BOS EDI 到 Excel

BOS EDI & Excel 方案简介

本文将继续分享BOS示例工作流：使用Excel端口和Email端口生成一系列文件，完成与BOS的EDI通信。

BOS EDI到Excel示例流具有预配置的端口，用于从BOS的EDI集成规范转换以下交易集：

1. 4905 物料需求计划，BOS -> 企业
2. 4913 发货通知，企业 -> BOS

通过将 EDI 报文可视化为 Excel，企业可以更好地了解和处理数据，提高工作效率，减少错误率。在未实现 EDI 系统和内部业务系统集成之前，Excel 方案则是最优的临时替代方案。

以下端口构成了工作流的核心元素：

1. OFTP 端口：配置BOS 的OFTP信息，完成与BOS的数据收发。
2. VDA端口：从 XML 生成 VDA 文件或将 VDA 文件转换为 XML 以供进一步处理。
3. Excel端口：将数据从XML 格式转换为Excel文件或将数据从Excel文件转换为XML格式。
4. EmailSend 端口：将收到的BOS的数据解析生成最终的Excel文件发送到指定邮箱。
5. EmailReceive 端口：从指定邮箱获取要发送给BOS的Excel数据。

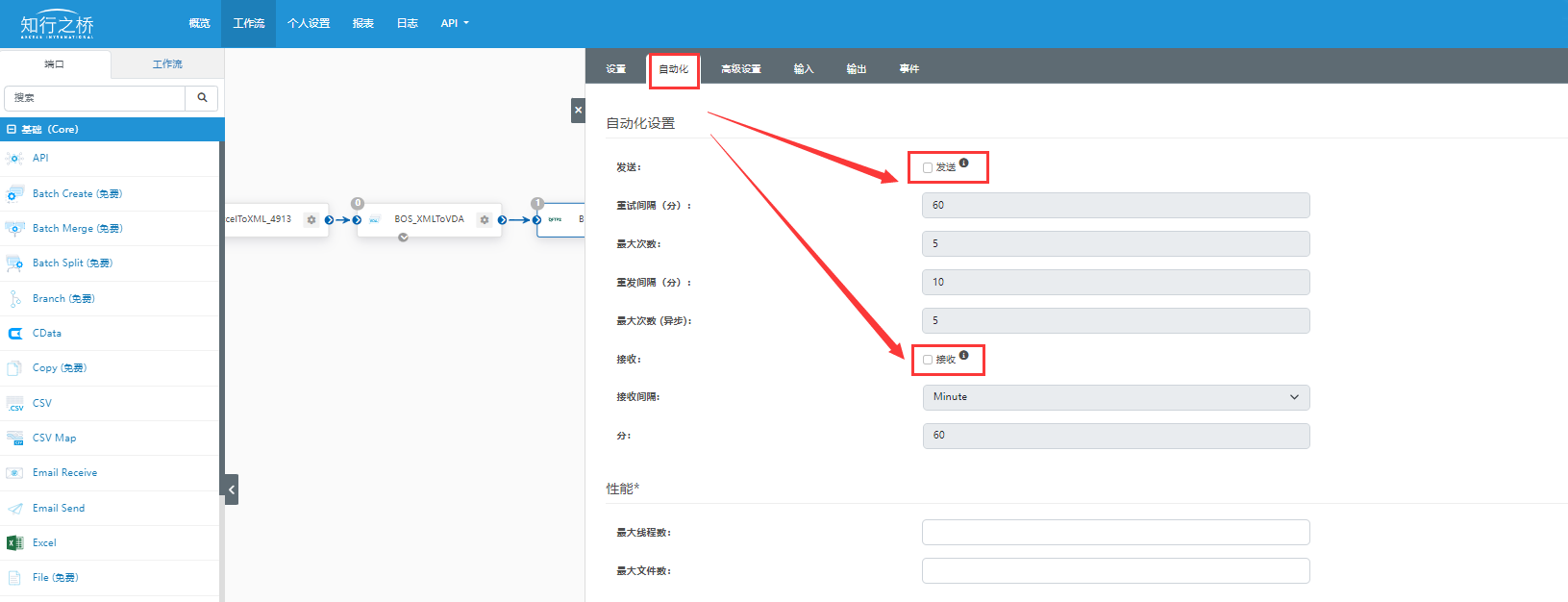

经过配置，这些端口可以自动将文件从一个端口移动到下一个端口，直到传入的 EDI 文件被转换为Excel文件并通过邮件发出，或者从指定邮箱中获取的Excel数据被转换为可发出的 EDI 文件。 可以在其“自动化”选项卡中修改每个端口的自动化设置：

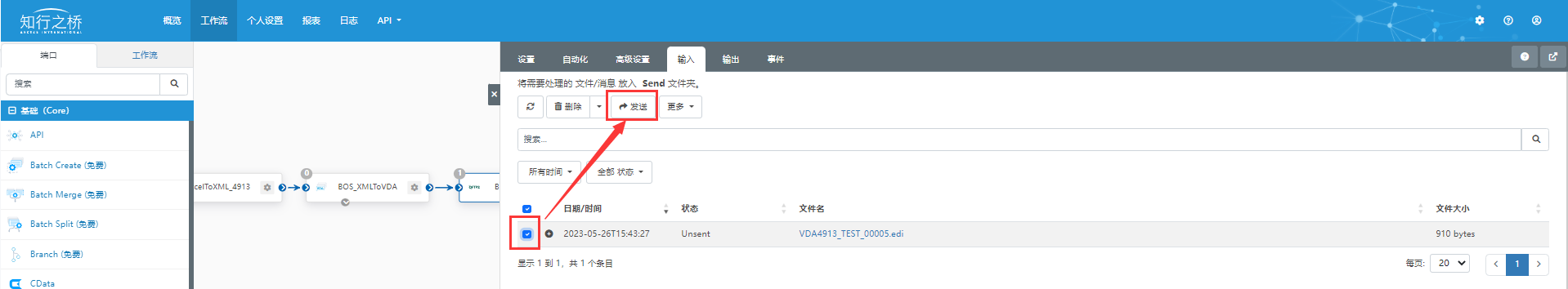

或者你可以使用端口“输入”选项卡中的“发送”按钮手动处理工作流中的每个步骤：

如果你想在你的工作区中使用此示例流程，请按照以下说明操作：

导入工作区

创建工作区

首先，运行知行之桥EDI系统，导航到工作流选项卡并单击右上角的齿轮图标。 选择创建工作区选项为此示例流创建一个新的工作区BOS:

导入工作区

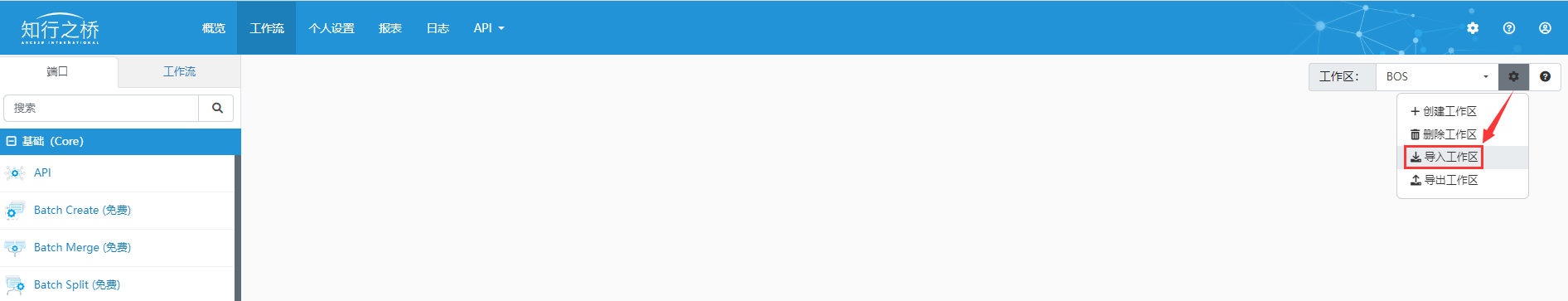

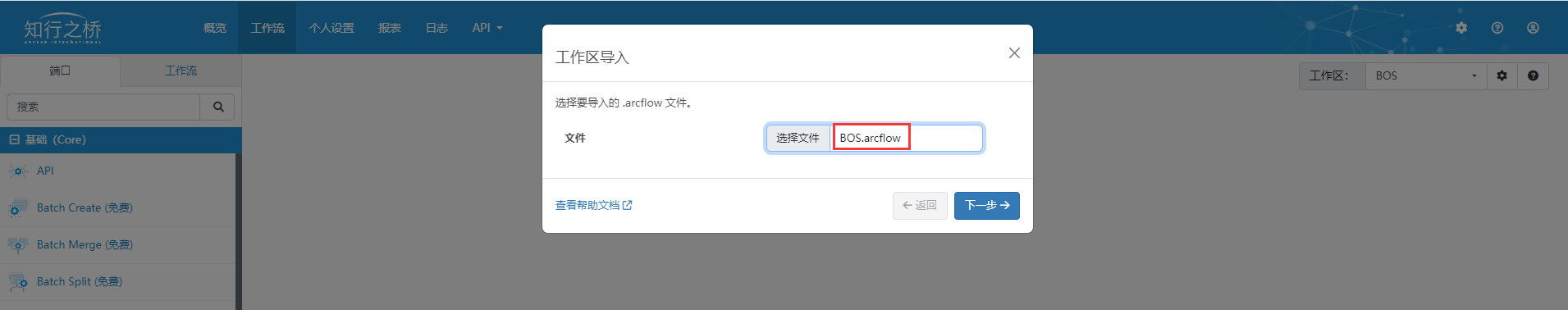

然后，从同一个齿轮下拉菜单中，单击导入工作区。 在出现的对话框中，选择下载的示例流 BOS.arcflow 以导入相关的端口和设置，如下图：

成功导入示例流后，你可以开始配置端口以最适合你的特定用例。

OFTP 端口

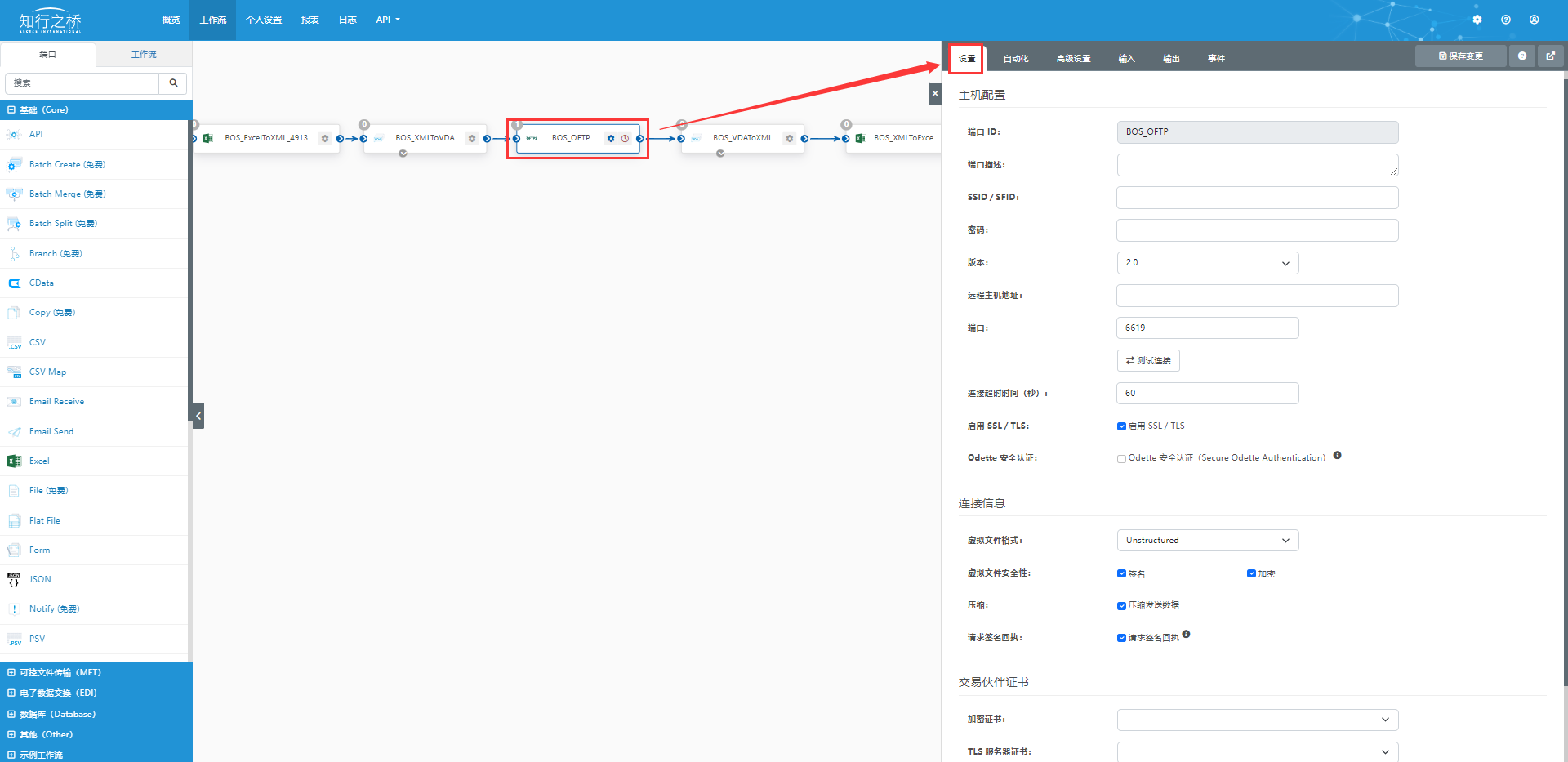

导航到 BOS_OFTP 端口的设置选项卡：

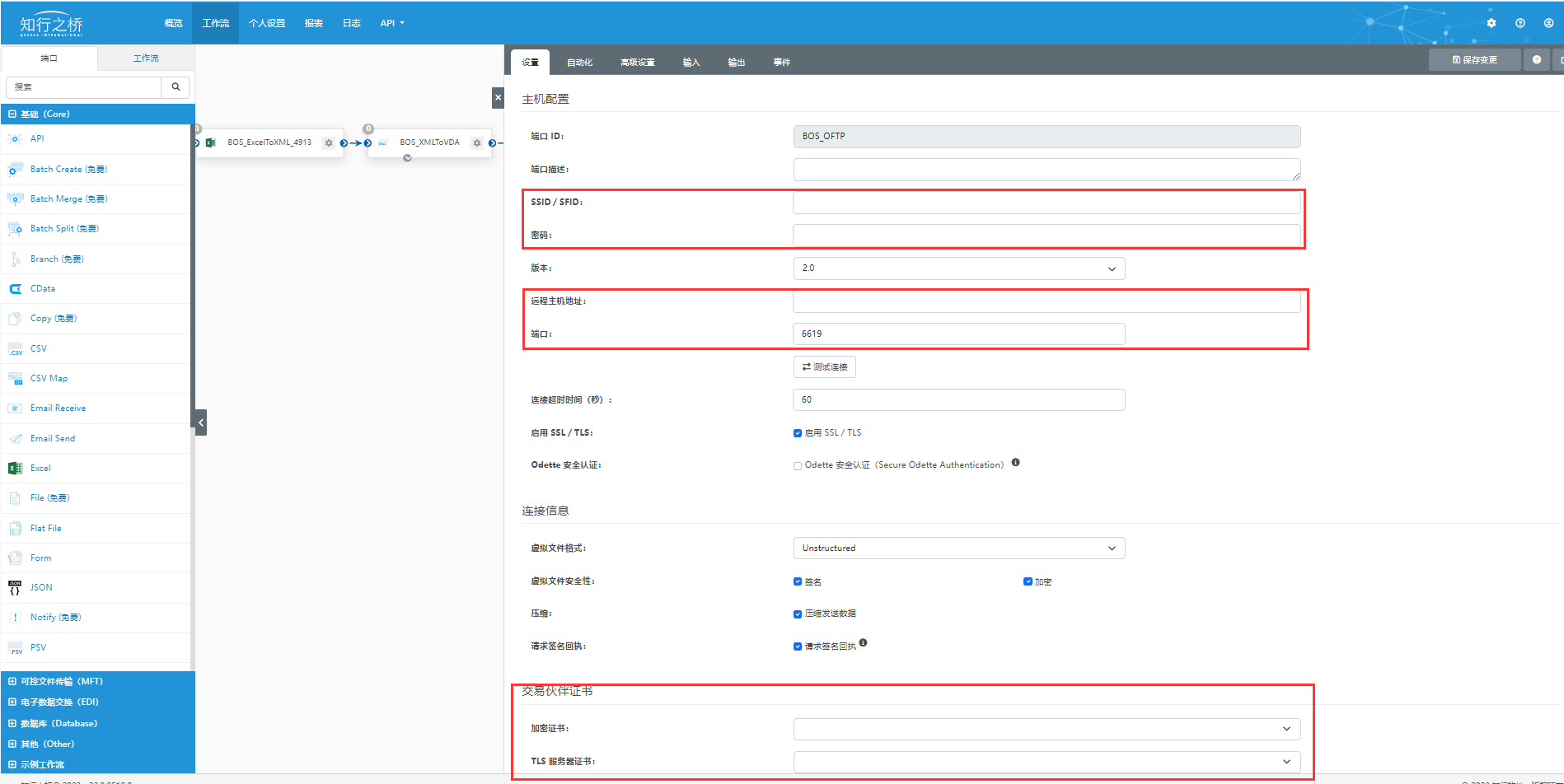

根据BOS提供的OFTP文档配置BOS的OFTP信息，你必须输入配置BOS的SSID/SFID、密码、远程主机地址、端口、交易伙伴证书：

配置完成后可以在设置选项卡页面点击“测试连接”按钮，进行连接测试。

连接测试完成后请导航到“输入”选项卡上传测试文件给BOS进行测试，同时可以导航到“输出”选项卡查看BOS发送的文件。

Email Send 端口

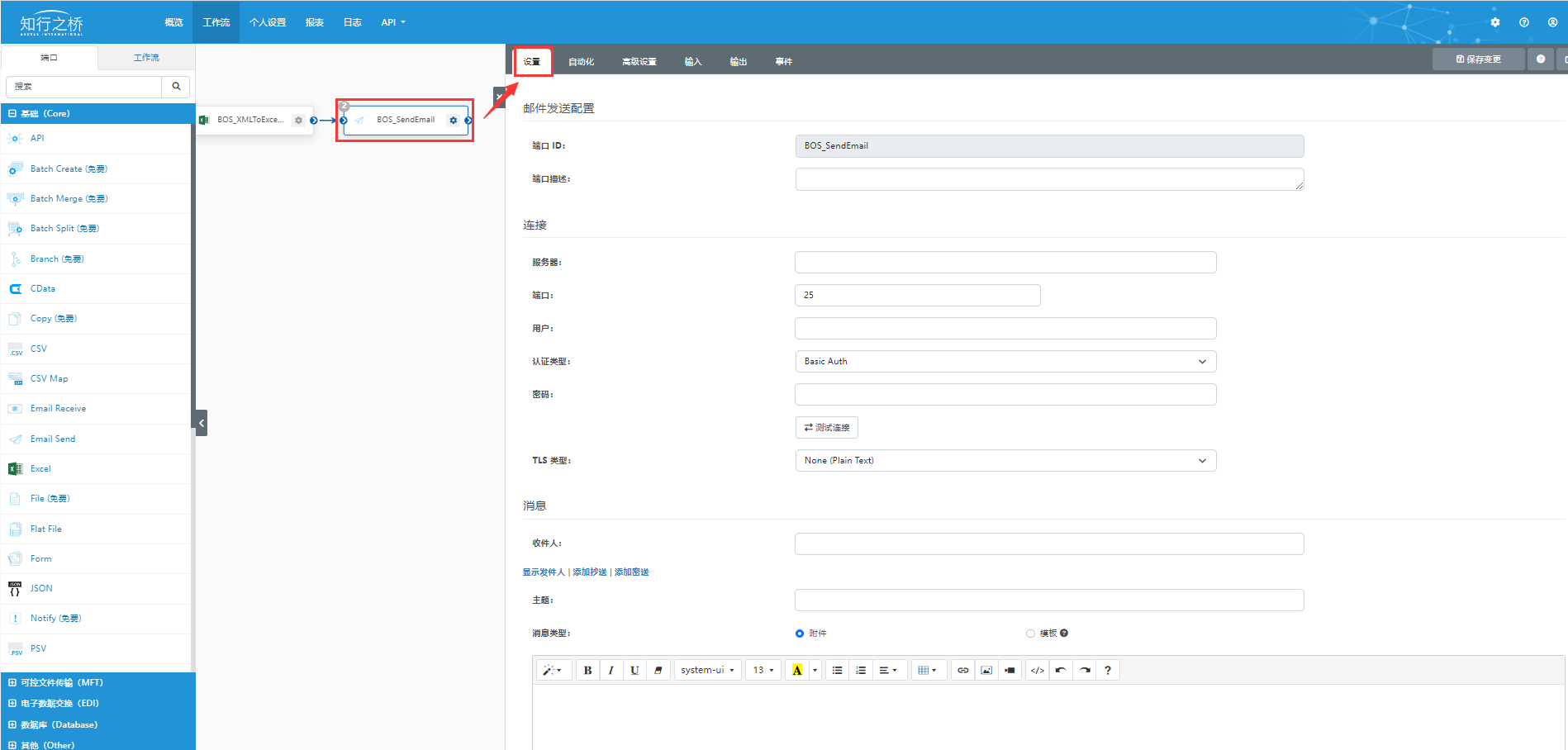

导航到BOS_EmailSend端口的设置选项卡：

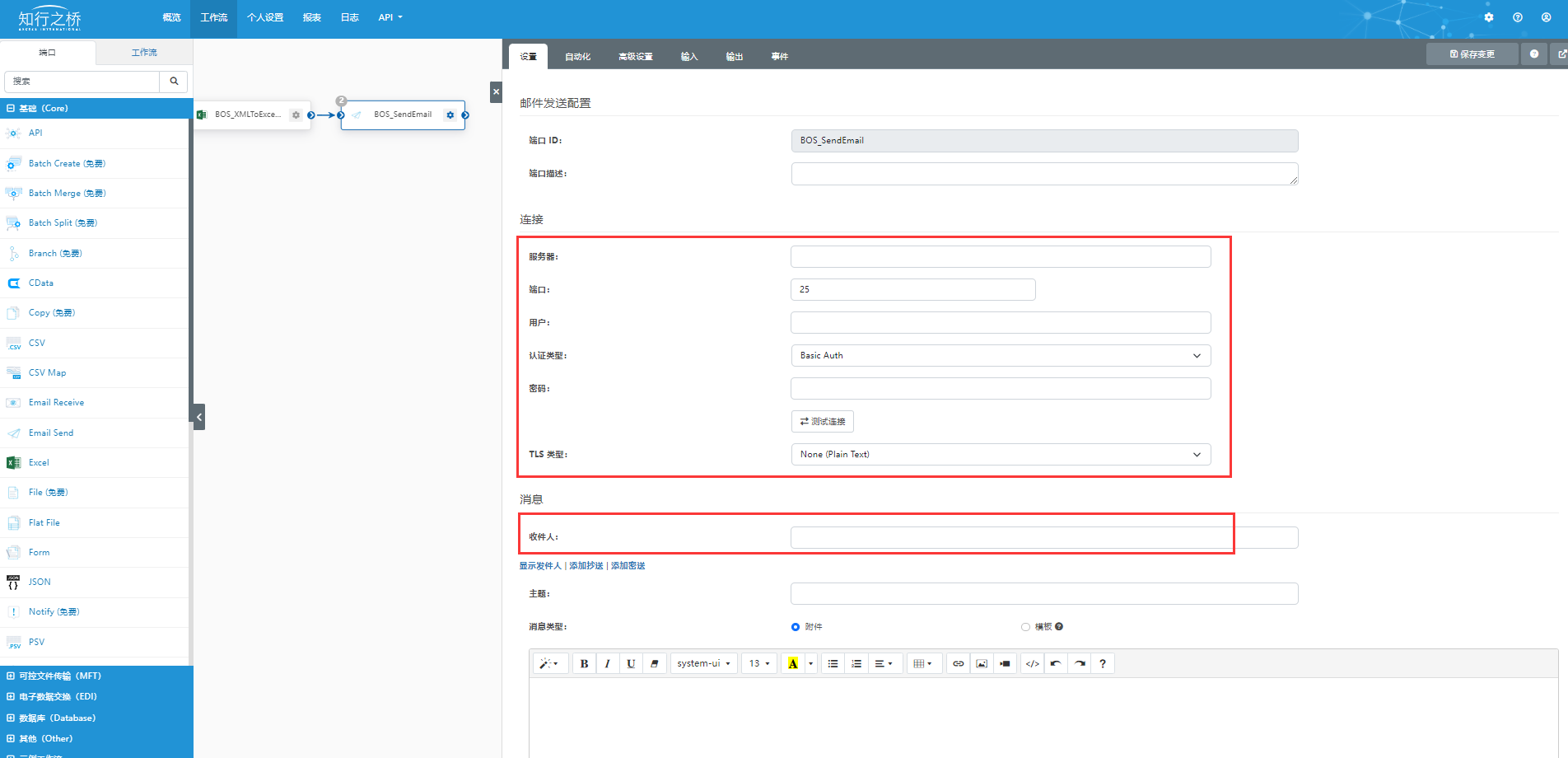

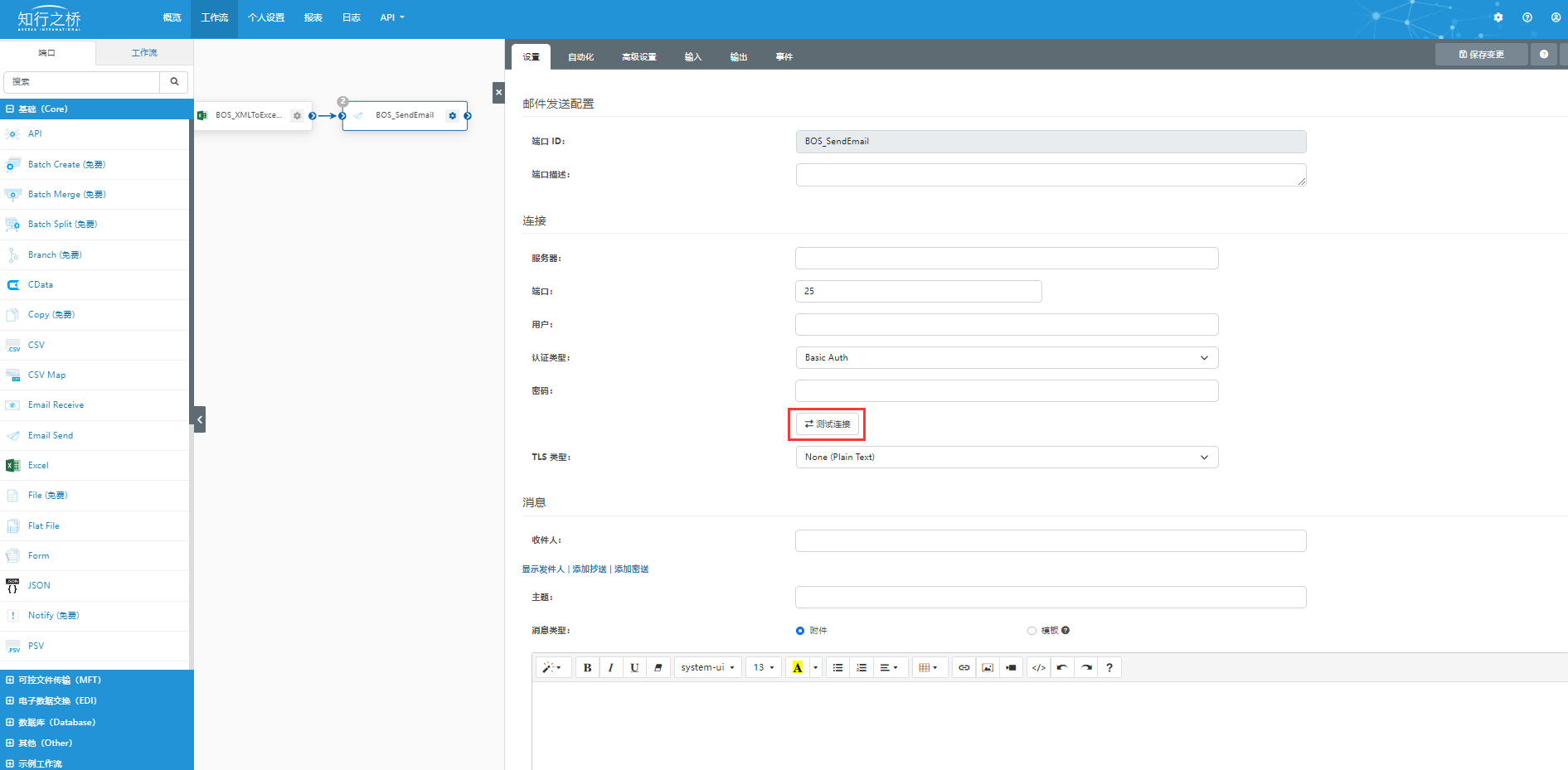

配置发件邮箱信息及接收邮箱信息，你必须配置你的发件邮箱服务器、端口、用户、认证类型、密码、TLS类型、收件人邮箱：

设置完成后单击“测试连接”按钮进行测试验证。

Email Receive 端口

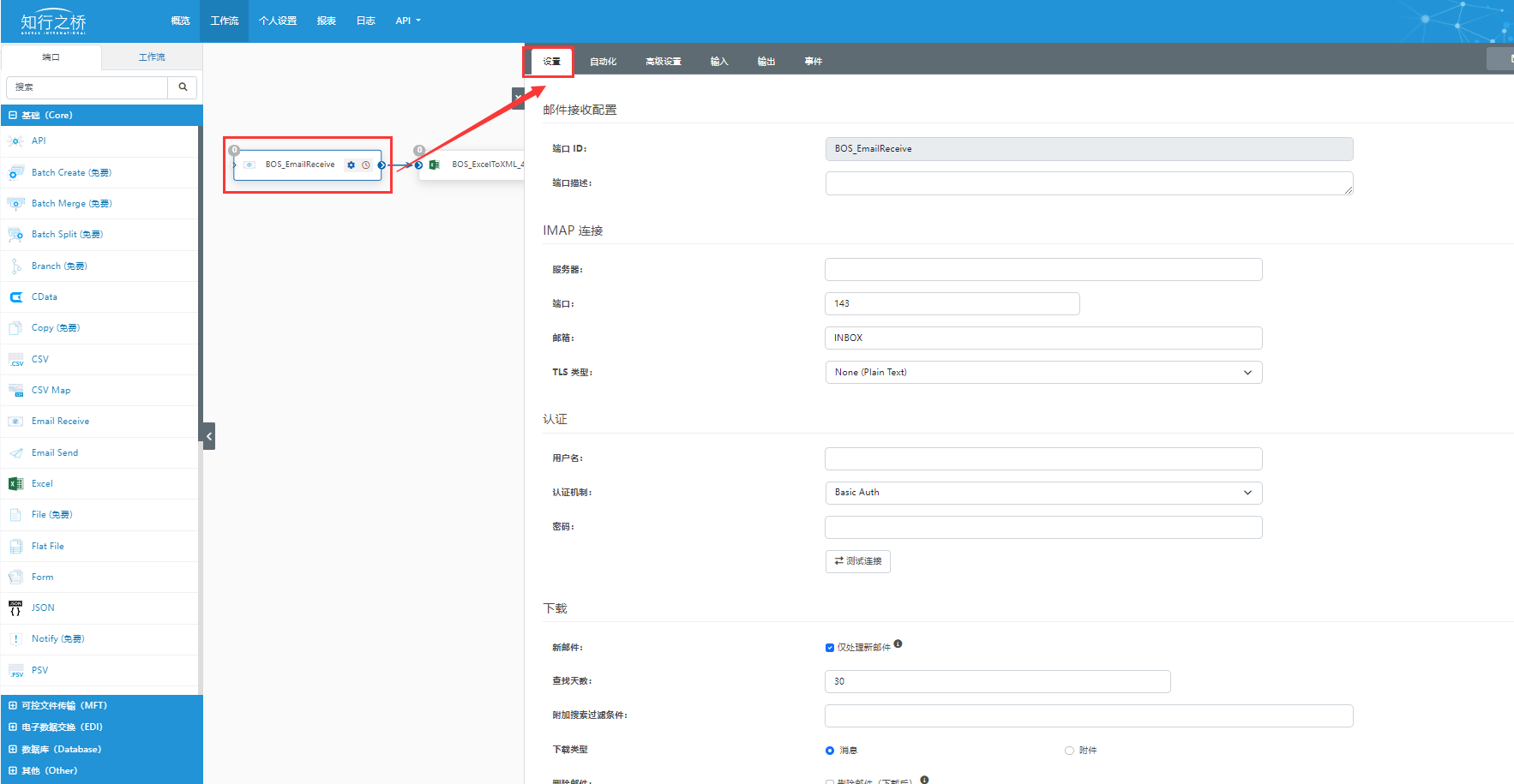

导航到BOS_EmailReceive端口的设置选项卡：

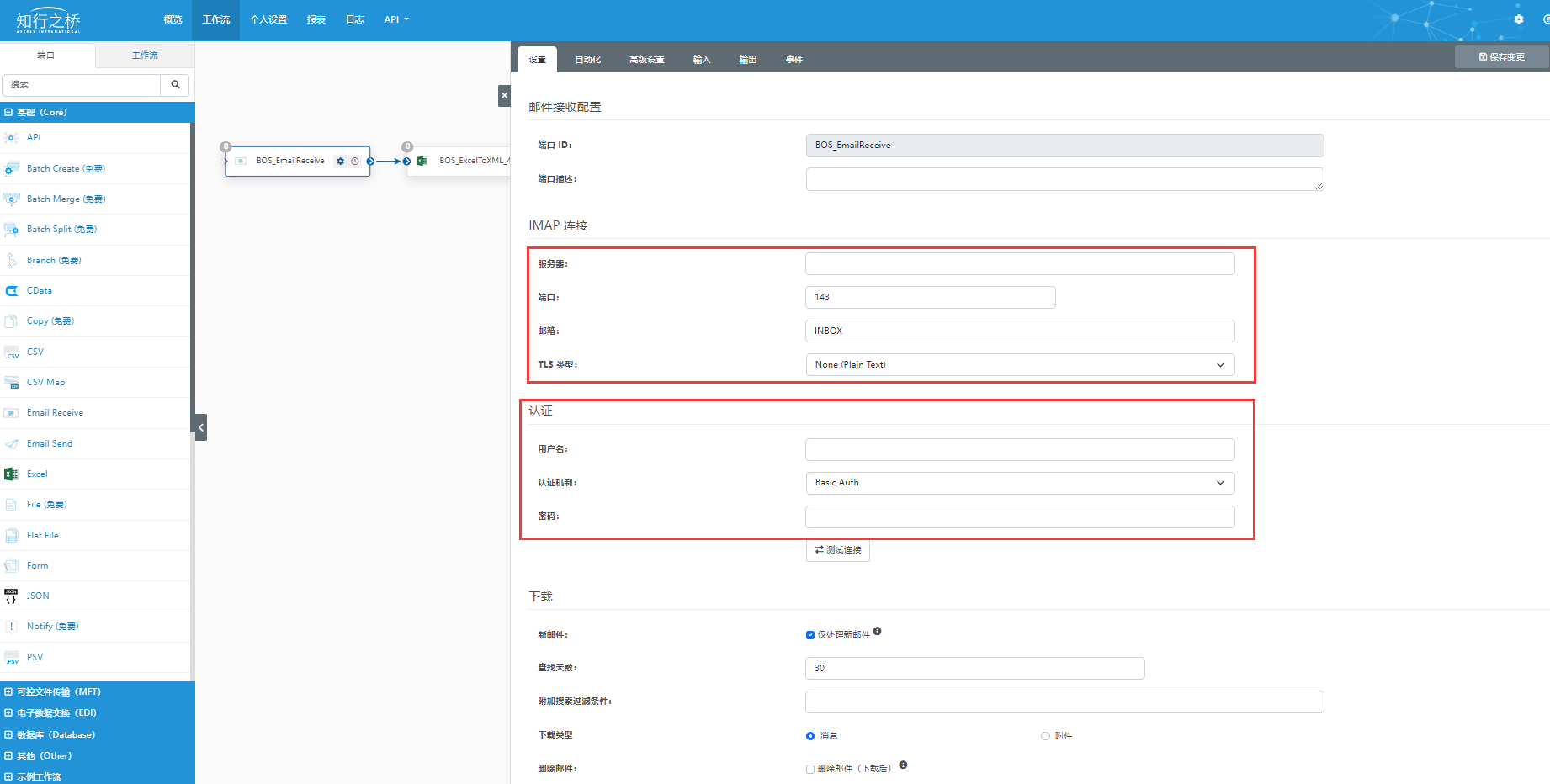

配置收件邮箱信息，你必须配置你的收件邮箱服务器、端口、邮箱、TLS类型，认证信息：

设置完成后单击“测试连接”按钮进行测试验证。

为了更好地了解哪些端口处理单个 EDI 文档从头到尾的，请继续阅读。

跟踪每份文件

4905 物料需求计划

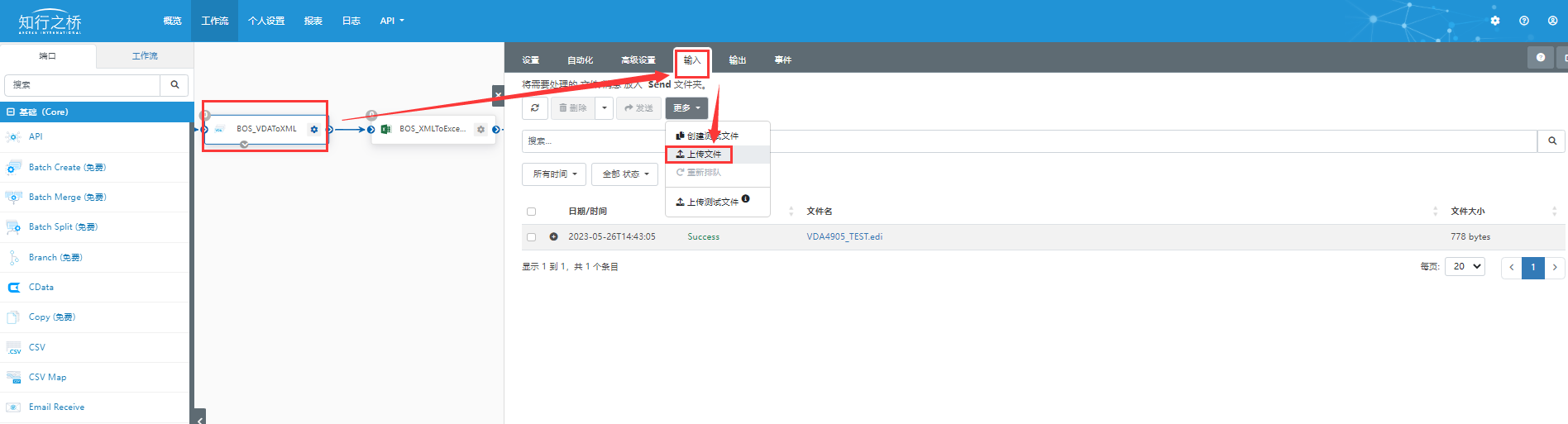

要测试这部分工作流的功能，你可以使用示例 VDA4905_TEST.edi。导航到 BOS_VDAToXML端口的输入选项卡。 选择示例文件并单击发送以触发工作流。：

然后处理该文件并将其发送到BOS_XMLToExcel_4905端口，最后发送到 BOS_EmailSend端口发送给指定邮箱。

4913 发货通知

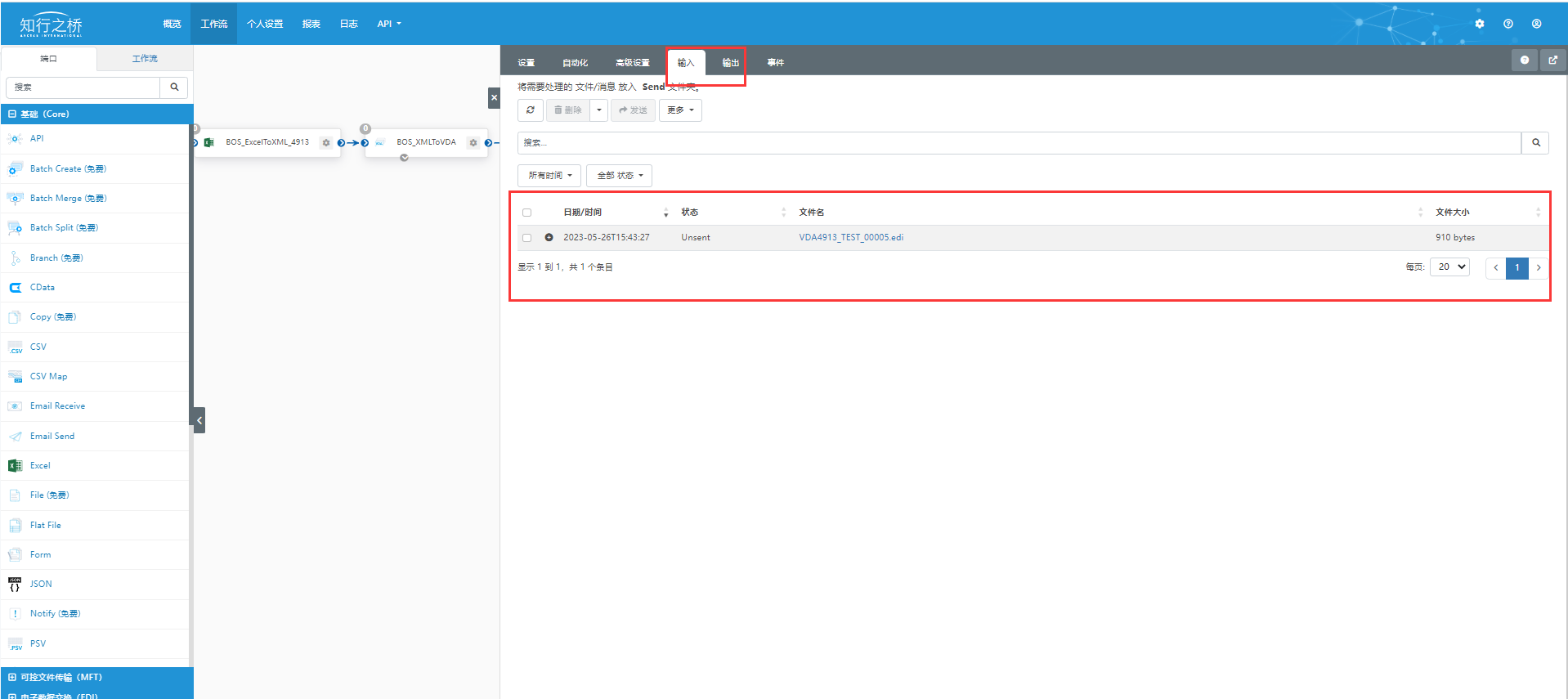

从指定邮箱中获取到VDA4913（示例：VDA4913_TEST.xlsx）数据时，将显示在BOS_EmailReceive端口的输出选项卡中，文件将经过BOS_ExcelToXML_4913端口、BOS_XMLToVDA端口，最后传递到BOS_OFTP端口发送给BOS，你可以导航到BOS_OFTP端口的输入选项卡查看生成的VDA4913 EDI文件。

你启动并运行了吗？

如果答案是肯定的，那么恭喜你成功地配置了 BOS EDI & Excel 方案示例工作流！但是，如果你遇到任何问题或有任何进一步的疑问，请随时联系我们。
