华晨宝马BBA 推进供应商EDI建设,强调自动化传输

知行软件已于 15~17 年成功助力星宇车灯对接 BMW、上汽大众、PLASTIC OMNIUM、广汽丰田及 VDL 等。2018 年知行与星宇再次合作,对接 BBA EDI 系统。

bba


项目需求概览

传输协议:OFTP2.0 on Internet
报文标准:ODETTE
业务报文:DELINS,AVIEXP
解决方案:集成ERP业务系统

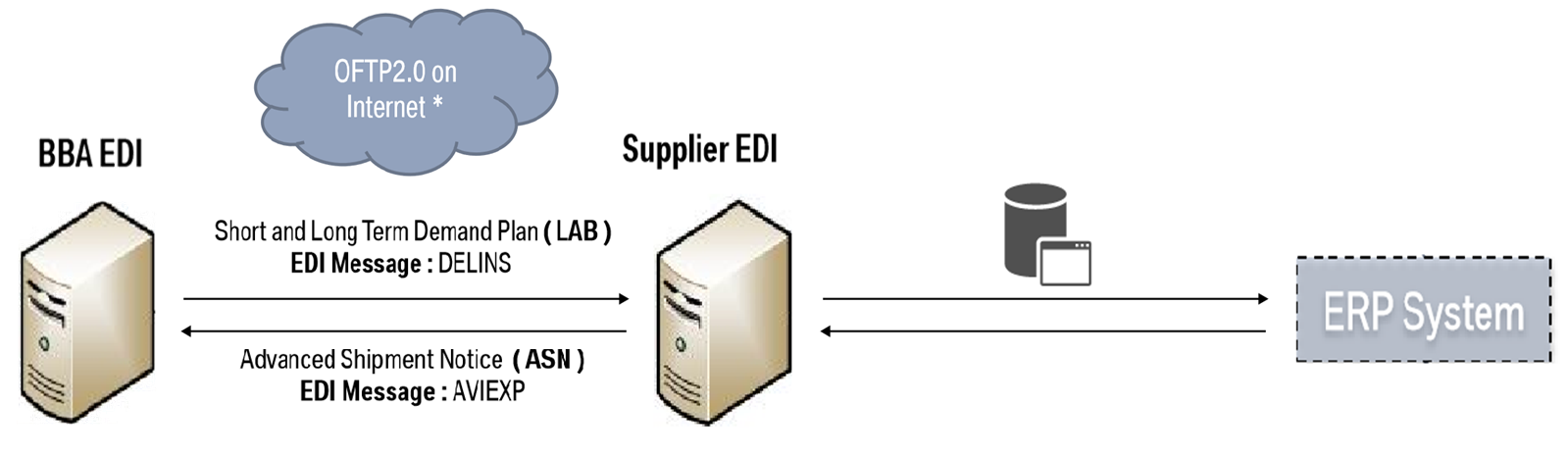

EDI 解决方案

采用中间数据库表方案与业务系统集成,实现业务流程自动化,减少了人工操作,快速处理大批量业务数据。 enter image description here

OFTP2.0 on Internet
  1. 支持 OFTP2.0 传输协议且通过 ODETTE 认证的 EDI 系统,如,RSSBus Connect EDI 系统
  2. 用于部署 EDI 系统的服务器(本地&云端)
  3. 持续且稳定的网络连接
  4. 可通过防火墙/代理服务器与公网中外部系统通信 双方的 OFTP2.0 配置信息,包含:
  • SSID Code/Odette Identifier(SSID标识),需要在 ODETTE 或其他第三方机构采购
  • SSID Password(SSID密码)
  • Version(OFTP协议版本)
  • Remote Host(远程主机地址)
  • Port(接收数据端口)
  • Certificate(私钥&公钥证书)

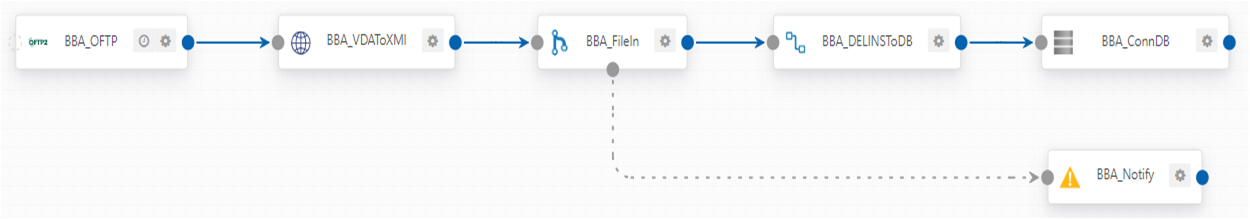

解析 DELINS(LAB)

enter image description here

  • BBA_OFTP Port:接收 BBA 发送的 VDA 标准报文,转发至 BBA_VDAToXML Port;
  • BBA_VDAToXML Port:将标准 VDA 报文转换为系统默认的标准 XML 格式,转发至 BBA_FileIn Port,根据业务报文类型判断,将 DELINS 业务报文转至BBA_DELINSToDB Port,收到其他类型业务报文,系统 BBA_Notify Port 发送错误通知;
  • BBA_DELINSToDB Port:将以上系统默认的标准 XML 格式 DELINS 文件转换为数据库格式,转发至 BBA_ConnDB Port,数据自动插入数据库。

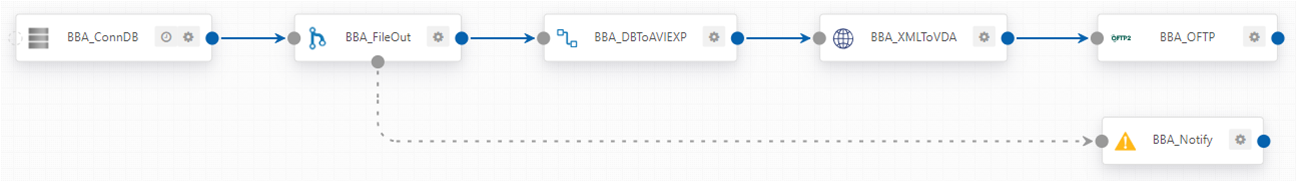

生成 AVIEXP(ASN)

enter image description here

  • BBA_ConnDB Port:系统自动获取数据库中 AVIEXP 数据,得到数据库格式的 AVIEXP 数据,转发至 BBA_FileOut Port,根据业务报文类型判断,将AVIEXP 业务报文转至 BBA_DBToAVIEXP Port,收到其他类型业务报文,系统 BBA_Notify Port 发送错误通知;
  • BBA_DBToAVIEXP Port:将以上数据库格式文件转换为系统默认的标准 XML 格式,转发至 BBA_XMLToVDA Port;
  • BBA_OFTP Port:将系统默认的标准XML格式文件转换为 VDA 标准报文,通过 BBA_OFTP Port 发送给 BBA EDI 系统。

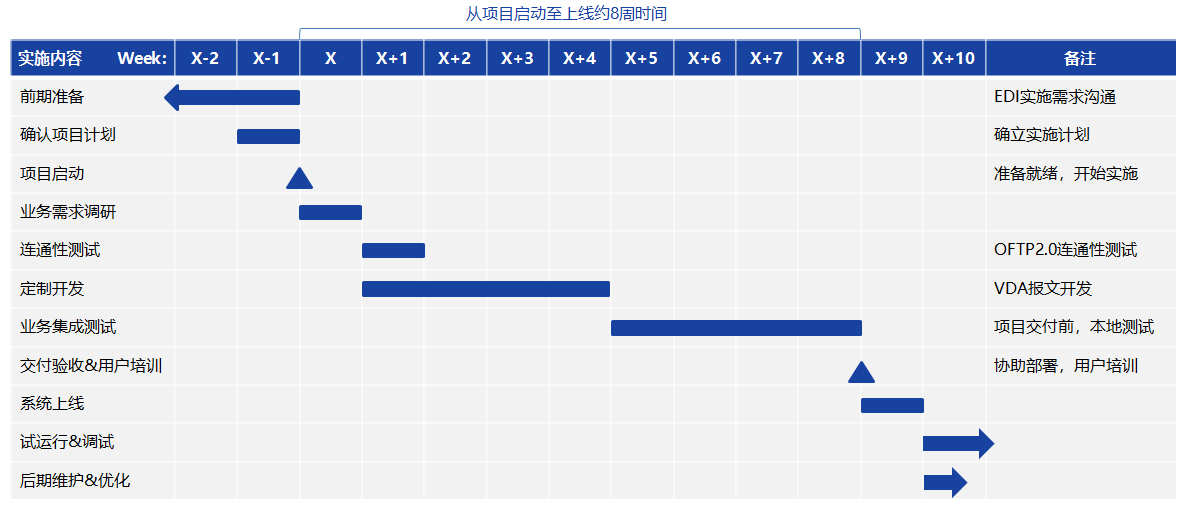

项目进度概览

enter image description here
