德州仪器TI EDI – 856

发表于 2020年1月3日作者知行软件

德州仪器TI EDI项目856报文

856，全名Despatch Advicce，发货通知能使发货方以不同的详细程度描述货物的内容和配置，并提供灵活有序的信息传递方式。发货通知被定义为发货人发送的物流交易消息，旨在向收货人通知发货和货物的详细内容，以使接收地点能够控制进料并准备清关等程序。发货通知消的传递通常涉及一位买家和一位卖家，在货物实际交付前，卖方应将其发送给买方。这使购买者可以知道何时发货或准备发货，并及时做好收货准备。

报文转换过程

将德州仪器TI发送的856报文转换为Excel格式发货通知，转换过程主要分为以下3个步骤：

1.EDIFACT标准的856报文

ISA*00*          *00*          *ZZ*sender         *ZZ*receiver       *191226*1551*U*00401*000000005*0*T*:~
GS*SH*049046089APD*ABC*20190516*1836*29067*X*004010~
ST*856*0001~
BSN*00*DN_No*20190516*1836**30~
DTM*011*20190517*1836*CT~
DTM*017*20190522*1836*CT~
HL*1**S~
TD1*BOX*1****G*1*KG~
TD5*O*2*ABC*A********N~
REF*VR*TI~
REF*BAI*ABC~
REF*PY*N~
REF*SF*ABC~
REF*CN*INV_No~
REF*D2*TI~
REF*WY*ABC~
REF*Z1*ABC~
N1*ST*MKD*92*V ~
N1*SF*TI*92*TI~
N1*BY*ABC*92*ABC~
HL*2*1*I~
LIN*1*BP*CPN***VP*MPN*MF*TI***PL*00100~
SN1**1000*EA~
SLN******1~
PRF*ABC***20190328~
PO4*1~
MEA*WT*WT*1*KG~
MEA*TO*VOL*1*CR~
REF*4B*CN~
CUR*CY*USD~
CTT*1~
SE*30*0001~
GE*1*29067~
IEA*1*000029067~

ISA*00* *00* *ZZ*sender *ZZ*receiver *191226*1551*U*00401*000000005*0*T*:~

GS*SH*049046089APD*ABC*20190516*1836*29067*X*004010~

ST*856*0001~

BSN*00*DN_No*20190516*1836**30~

DTM*011*20190517*1836*CT~

DTM*017*20190522*1836*CT~

HL*1**S~

TD1*BOX*1****G*1*KG~

TD5*O*2*ABC*A********N~

REF*VR*TI~

REF*BAI*ABC~

REF*PY*N~

REF*SF*ABC~

REF*CN*INV_No~

REF*D2*TI~

REF*WY*ABC~

REF*Z1*ABC~

N1*ST*MKD*92*V ~

N1*SF*TI*92*TI~

N1*BY*ABC*92*ABC~

HL*2*1*I~

LIN*1*BP*CPN***VP*MPN*MF*TI***PL*00100~

SN1**1000*EA~

SLN******1~

PRF*ABC***20190328~

PO4*1~

MEA*WT*WT*1*KG~

MEA*TO*VOL*1*CR~

REF*4B*CN~

CUR*CY*USD~

CTT*1~

SE*30*0001~

GE*1*29067~

IEA*1*000029067~

2.由856报文转化得到标准XML格式发货通知

<Interchange Delimiters=":*. ^~"
    xmlns="http://www.rssbus.com"
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance">
    <Meta />
<ISA01>00</ISA01>
        <ISA02>          </ISA02>
        <ISA03>00</ISA03>
        <ISA04>          </ISA04>
        <ISA05>ZZ</ISA05>
        <ISA06>sender         </ISA06>
        <ISA07>ZZ</ISA07>
        <ISA08>receiver       </ISA08>
        <ISA09>191226</ISA09>
        <ISA10>1551</ISA10>
        <ISA11>U</ISA11>
        <ISA12>00401</ISA12>
        <ISA13>000000005</ISA13>
        <ISA14>0</ISA14>
        <ISA15>T</ISA15>
        <ISA16>:</ISA16>
    </Meta>
    <FunctionalGroup>


<Meta />
<GS01>SH</GS01>
            <GS02>049046089APD</GS02>
            <GS03>ABC</GS03>
            <GS04>20190516</GS04>
            <GS05>1836</GS05>
            <GS06>29067</GS06>
            <GS07>X</GS07>
            <GS08>004010</GS08>
        </Meta>
        <TransactionSet>
            <TX-00401-856 type="TransactionSet">


<Meta />
<ST01>856</ST01>
                    <ST02>0001</ST02>
                </Meta>
                <BSN type="Segment">
                    <BSN01>00</BSN01>
                    <BSN02>DN_No</BSN02>
                    <BSN03>20190516</BSN03>
                    <BSN04>1836</BSN04>
                    <BSN05/>
                    <BSN06>30</BSN06>
                </BSN>
                <DTM type="Segment">
                    <DTM01>011</DTM01>
                    <DTM02>20190517</DTM02>
                    <DTM03>1836</DTM03>
                    <DTM04>CT</DTM04>
                </DTM>
                <DTM type="Segment">
                    <DTM01>017</DTM01>
                    <DTM02>20190522</DTM02>
                    <DTM03>1836</DTM03>
                    <DTM04>CT</DTM04>
                </DTM>
                <HLLoop1 type="Loop">
                    <HL type="Segment">
                        <HL01>1</HL01>
                        <HL02 xsi:nil="true"/>
                        <HL03>S</HL03>
                    </HL>
                    <TD1 type="Segment">
                        <TD101>BOX</TD101>
                        <TD102>1</TD102>
                        <TD103/>
                        <TD104 xsi:nil="true"/>
                        <TD105 xsi:nil="true"/>
                        <TD106>G</TD106>
                        <TD107>1</TD107>
                        <TD108>KG</TD108>
                    </TD1>
                    <TD5 type="Segment">
                        <TD501>O</TD501>
                        <TD502>2</TD502>
                        <TD503>ABC</TD503>
                        <TD504>A</TD504>
                        <TD505 xsi:nil="true"/>
                        <TD506/>
                        <TD507/>
                        <TD508 xsi:nil="true"/>
                        <TD509/>
                        <TD510/>
                        <TD511 xsi:nil="true"/>
                        <TD512>N</TD512>
                    </TD5>
                    <REF type="Segment">
                        <REF01>VR</REF01>
                        <REF02>TI</REF02>
                    </REF>
                    <REF type="Segment">
                        <REF01>BAI</REF01>
                        <REF02>ABC</REF02>
                    </REF>
                    <REF type="Segment">
                        <REF01>PY</REF01>
                        <REF02>N</REF02>
                    </REF>
                    <REF type="Segment">
                        <REF01>SF</REF01>
                        <REF02>ABC</REF02>
                    </REF>
                    <REF type="Segment">
                        <REF01>CN</REF01>
                        <REF02>INV_No</REF02>
                    </REF>
                    <REF type="Segment">
                        <REF01>D2</REF01>
                        <REF02>TI</REF02>
                    </REF>
                    <REF type="Segment">
                        <REF01>WY</REF01>
                        <REF02>ABC</REF02>
                    </REF>
                    <REF type="Segment">
                        <REF01>Z1</REF01>
                        <REF02>ABC</REF02>
                    </REF>
                    <N1Loop1 type="Loop">
                        <N1 type="Segment">
                            <N101>ST</N101>
                            <N102>MKD</N102>
                            <N103>92</N103>
                            <N104>V </N104>
                        </N1>
                    </N1Loop1>
                    <N1Loop1 type="Loop">
                        <N1 type="Segment">
                            <N101>SF</N101>
                            <N102>TI</N102>
                            <N103>92</N103>
                            <N104>TI</N104>
                        </N1>
                    </N1Loop1>
                    <N1Loop1 type="Loop">
                        <N1 type="Segment">
                            <N101>BY</N101>
                            <N102>ABC</N102>
                            <N103>92</N103>
                            <N104>ABC</N104>
                        </N1>
                    </N1Loop1>
                </HLLoop1>
                <HLLoop1 type="Loop">
                    <HL type="Segment">
                        <HL01>2</HL01>
                        <HL02>1</HL02>
                        <HL03>I</HL03>
                    </HL>
                    <LIN type="Segment">
                        <LIN01>1</LIN01>
                        <LIN02>BP</LIN02>
                        <LIN03>CPN</LIN03>
                        <LIN04/>
                        <LIN05 xsi:nil="true"/>
                        <LIN06>VP</LIN06>
                        <LIN07>MPN</LIN07>
                        <LIN08>MF</LIN08>
                        <LIN09>TI</LIN09>
                        <LIN10/>
                        <LIN11 xsi:nil="true"/>
                        <LIN12>PL</LIN12>
                        <LIN13>00100</LIN13>
                    </LIN>
                    <SN1 type="Segment">
                        <SN101 xsi:nil="true"/>
                        <SN102>1000</SN102>
                        <SN103>EA</SN103>
                    </SN1>
                    <SLN type="Segment">
                        <SLN01/>
                        <SLN02 xsi:nil="true"/>
                        <SLN03/>
                        <SLN04 xsi:nil="true"/>
                        <SLN05 type="Composite">
                        </SLN05>
                        <SLN06>1</SLN06>
                    </SLN>
                    <PRF type="Segment">
                        <PRF01>ABC</PRF01>
                        <PRF02 xsi:nil="true"/>
                        <PRF03 xsi:nil="true"/>
                        <PRF04>20190328</PRF04>
                    </PRF>
                    <PO4 type="Segment">
                        <PO401>1</PO401>
                    </PO4>
                    <MEA type="Segment">
                        <MEA01>WT</MEA01>
                        <MEA02>WT</MEA02>
                        <MEA03>1</MEA03>
                        <MEA04 type="Composite">
                            <MEA0401>KG</MEA0401>
                        </MEA04>
                    </MEA>
                    <MEA type="Segment">
                        <MEA01>TO</MEA01>
                        <MEA02>VOL</MEA02>
                        <MEA03>1</MEA03>
                        <MEA04 type="Composite">
                            <MEA0401>CR</MEA0401>
                        </MEA04>
                    </MEA>
                    <REF type="Segment">
                        <REF01>4B</REF01>
                        <REF02>CN</REF02>
                    </REF>
                    <CUR type="Segment">
                        <CUR01>CY</CUR01>
                        <CUR02>USD</CUR02>
                    </CUR>
                </HLLoop1>
                <CTT type="Segment">
                    <CTT01>1</CTT01>
                </CTT>
            </TX-00401-856>
        </TransactionSet>
    </FunctionalGroup>
</Interchange>

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

181

182

183

184

185

186

187

188

189

190

191

192

193

194

195

196

197

198

199

200

201

202

203

204

205

206

207

208

209

210

211

212

213

214

215

216

217

218

219

220

221

222

223

224

225

<Interchange Delimiters=":*. ^~"

xmlns="http://www.rssbus.com"

xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance">

<ISA06>sender </ISA06>

<ISA08>receiver </ISA08>

</Meta>

</Meta>

<TX-00401-856 type="TransactionSet">

</Meta>

</BSN>

</DTM>

</DTM>

</HL>

</TD1>

</TD5>

</REF>

</REF>

</REF>

</REF>

</REF>

</REF>

</REF>

</REF>

</N1>

</N1Loop1>

</N1>

</N1Loop1>

</N1>

</N1Loop1>

</HLLoop1>

</HL>

</LIN>

</SN1>

</SLN05>

</SLN>

</PRF>

</PO4>

</MEA04>

</MEA>

</MEA04>

</MEA>

</REF>

</CUR>

</HLLoop1>

</CTT>

</TX-00401-856>

</TransactionSet>

</FunctionalGroup>

</Interchange>

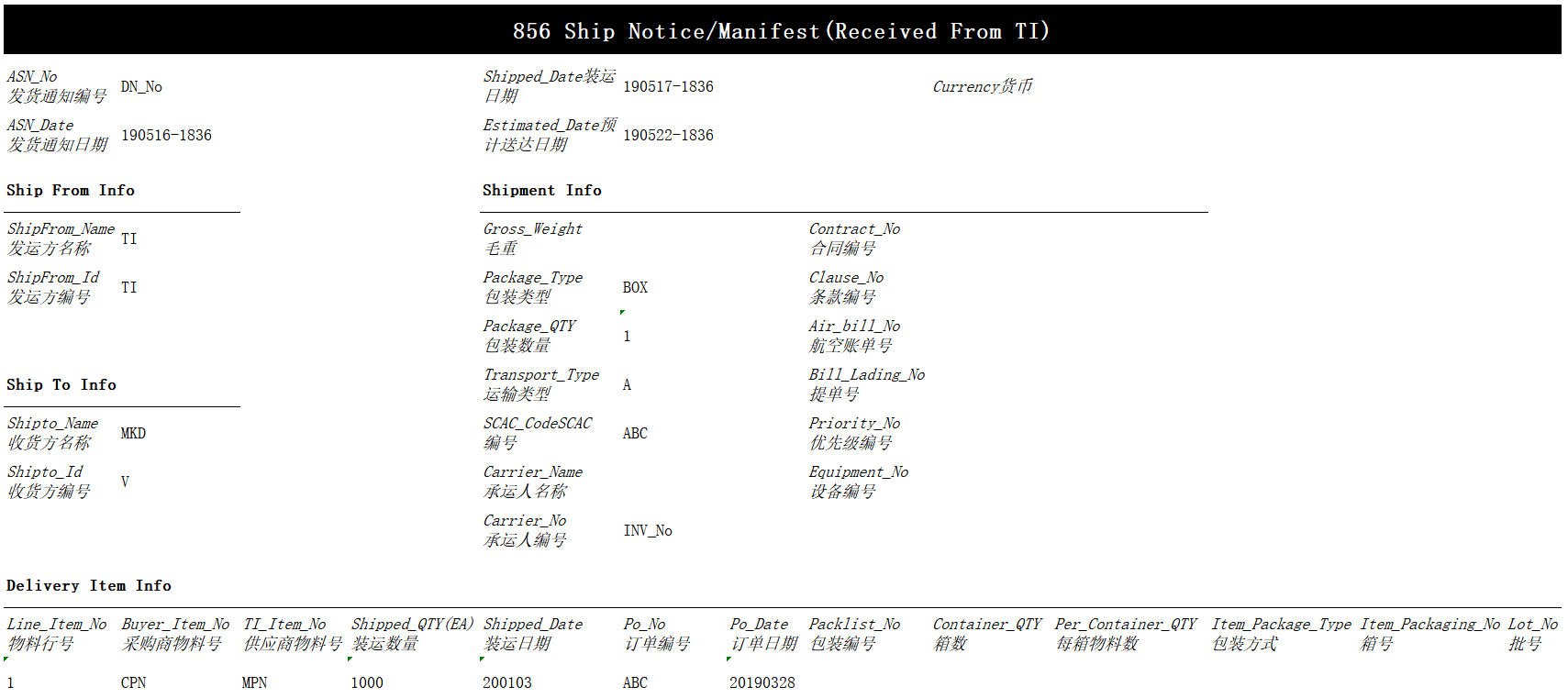

3.由标准XML格式发货通知转化得到自Excel格式发货通知

视频演示

对于856报文处理过程，就使用的端口及端口功能进行详细介绍。工作流中的其他端口功能及各个类型的业务报文处理，请参考各部分详解。
