SAP 证书在之前的文章中，给大家介绍了通过邮件通知的方式监控业务数据文件成功通过EDI系统发送给交易伙伴，本文将给大家介绍第二种方式：通过数据库状态回写来实现。
数据库状态回写较邮件通知方案使用的场景比较有限，主要在中间数据库方案中使用。
实现原理
在创建数据库表时，除了业务字段我们还需要设置一个Status字段，用来记录数据的处理状态，通常数据库中新写入的数据Status = New，EDI系统读取后（即数据库端口获取数据后）将其更新为 Status = EDI-Received，EDI系统成功发送给交易伙伴后状态回写将其更新为Status = EDI-Sent。
实现步骤

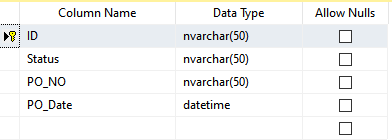

1.根据规范整理的Mapping表创建数据库表（PO_TEST），设置Status列
注意：如果一个业务报文设置了多张表，Status字段设置在主表中

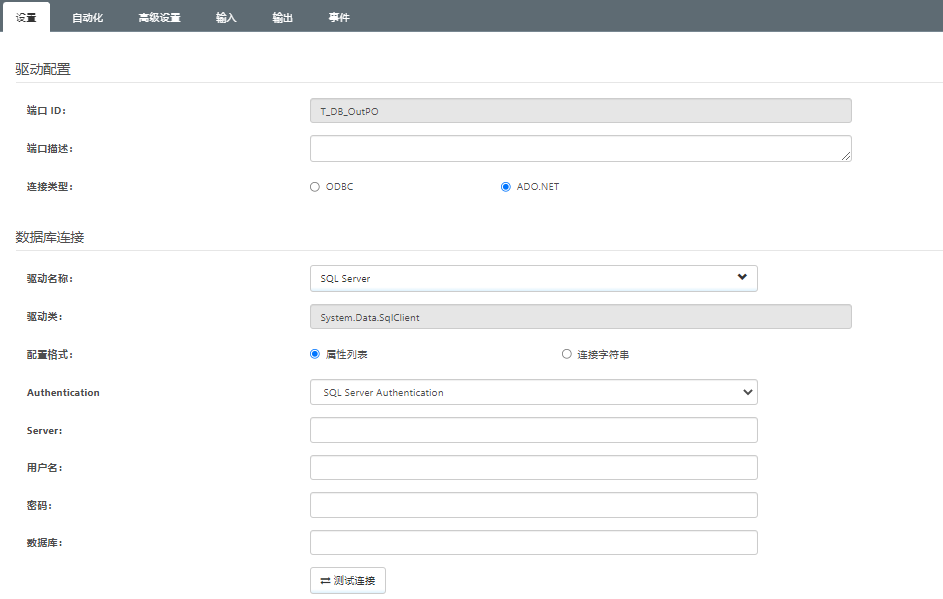

2.在知行之桥EDI系统中创建一个数据库端口，并配置连接中间数据库，用来从数据库获取PO_TEST表的数据
驱动名称：选择中间数据库对应的驱动名称，示例中使用SQL Server数据库
驱动类：默认
配置格式：默认使用属性列表
Authentication：连接数据库验证方式，根据中间数据库设置的验证方式进行选择，示例中默认使用SQL Server 验证
Server：中间数据库服务器Host信息
用户名：登录数据库的用户名
密码：登录密码
Database：连接的数据库名称
以上信息都配置后，点击测试连接按钮，进行连接测试，确认连接成功。
设置从数据库获取的数据库表（PO_TEST）、过滤规则（Status=New）、设置处理成功后的状态更新（Status=EDI-Received），参考下图：
3.在数据库端口后创建一个Script端口，通过写脚本获取数据库表信息及数据的主键ID信息，放在文件处理过程中的消息内容（Message Header）上，以便使用
脚本参考如下：
|
1 2 3 4 5 6 7 8 9 10 11 12 13 |
<arc:set attr="xml.uri" value="[filepath]" /> <!-- 文件路径，作为下面读取文件的入参 --> <arc:set attr="xml.xpath" value="/Items/\[1\]" /> <!-- 文件读取结构，作为下面读取文件的入参 --> <arc:if exp="[filename | startswith('PO_TEST')]"> <!-- 数据库端口获取的文件名是以数据库表名命名的，判断文件名对文件进行分类 --> <arc:set attr="out.header:tableName" value="PO_TEST" /> <!-- 输出数据库表名 --> <arc:call op="xmlDOMSearch" in="xml"> <!-- 调用知行之桥的运算器读取XML文件 --> <arc:set attr="out.header:tableid" value="[xpath('ID') | def]" /> <!-- 输出数据库主键ID --> <arc:set attr="file.filename" value="PO_[xpath('PO_NO') | def]_[_ | snowflake(1,1)].xml" /> <!-- 指定文件名 --> </arc:call> </arc:if> <arc:set attr="out.filename" value="[file.filename]" /> <!-- 输出文件名 --> <arc:set attr="out.filepath" value="[filepath]" /> <!-- 输出文件路径 --> <arc:push item="out"/> <!-- 将所有输出到文件中 --> |
4.最后需要在文件传输（MFT）端口的事件页面中的发送后（After Send）中写脚本，当文件成功发送给交易伙伴后，生成回写状态的xml文件到数据库端口。以AS2端口为例：
脚本参考如下：
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 |
<arc:set attr="table.id" value=""/> <arc:set attr="table.name" value=""/> <arc:equals attr="ErrorMessage" value=""> <!-- 判断文件发送后没有报错信息时执行以下脚本 --> <arc:call op="portGetMessageInfo" in="_input" out="out"> <!-- 调用知行之桥的运算器读取文件消息内容（Message Header）信息 --> <arc:equals attr="out.name" value="tableid"> <!-- 判断消息内容（Message Header）信息中的tableid主键信息 --> <arc:set attr="table.id" value="[out.value]"/> <!-- 获取tableid主键信息 --> </arc:equals> <arc:equals attr="out.name" value="tablename"> <!-- 判断消息内容（Message Header）信息中的tablename表名信息 --> <arc:set attr="table.name" value="[out.value]"/> <!-- 获取tablename表名信息 --> </arc:equals> </arc:call> <arc:if exp="[table.id | def | trim | getlength] >0 && [table.name | def | trim | getlength] >0"> <!-- 判断tableid主键信息和tablename表名信息值都大于0 --> <arc:set attr="file.data"> <!-- 设置回写的xml文件格式，将数据存放在file.data中 --> <Items> <[table.name]> <ID>[table.id | def | trim | xmlencode]</ID> <Status>EDI-Sent</Status> </[table.name]> </Items> </arc:set> <arc:equals attr='table.name' value="PO_TEST"> <!-- 根据表名信息判断指定处理回写xml文件的数据库端口 --> <arc:set attr="portIn.portId" value="T_UpdateDB_PO" /> </arc:equals> <arc:set attr="portIn.workspaceid" value="DB" /> <!-- 指定数据处理的工作空间 --> <arc:set attr="portIn.folder" value="Send" /> <!-- 指定回写xml文件存放的目录 --> <arc:set attr="portIn.filename" value="update_[table.name | def]_[table.id | def].xml" /> <!-- 指定回写xml文件的文件名 --> <arc:set attr="portIn.messageid" value="" /> <!-- 指定回写xml文件的message id,默认给空 --> <arc:set attr="portIn.content" value="[file.data | base64encode]" /> <!-- 对回写xml文件内容进行base64编码 --> <arc:call op="portSetFiles" in="portIn" out="out1"> <!-- 调用知行之桥的运算器将回写xml文件按照上述指定的信息存放在指定的目录下 --> </arc:call> </arc:if> </arc:equals> |
5.在知行之桥创建新的数据库端口，用来配置数据回写更新状态的模板，其中数据库连接配置和上面的一致，回写更新模板参考如下：
注意：操作选择Upsert，根据ID字段更新Status字段，参考上一步输出的xml格式，只选择配置表中的ID和Status字段，输入的xml文件与设置的输入模板需要保持一致。
验证
1.将待发送的业务数据写入中间数据库，Status给值为New
2.EDI系统读取数据（数据库端口获取），并确认Status字段值更新为EDI-Received
数据库端口获取：
获取成功后数据库中状态更新，将Status列值更新为EDI-Received
3.Script端口验证获取数据库表信息及数据主键ID信息，

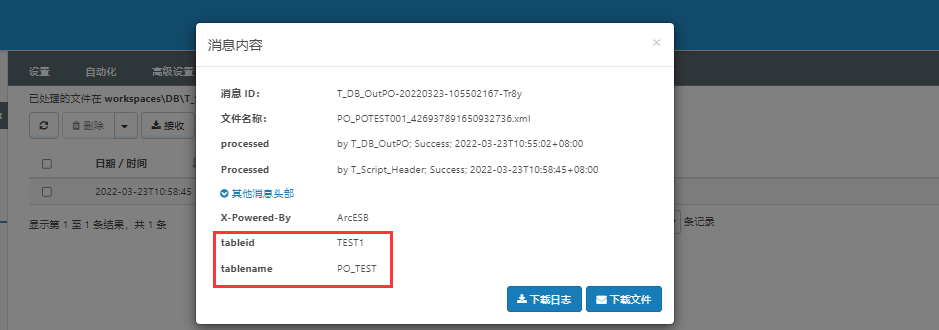

文件成功发送后在输出页面点击文件名，在弹出的消息内容（Message Header）下的其他消息头部查看设置的tableid和tablename
4.AS2端口发送文件成功后，验证生成的回写xml文件，并完成回写

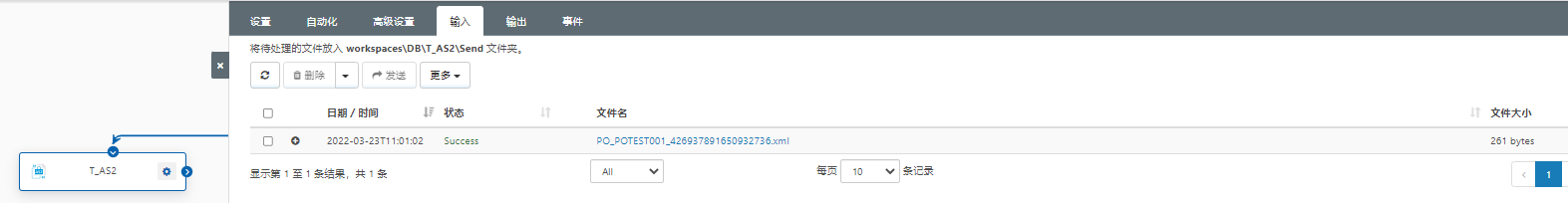

AS2端口成功发送文件

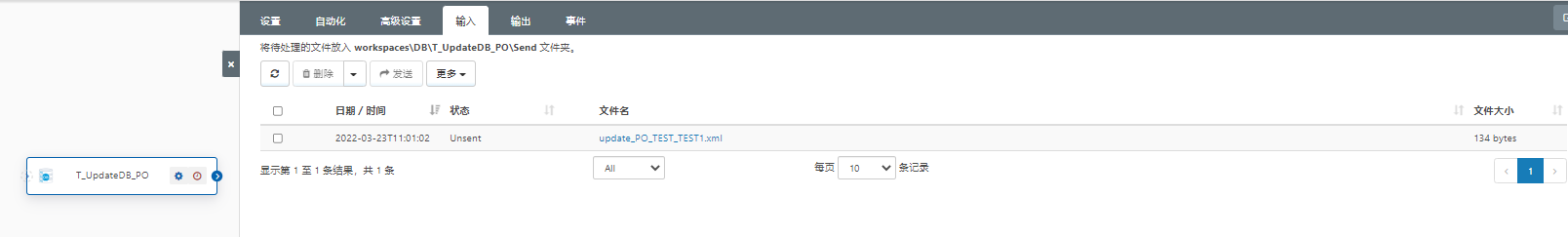

在数据库回写端口显示生成的回写xml文件
回写xml文件内容确认
发送回写xml文件完成数据库状态更新
数据库中状态更新为EDI-Sent
参考信息
下面是完成数据库状态回写的工作流，大家可参考：
①T_DB_OutPO：数据库端口，连接数据库，获取PO_TEST表中数据；
②T_Script_Header：Script端口，写脚本获取数据库表信息及数据主键ID信息，放在文件处理过程中的消息内容（Message Header）上；
③T_AS2：AS2端口，与交易伙伴进行AS2连接，并在AfterSend下写回写脚本生成回写的xml文件；
④T_UpdateDB_PO：数据库端口，连接数据库，配置数据回写更新状态的模板完成数据回写。
