VOIT Automotive EDI项目案例

VOIT Automotive是一家汽车零部件供应商。自 1947 年以来，它一直代表创新产品和制造工艺。

奥迪、宝马、梅赛德斯、大众、福特、克莱斯勒、捷豹和路虎等每年在发动机、燃料供应、动力总成、排气系统、底盘、车身和辅助系统等功能领域安装超过 1 亿个零件。大约 65% 的全球领先制造商对 VOIT 充满信心。他们的产品出现在世界上最漂亮和最具创新性的车辆中：超过 45 种品牌和大约 250 种车型。

项目背景

VOIT Automotive期望在生产和供应这两个复杂的流程中，实现信息流的自动化。EDI的出现刚好可以解决VOIT Automotive的供应链挑战，目前VOIT Automotive在其供应链中推广 EDI技术，旨在加快信息流传输，提高业务流程的自动化，不仅降低了订单管理成本、减少了大量人工重复操作，且有效地提高了数据处理效率。

S公司是我国齿轮散件生产规模最大、实力最强的齿轮生产企业之一。作为VOIT Automotive的采购商，理所当然的也收到了来自VOIT Automotive的EDI对接邀请。

项目需求

1.传输协议：OFTP

2.报文标准：VDA

业务报文代码	业务含义	传输方向
VDA4905	物料需求计划（长期）	S公司发送给VOIT Automotive
VDA4913/ASN	发货通知	VOIT Automotive发送给S公司

不同业务场景下，需要传输的报文类型可能会有不同，采购商在开始传输之前需要与 VOIT Automotive 进行确认。

EDI 解决方案

1、建立OFTP连接

OFTP是满足欧洲汽车工业电子数据交换(EDI)要求的通信协议。

在VOIT Automotive EDI项目中，采购商会收到 VOIT Automotive 提供的OFTP2连接信息。包含以下信息：

SSID：Odette 唯一身份标识。该值将包含在发送的请求中，以标识发送方身份。并在接收消息时可以寻址到相关的 OFTP 端口。
SFID：如果同时设置了 SSID 和 SFID，则在发送文件时使用 SFID。
远程主机地址：远程 OFTP 服务器的主机名称或 IP 地址。
端口：连接到远程 OFTP 服务器的端口。

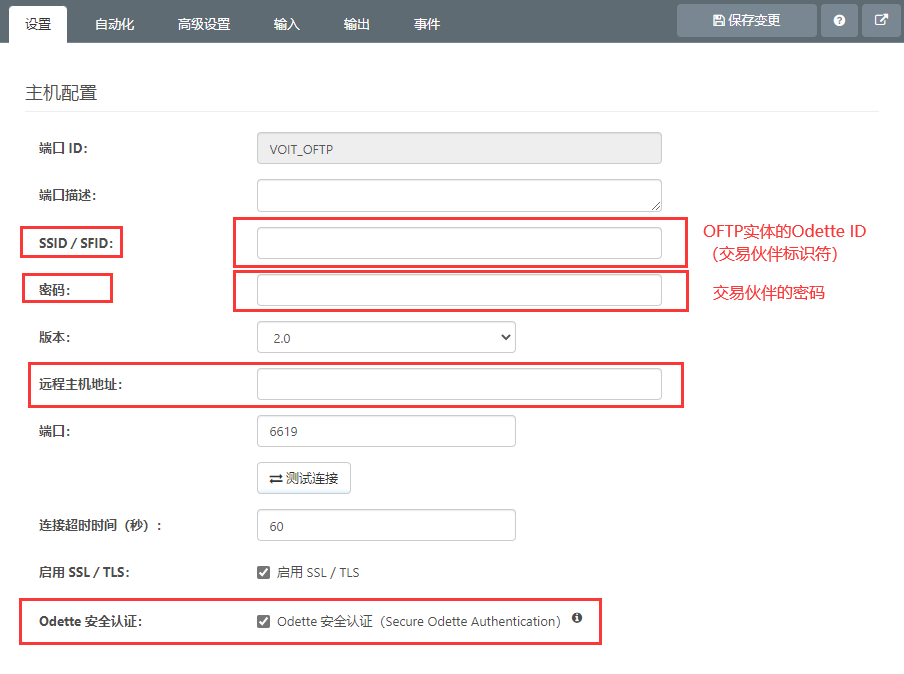

将上述信息配置到知行之桥EDI系统的OFTP端口，即可开始与VOIT Automotive 的EDI通信测试，配置如下图所示：

2、数据格式转换及方案

建立OFTP连接之后，S公司与VOIT Automotive传输的是符合VDA标准的文件，该标准文件可读性较差，基于知行之桥EDI系统可实现数据格式转换，如想最大程度上减轻工作量，实现业务流程自动化，推荐方案是知行之桥EDI系统与企业内部业务系统的集成。基于S公司内部系统开发能力薄弱，不具备集成条件，本次项目我们提供了成本和时间投入最小的Excel方案，作为过渡方案。

3、Excel方案详解

Excel方案主要是EDI报文和Excel之间的数据转换。

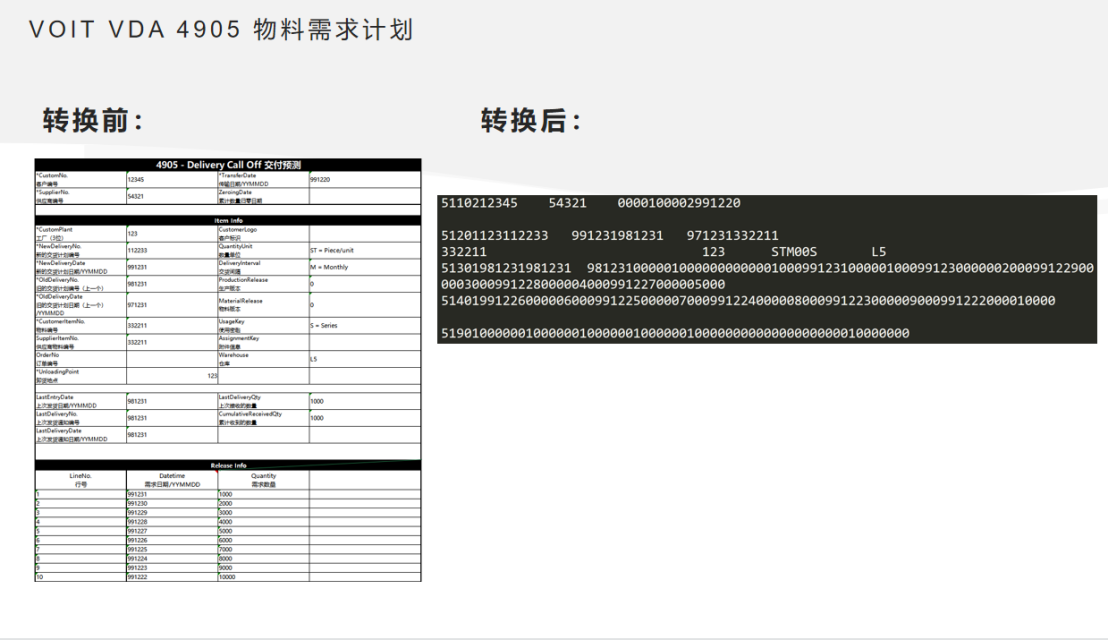

发送方向：S公司的业务人员手动在Excel上录入物料需求计划数据之后，将Excel发送至指定邮箱，知行之桥EDI系统会自动从该邮箱中抓取Excel，并在内部做字段映射，将表格中的数据映射到VDA 4905报文上，最终生成的VDA 4905报文通过OFTP端口发送给VOIT Automotive。

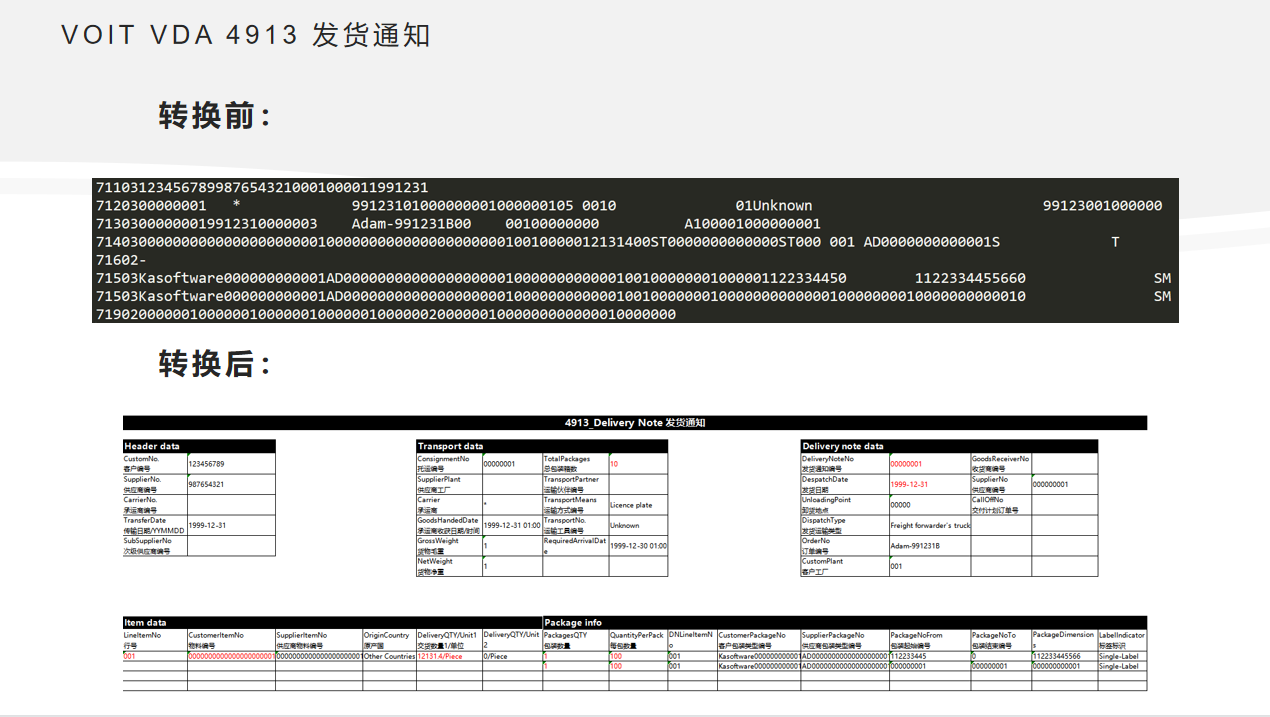

接收方向：S公司首先通过OFTP端口接收到VOIT Automotive发来的VDA 4913报文，然后在知行之桥EDI系统内部完成格式的转换，将数据直接呈现在Excel中。最后通过邮件端口发送至S公司指定邮箱，S公司即可直观地看到接收到的数据。

项目成果

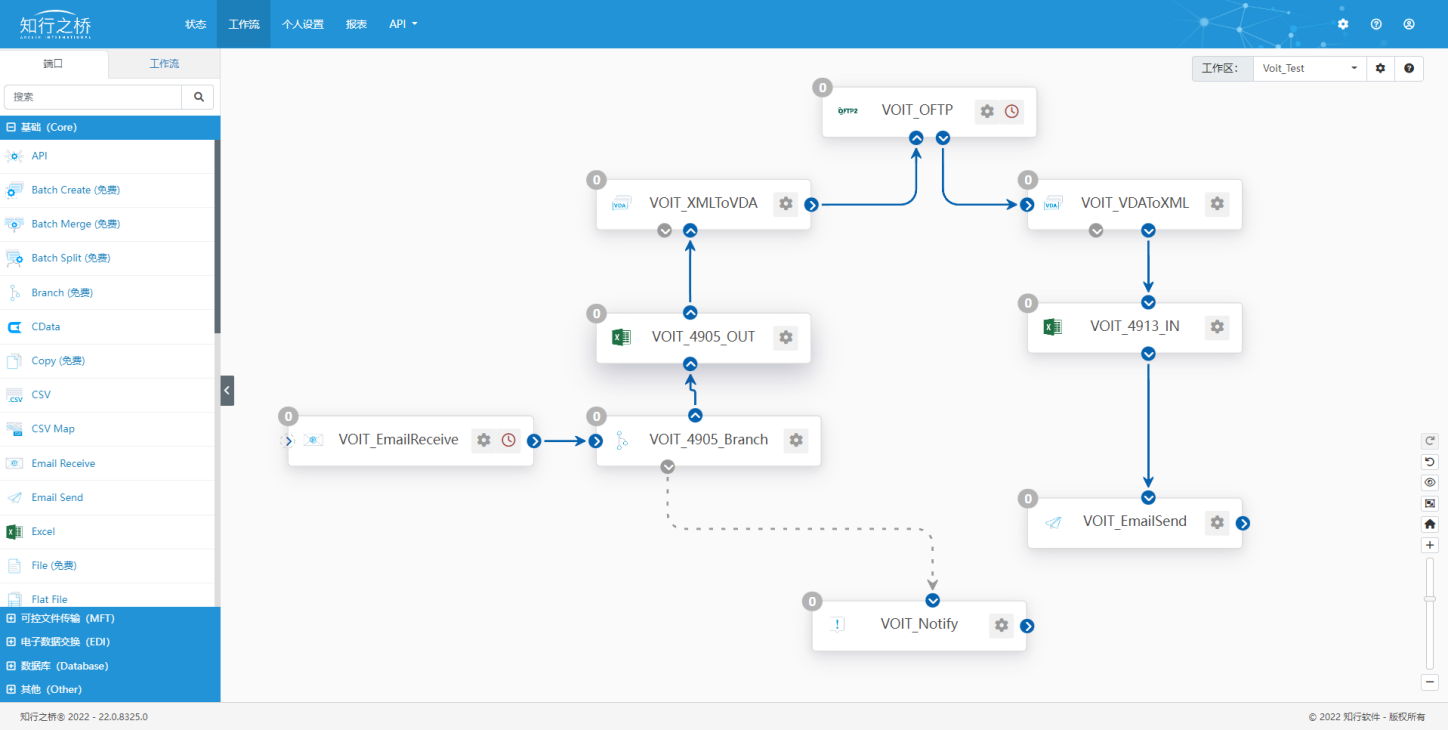

在S公司的本地服务器上部署知行之桥 EDI 系统，并通过OFTP与VOIT Automotive建立 EDI 连接。

项目回顾

1. OFTP连接注意事项

VOIT Automotive不推荐使用自签名证书，需要购买Odette证书，前往申请Odette ID与Odette证书了解购买流程。

2. VDA 4905业务细节需知

①S公司给VOIT Automotive发送的VDA 4905中需要包含供应商编号（Supplier No）和客户编号（Custom No），这里的供应商编号即S公司内部对VOIT Automotive设定的编号，这个编号需要S公司设定之后与VOIT Automotive进行确认方可使用。客户编号由S公司自己设定。
②由于本次EDI项目采用Excel方案，S公司的业务人员需要填写实施顾问设计好的VDA 4905 Excel模板。对S公司而言，供应商编号（Supplier No）和客户编号（Custom No）几乎是固定不变的，所以S公司选择将其在Excel模板中固化供应商编号，客户编号，以减少Excel手动录入数据的工作量。
③VOIT Automotive预测部分的日期只能按月或周来写。表达格式有YYMM00、YY00WW，分别表示含义为：年到月、年到周。比如220044，表示的是2022年的第10周。在报文中显示见下图所示：

④VDA4905报文中的513字段和514字段都可以放置预测需求日期和预测需求数量，但513字段只能出现一次，且只能放5组预测需求，514字段却可以出现多次，每一个514可以放8组预测需求。当需要传输的预测需求日期和预测需求数量较多时，就需要多次循环514字段。
⑤与VOIT Automotive传输VDA 4905以及VDA 4913时，需要注意VDA规范要求传输的业务数据中最多保留3位小数，所以如果有小数的情况下，需要乘以1000，后三位表示小数位。如果数据不足以填充12位，不足位数，右对齐左补0来填充。

例如：VDA4905的51306表示上次接收数量，长度为12位，当前需要传输的数字只有4位：5292，那么就需要在这4位数字前加上8个零，确保该字段位数为12。

如果需要传输的数字包括4个整数位以及3个小数位：5292.123，需要乘以1000，后三位表示小数位。在得到的7位数字前加上5个零。这样的操作相当于把该数字放大了1000倍处理。

以上就是我们关于S公司对接VOIT AutomotiveEDI的案例分享，如果大家有关于对接VOIT Automotive的EDI需求或者希望了解更多的EDI案例，欢迎联系知行软件。
