Validate端口使用手册

知行之桥EDI系统从2020版本开始引入了Validate端口，用来实现对XML数据文件进行一些规则的验证，保证XML数据文件的有效性。本文将介绍如何使用Validate端口。

端口创建

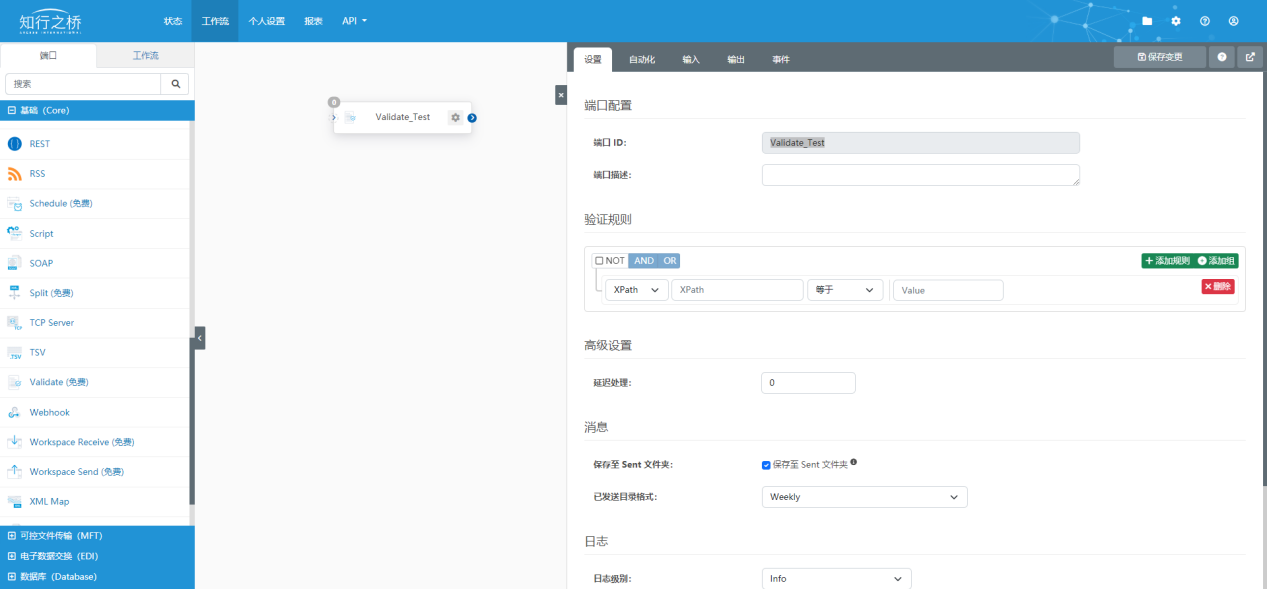

同其他功能性端口一样，只需要将Validata端口从左侧的端口清单拖拽到右侧的工作空间就可以创建一个Validate端口进行使用，如下图创建一个端口名称为Validate_Test的Validate端口：

端口功能

Validate端口通过设置一些校验规则，对输入的XML数据文件进行有效性校验，比如数据转换过程中常见的数据库XML、EDI标准XML、自定义XML，所以使用该端口需要保证数据源文件为XML文件。

Validate端口支持对输入的XML文件进行xpath验证和Header验证：
xpath验证：对输入的XML文件结构，比如节点路径、节点值进行校验。
Header验证：对输入文件消息头部信息进行校验，比如文件名称（filename）

本文将用以下示例XML进行演示：

校验规则

Validate端口主要支持以下规则的设置：

1.等于与不等于规则

等于：指定条件等于一个固定值
不等于：指定条件不等于一个固定值

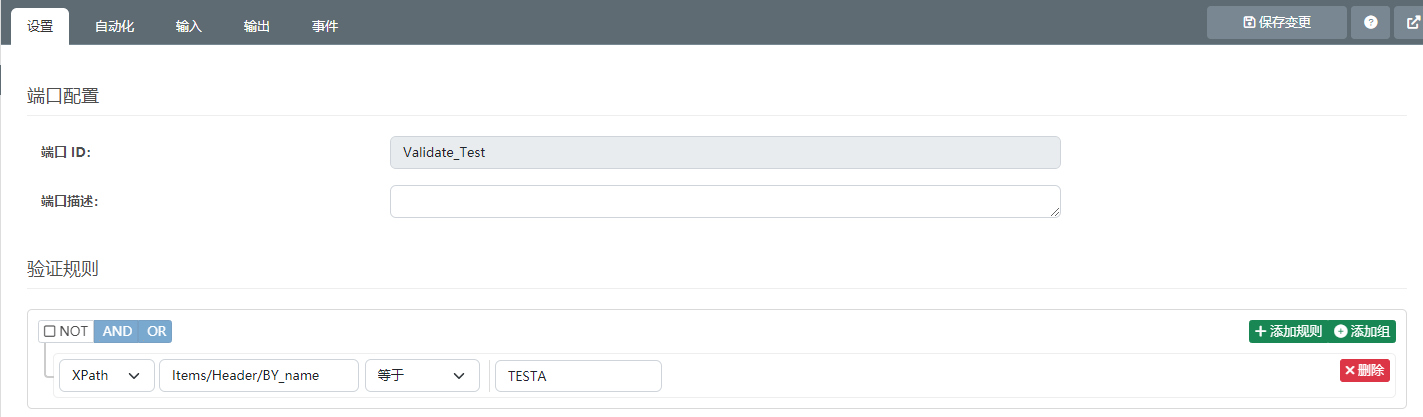

示例：Items/Header/BY_name 等于TESTA

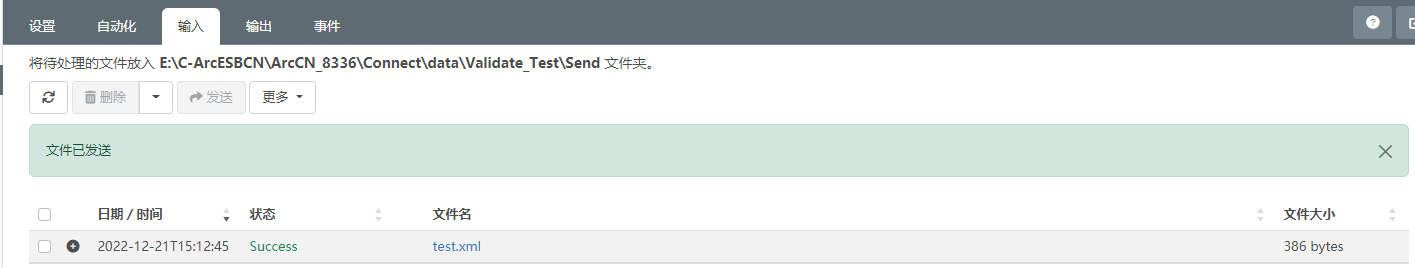

当输入的BY_name字段值为TESTA时，输入的XML文件成功处理，并进行后续端口的处理。

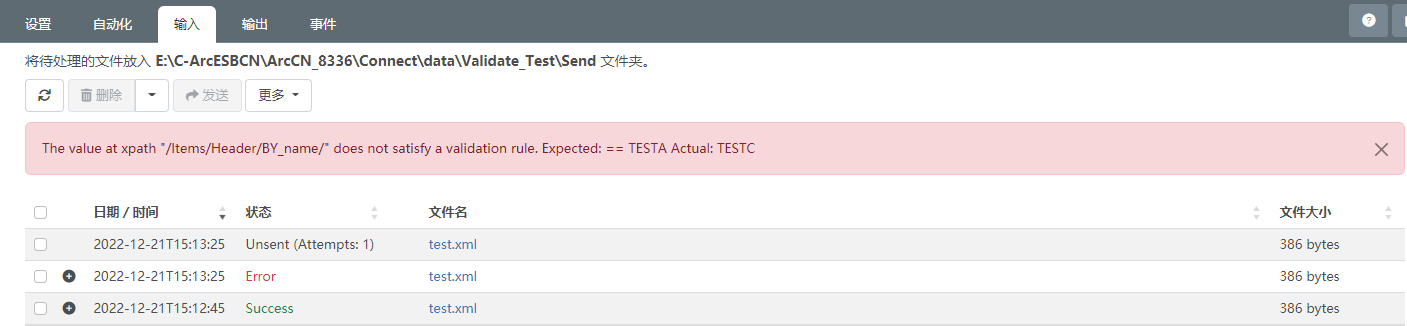

当输入的BY_name字段值不为TESTA时，抛出异常：The value at xpath “/Items/Header/BY_name/” does not satisfy a validation rule. Expected: == TESTA Actual: TESTC，并停止处理该XML文件。

2.包含规则

包含规则：指定条件包含指定的字符串

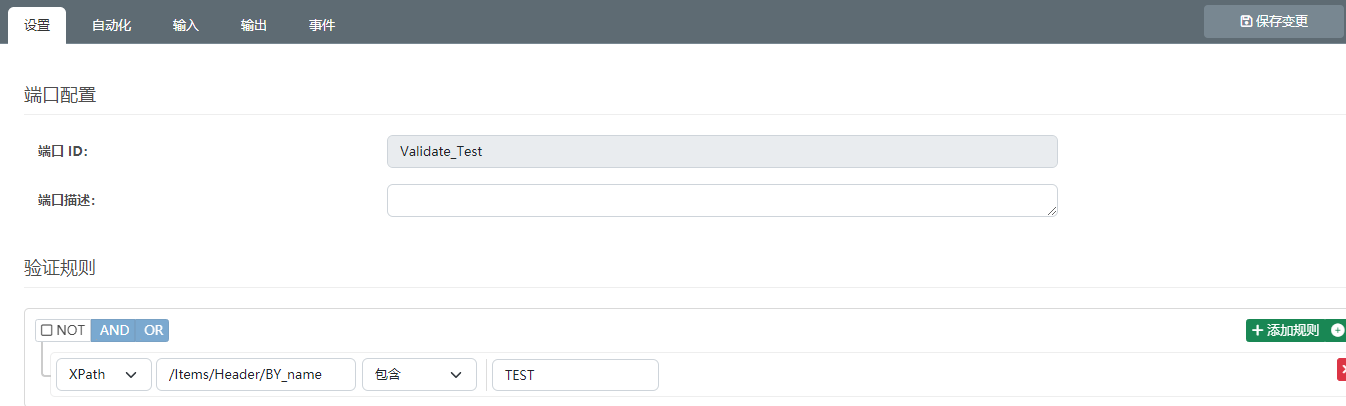

示例1：Items/Header/BY_name 包含TEST

当输入的BY_name字段值 包含TEST字符串时，输入的XML文件成功处理，并进行后续端口的处理。
当输入的BY_name字段值不包含TEST字符串时，抛出异常：The value at xpath “/Items/Header/BY_name/” does not satisfy a validation rule. Expected: =~ TEST Actual: C，并停止处理该XML文件。

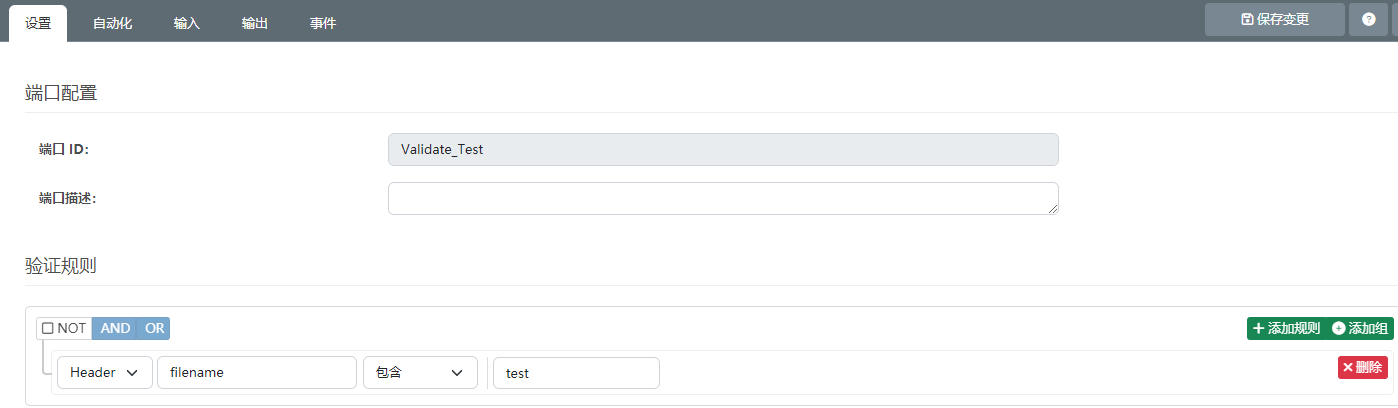

示例2：判断文件名是否包含test

当输入的文件名 包含test字符串时，输入的XML文件成功处理，并进行后续端口的处理。

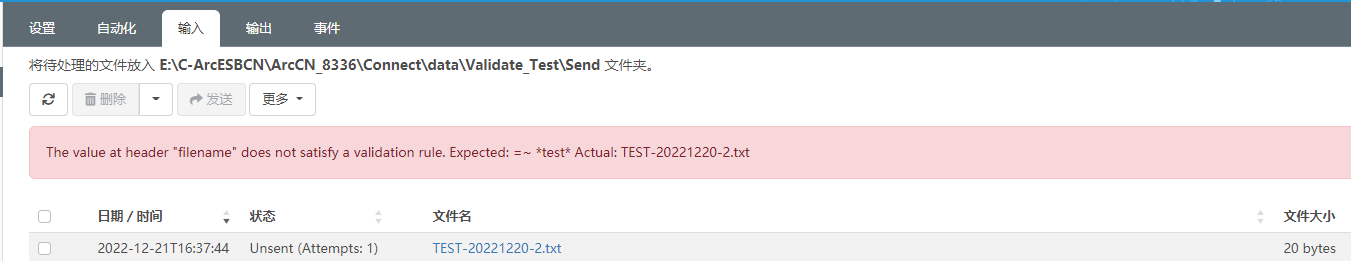

当输入的文件名不包含test字符串时，抛出异常：The value at header “filename” does not satisfy a validation rule. Expected: =~ test Actual: TEST-20221220-2.txt，并停止处理该XML文件。

3.前缀和后缀规则：

前缀为：指定条件是否以指定字符串开头
后缀为：指定条件是否以指定字符串结尾

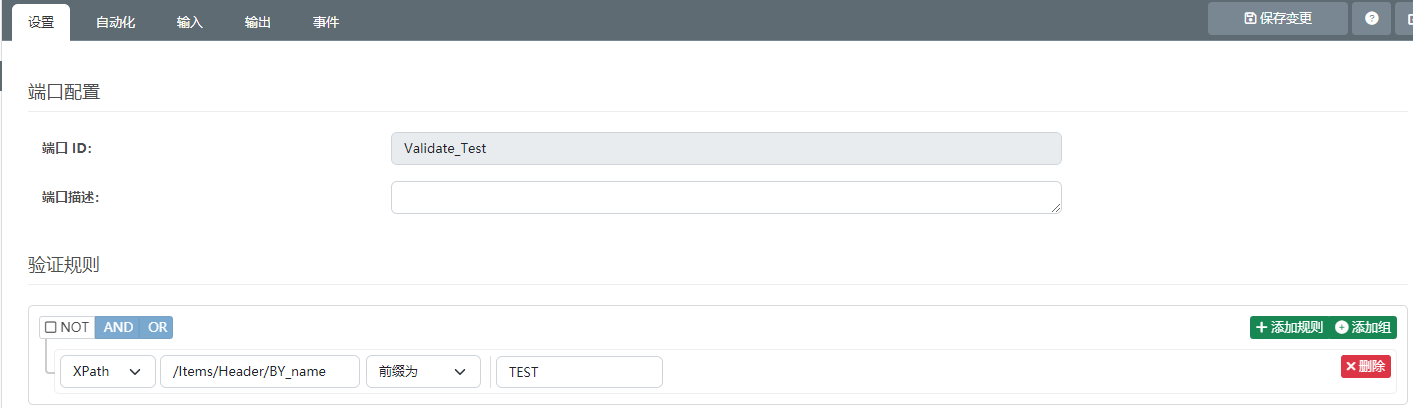

示例：Items/Header/BY_name 前缀为TEST

当输入的BY_name字段值以TEST开头时，输入的XML文件成功处理，并进行后续端口的处理。

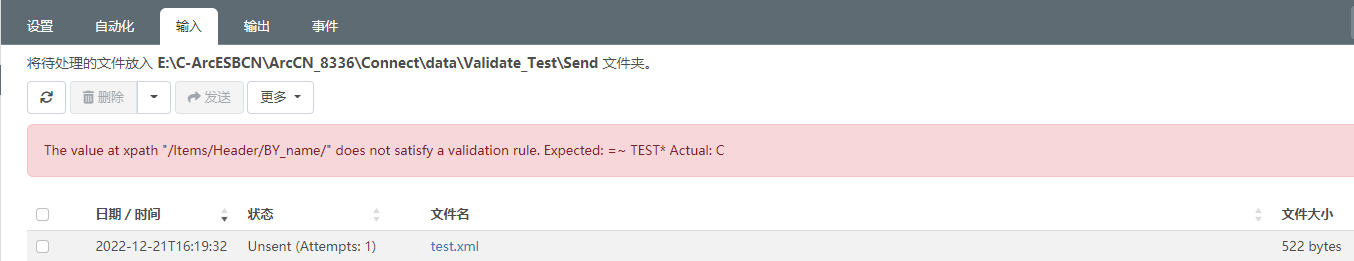

当输入的BY_name字段值不是以TEST开头时，抛出异常：The value at xpath “/Items/Header/BY_name/” does not satisfy a validation rule. Expected: =~ TEST* Actual: C，并停止处理该XML文件。

4.小于大于等于规则：

小于：指定条件小于固定值
小于或等于：指定条件小于或等于固定值
大于：指定条件大于固定值
大于或等于：指定条件大于或等于固定值

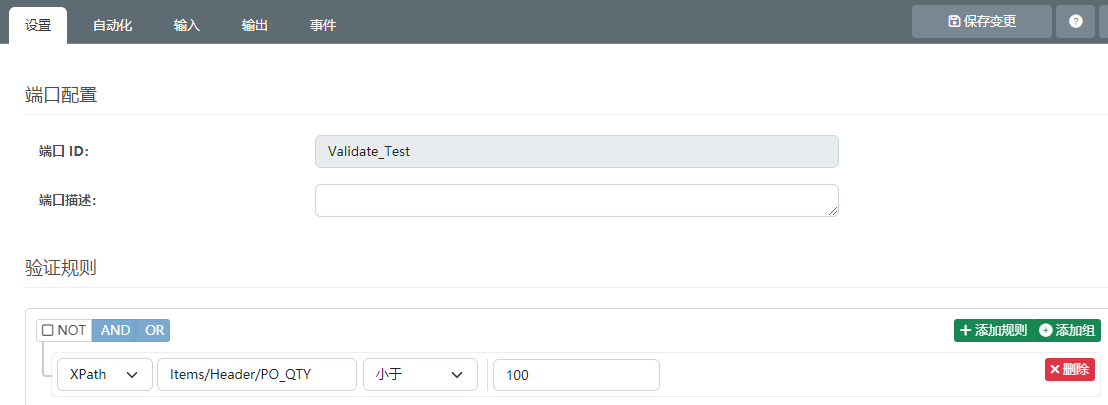

示例：Items/Header/PO_QTY 与100进行比较

当输入的PO_QTY字段值小于100时，输入的XML文件成功处理，并进行后续端口的处理。

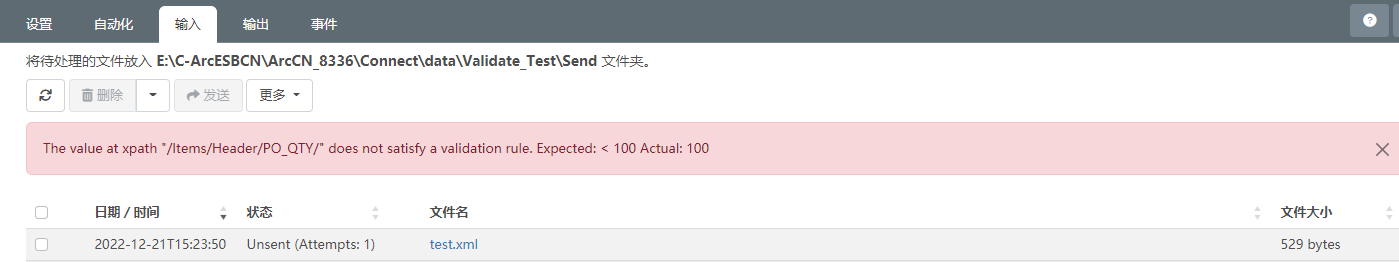

当输入的PO_QTY字段值不小于100时，抛出异常：The value at xpath “/Items/Header/PO_QTY/” does not satisfy a validation rule. Expected: < 100 Actual: 100，并停止处理该XML文件。

5.指定条件是否为空规则（该指定条件存在，对指定条件的值进行校验）：

为空：指定条件存在，并且指定条件的值为空
不为空：指定条件存在，并指定条件的值不为空

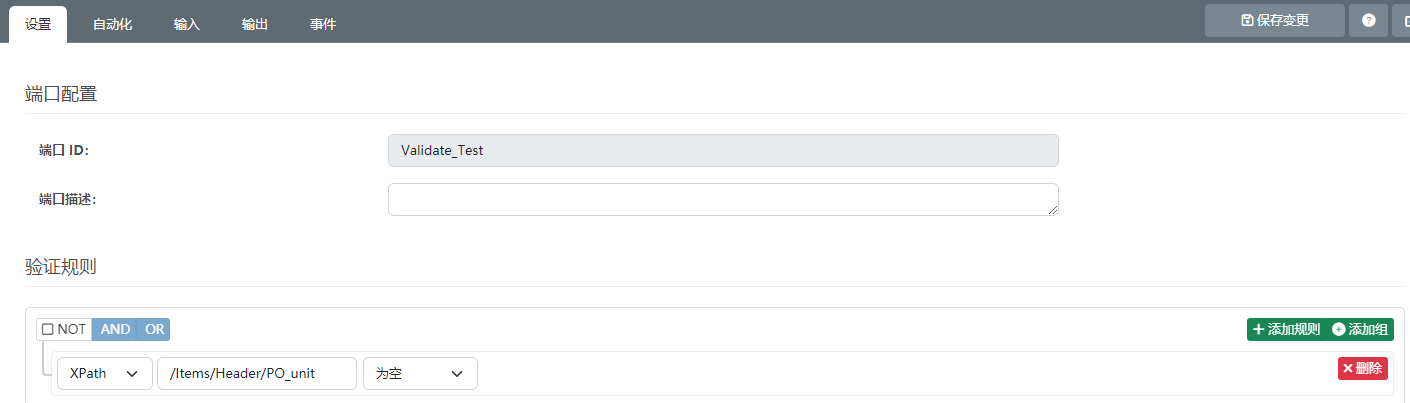

示例：/Items/Header/PO_unit 为空

当输入的PO_unit字段存在，但是值为空时，输入的XML文件成功处理，并进行后续端口的处理。

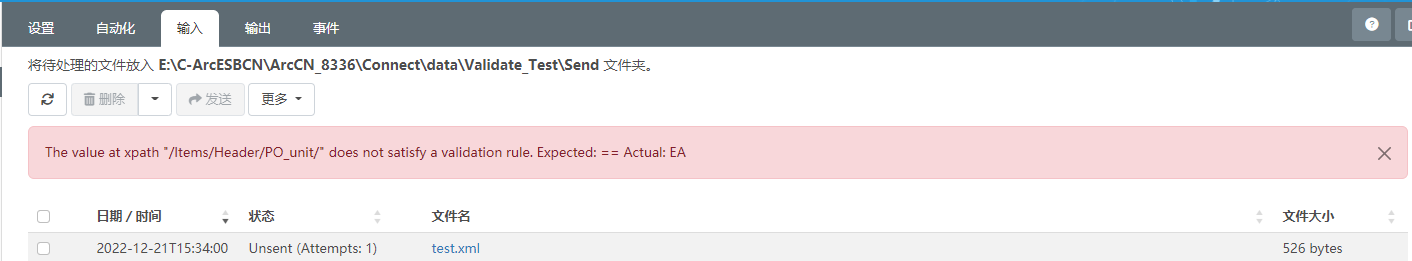

当输入的PO_unit字段存在，但是值不为空时，抛出异常：The value at xpath “/Items/Header/PO_unit/” does not satisfy a validation rule. Expected: == Actual: EA，并停止处理该XML文件。

6.指定条件是否存在规则：
为Null：指定条件存在，对指定条件的值是否存在没有限制
不为Null：指定条件不存在

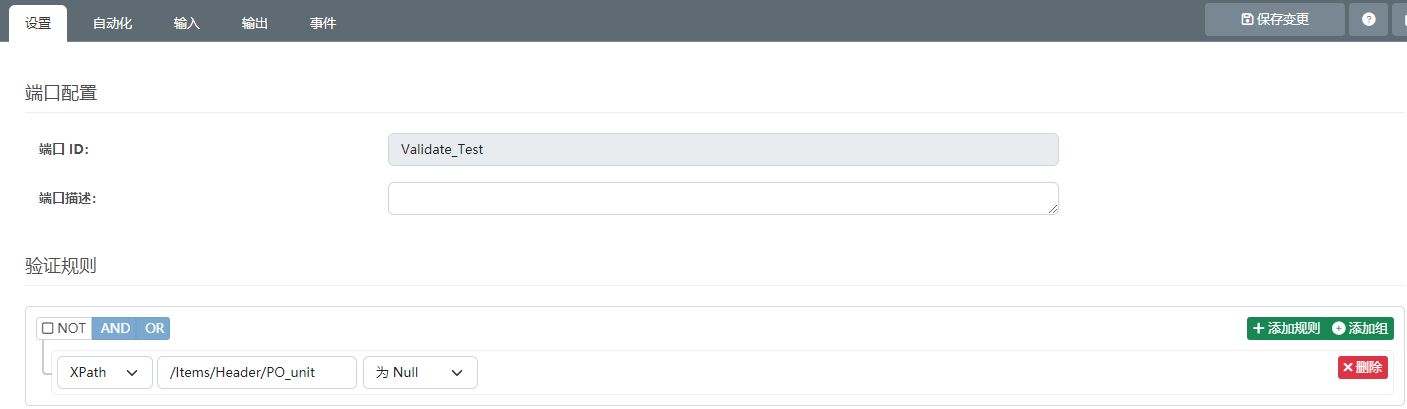

示例：/Items/Header/PO_unit 为Null

当输入的PO_unit字段不存在时，输入的XML文件成功处理，并进行后续端口的处理。

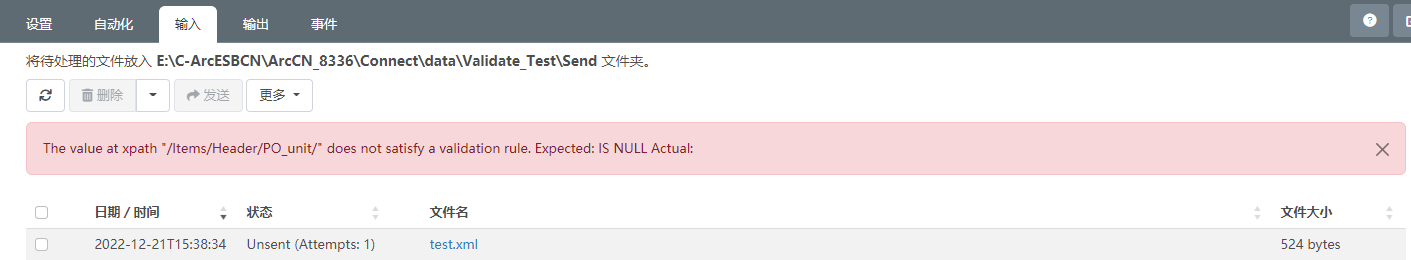

当输入的PO_unit字段存在时，抛出异常：The value at xpath “/Items/Header/PO_unit/” does not satisfy a validation rule. Expected: IS NULL Actual:，并停止处理该XML文件。

需要注意与上一个规则组“指定条件是否为空”的区别。

7.属于：指定条件是否属于指定数组中的值（区分大小写）
属于：指定条件属于指定数组中的值
不属于：指定条件不属于指定数组中的值

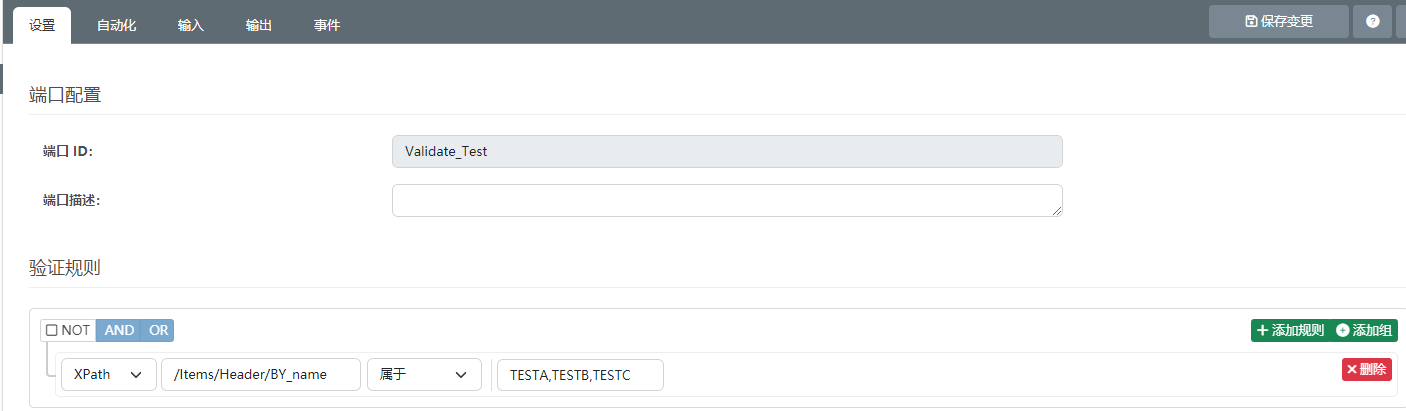

示例：/Items/Header/BY_name 属于 （TESTA,TESTB,TESTC）中的一个

当输入的BY_name字段值属于数组（TESTA,TESTB,TESTC）中的一个值时，输入的XML文件成功处理，并进行后续端口的处理。

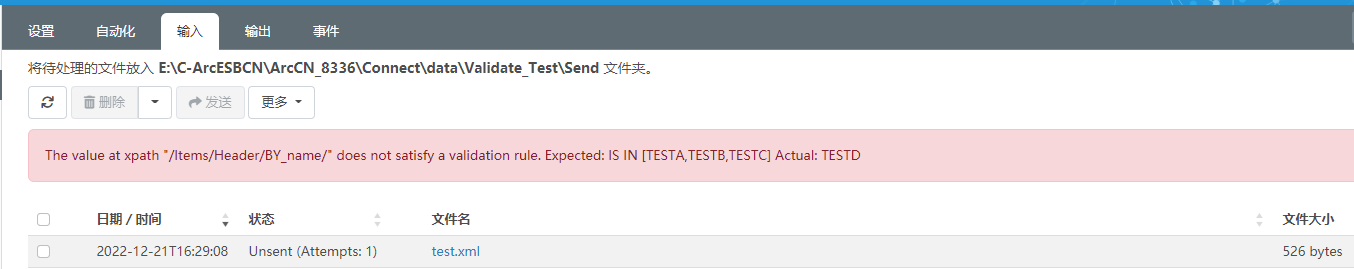

当输入的BY_name字段值不属于数组（TESTA,TESTB,TESTC）中的一个值时，抛出异常：The value at xpath “/Items/Header/BY_name/” does not satisfy a validation rule. Expected: IS IN [TESTA,TESTB,TESTC] Actual: TESTD，并停止处理该XML文件。

8.正则匹配：设置一些正则匹配规则

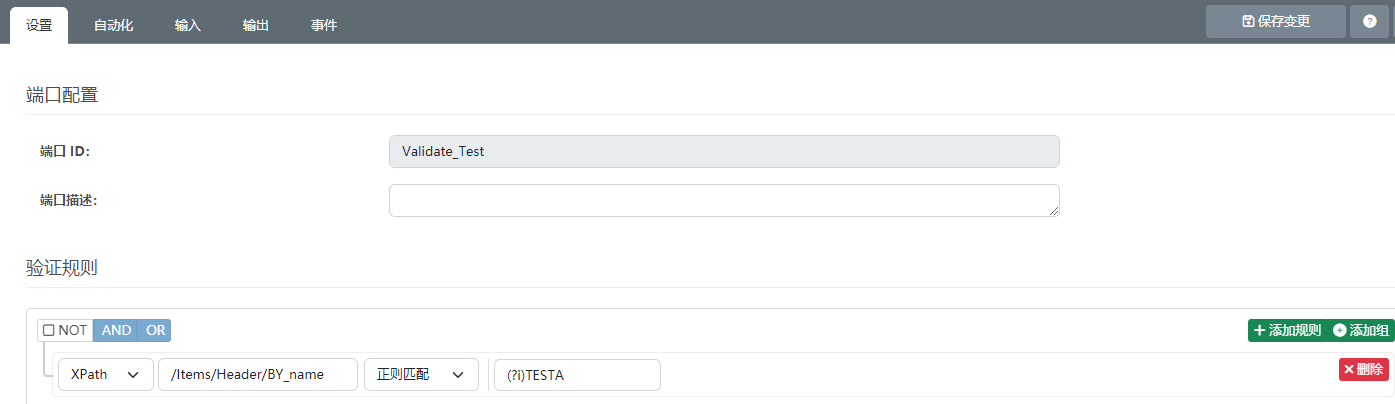

示例：/Items/Header/BY_name 节点值为TESTA，忽略大小写，可以设置(?i)TESTA来实现

当输入的BY_name字段值为TESTA，不对大小写进行校验，输入的XML文件成功处理，并进行后续端口的处理。

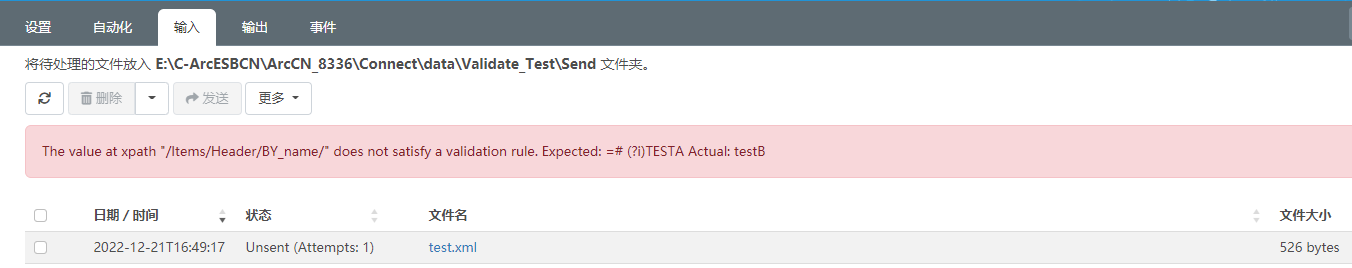

当输入的BY_name字段值不为TESTA（大小写都支持）时，抛出异常：The value at xpath “/Items/Header/BY_name/” does not satisfy a validation rule. Expected: =# (?i)TESTA Actual: testB，并停止处理该XML文件。

9.Glob匹配：设置一些简单的正则规则

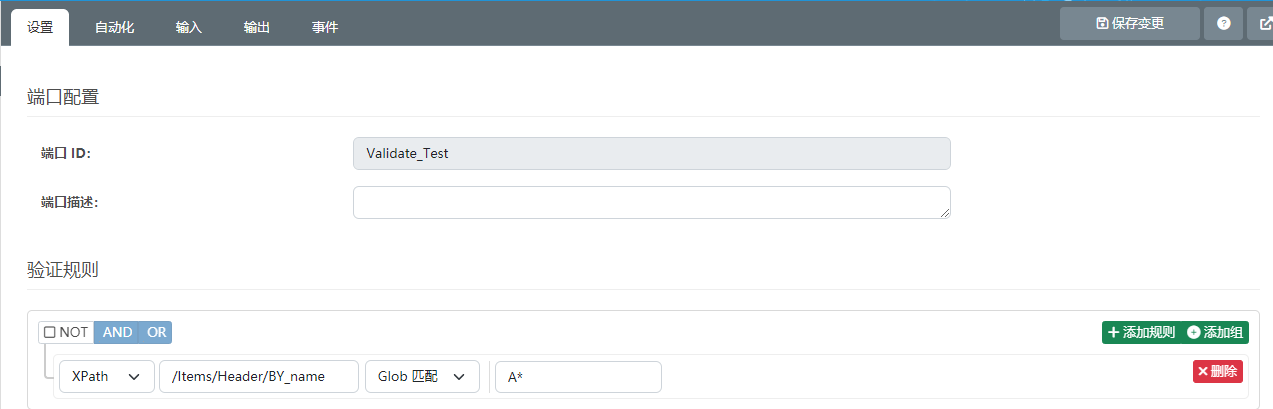

示例：/Items/Header/BY_name 为A开头的字符串，可以设置A来实现

当输入的BY_name字段值为A开头的字符串时，输入的XML文件成功处理，并进行后续端口的处理。

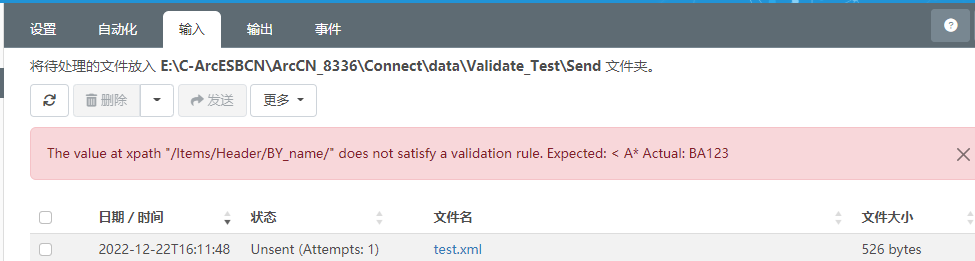

当输入的BY_name字段值不为A开头的字符串时，抛出异常：The value at xpath “/Items/Header/BY_name/” does not satisfy a validation rule. Expected: < A Actual: BA123，并停止处理该XML文件。

配置多条规则

以上示例都是设置的一条校验规则，针对同一个XML文件可以同时设置多个规则，通过and或者or进行组合来实现，所以对于同一种格式的XML文件的校验，可以使用一个Validate端口实现需要设置的所有校验规则，如下图：

以上便是本次项目案例的全部内容了，了解更多 EDI 信息，请参阅: EDI 是什么？
