Magna EDI 项目案例

麦格纳Magna是加拿大的一家国际性汽车零配件制造商，主要为乘用车/轻型商用车制造商生产和销售外饰/结构件、动力总成系统、电子系统、座椅系统、底盘、ADAS、闭锁系统、后视镜、车灯、车顶等产品，此外还提供整车工程和代工生产服务。

Magna与其全球合作伙伴之间通过OFTP进行业务数据传输，供应商可以使用知行之桥 EDI系统的OFTP功能，自动上传和下载业务数据，减少人工操作，提升业务沟通效率。

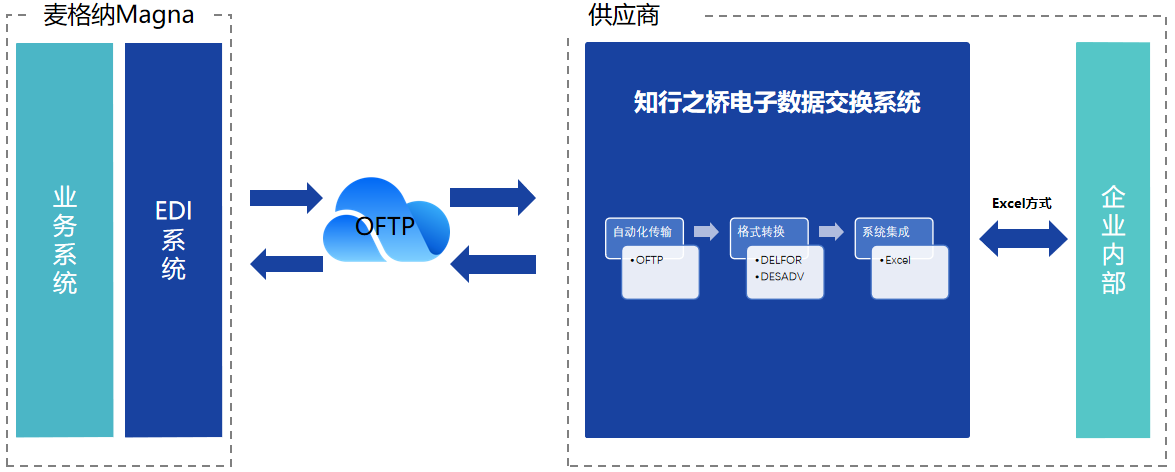

需求概览

EDI 传输协议

Magna 选择 OFTP作为其 EDI 传输协议，供应商要想与其通信，也需要使用OFTP。

EDI 报文标准

Magna 选择EDIFACT作为其EDI报文标准，

业务单据

业务类型	业务含义	传输方向	版本号
DELFOR	交付预测	Magna发送给企业	D.97A
DESADV	发货通知	企业发送给 Magna	D.98A

实施方案

Excel方案：Excel方案是EDI报文和Excel之间的数据转换。它的基本思路是：在接收到交易伙伴发来的EDI报文，并在EDI平台内部完成格式的转换之后，将数据直接呈现在Excel中。用户可以直观地看到接收到的数据；手动在Excel上录入数据之后，将Excel上传至EDI平台，EDI平台在内部做字段映射，将表格中的数据映射到固定的EDI字段上，最终生成EDI报文发送给交易伙伴。

基于知行之桥EDI系统对接 Magna

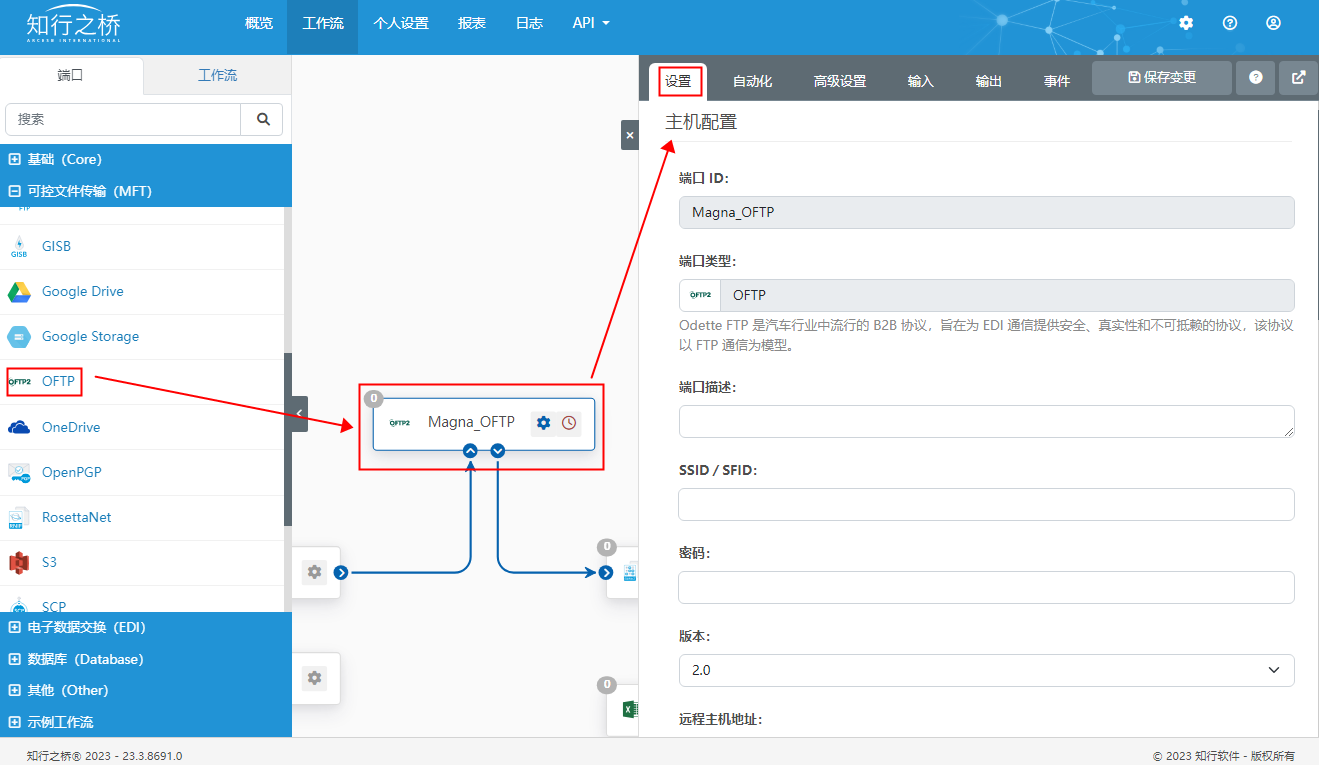

建立 OFTP 连接

通过知行之桥EDI 系统的OFTP端口即可建立OFTP连接，用户只需要在可视化界面中配置 Magna提供的OFTP连接信息即可，无需编写任何额外代码。

注：知行之桥EDI系统中的端口是指功能模块，一个完整的EDI项目需要多种端口各司其职方能成功上线。

数据格式转换

搭建好传输通道之后，就可以传输数据了。Magna EDI 项目中需要传输符合 EDIFACT 报文标准的文件，通过知行之桥EDI系统的EDIFACT 端口即可实现XML和EDI之间的格式转换，接下来还需要使用Excel端口来处理必要的数据映射部分。

系统集成

通过数据格式转换，我们能够实现EDI报文与XML之间的转换，为了方便用户查看，还需要以XML作为中间格式，进一步地将其处理为Excel、CSV、Json、数据库XML等格式。可以满足用户直接从EDI系统中获取数据的需求，也能够满足进一步系统集成的需求。

本次Magna EDI 项目采用 Excel 方案，Excel方案对于IT能力较为薄弱或者暂无集成内部业务系统打算的企业而言，是一个临时过渡方案。由于本次 Magna EDI 项目需要接收来自Magna 的DELFOR 交付预测，并且需要给Magna 发送DESADV发货通知。我们的EDI实施顾问将会为这两种报文设计相应的Excel模板。

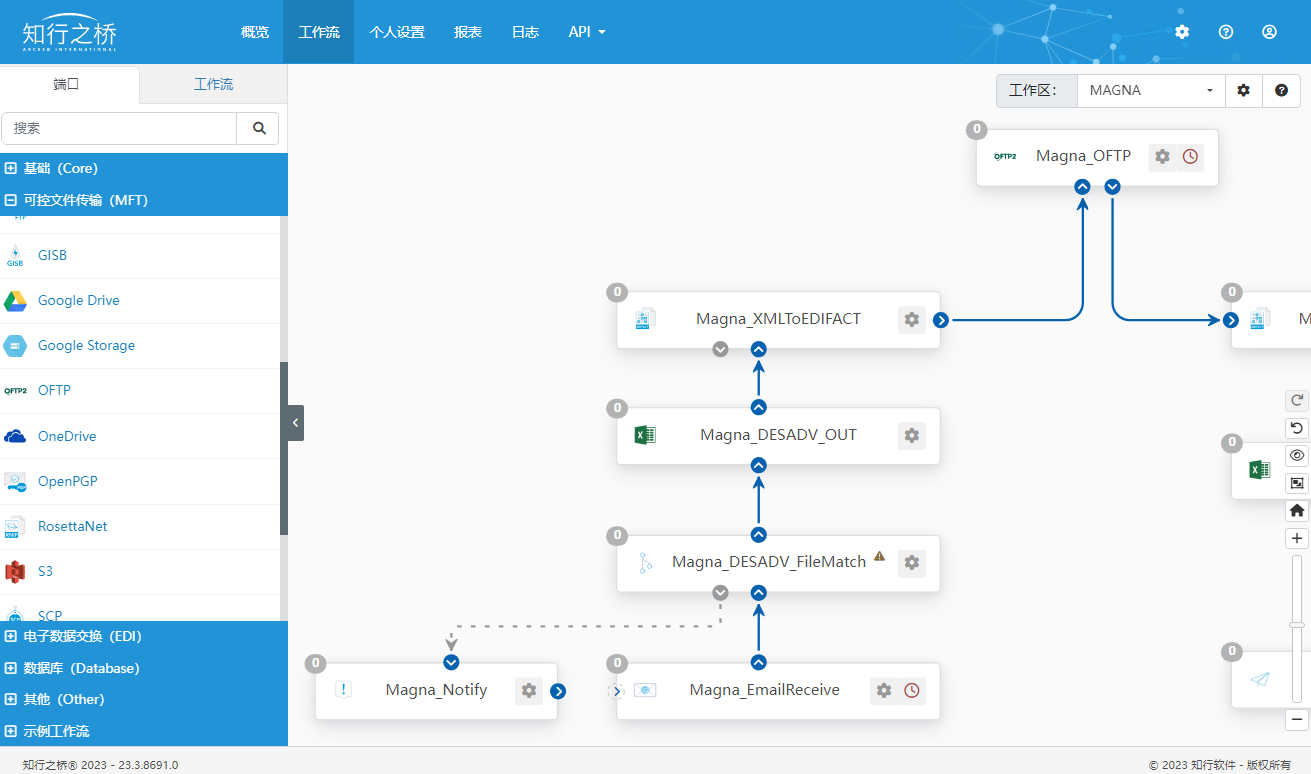

企业发送 DESADV 发货通知给Magna：业务人员在Excel模板中填写发货通知中需要包含的业务信息，发送到指定邮箱中。EDI系统将会自动获取该文件，并将其转换为符合Magna要求的格式，发送给Magna。涉及到的端口如下：

企业接收来自Magna的 DELFOR交付预测：EDI系统会将EDI报文转换为Excel，并自动发送至指定的邮箱中。

项目成果

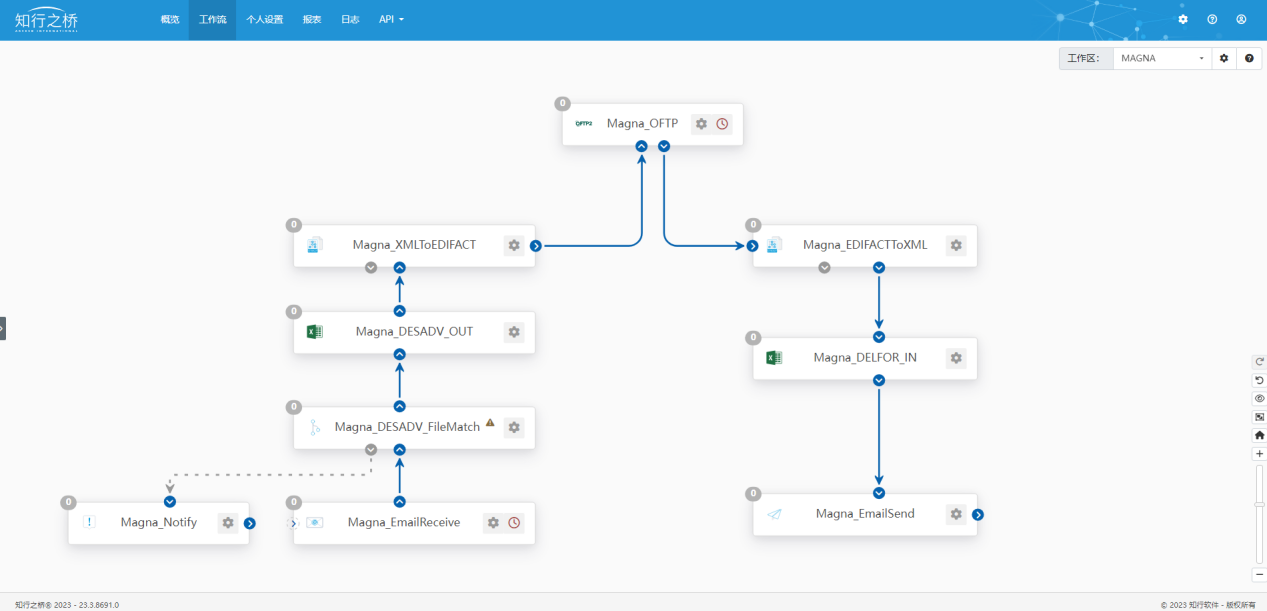

根据Magna EDI需求，在知行之桥中搭建如上所示的工作流。整体项目需要使用到9个端口，其中 Branch端口以及Notify 端口为免费端口。

上述工作流中，被命名为 Magna_DESADV_FileMatch 的这个Branch端口主要负责验证文件名，确保从指定邮箱中抓取的文件是需要发送给Magna的Excel。被命名为Magna_Notify 的Notify端口的主要功能是一旦Branch端口发现文件名不匹配时能够及时向指定的收件人发送邮件通知。

与 Magna 的EDI测试流程

OFTP连接测试

1.交换OFTP连接信息

包括：SSID、SFID、主机地址、IP地址、端口号、安全协议、密码等。

2.在知行之桥EDI系统中，配置企业自己以及Magna的OFTP连接信息。

填写流程可参考：使用知行之桥EDI系统进行OFTP连接需要准备什么

业务测试

1.Magna发来一条DELFOR
2.供应商根据接收到的DELFOR回复DESADV

项目回顾

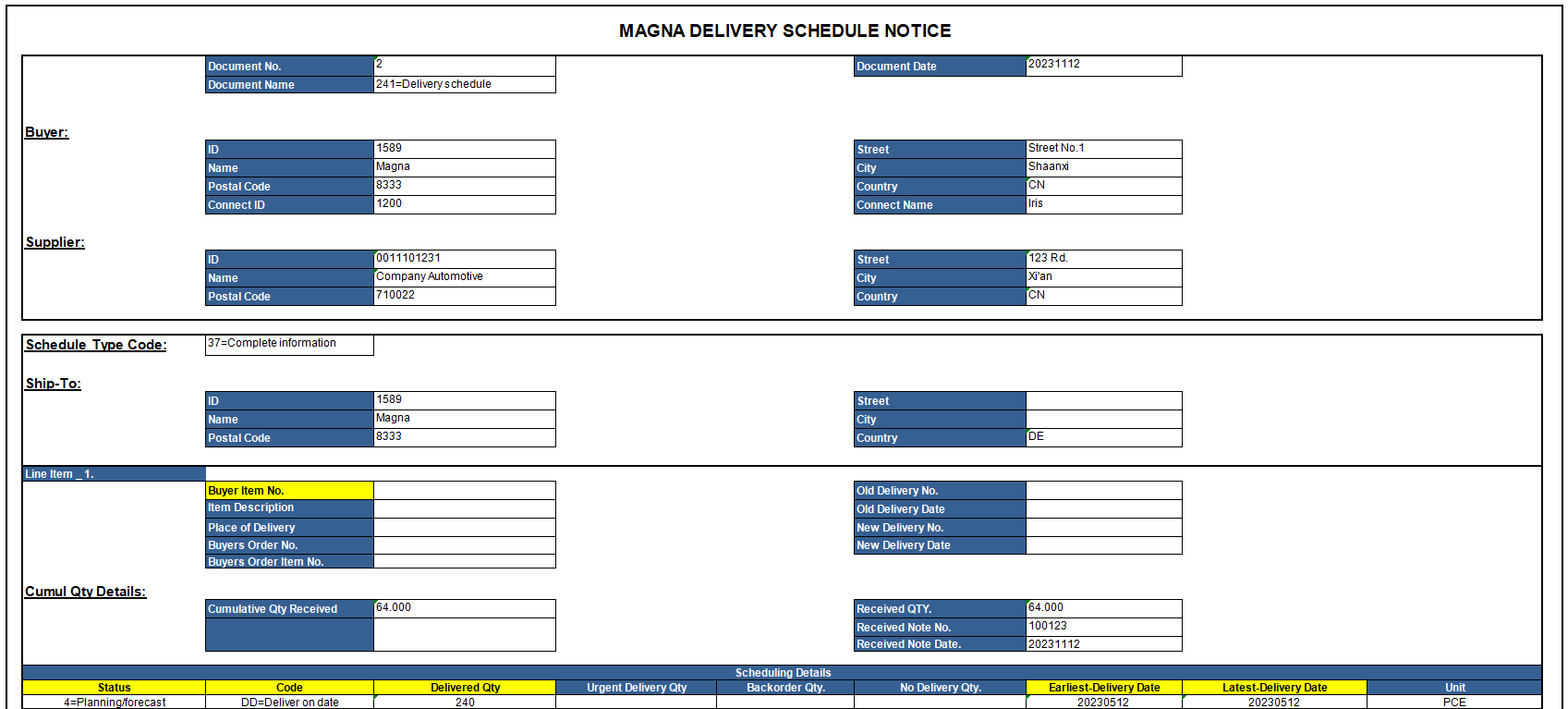

1.Magna DELFOR交付预测Excel模板

Magna 发来的 DELFOR交付预测数据最终将被自动填入上述Excel模板，不同物料行将会由不同的 Line Item 来区分。上述模板可以由EDI实施顾问以及供应商的业务人员共同协商。

在本次对接 Magna 的EDI项目中，供应商方某物料信息需要添加细节描述，但Magna方发来的测试文件中，并没有包含这个信息的字段。双方协商后，确认在DELFOR报文中添加一个IMD字段，专门用于传输物料描述信息。

这时需要修改Excel模板的映射关系，并在物料号下方增加物料描述。即上述模板中的 Item Description。

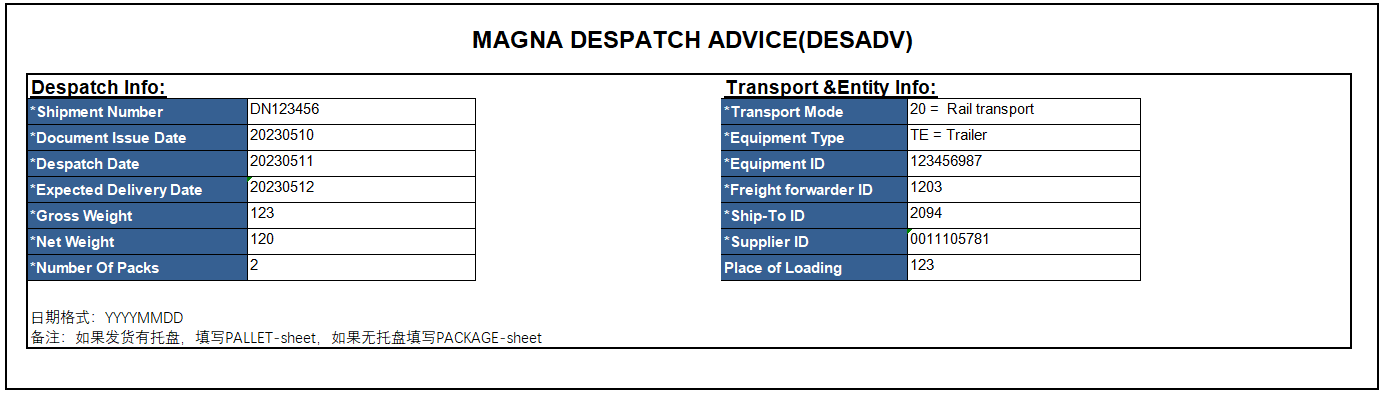

2.Magna DESADV 发货通知 Excel 模板

供应商向 Magna发送发货通知时，需要填写上述Excel模板。EDI实施顾问在设计模板时会考虑到发货中包含托盘以及包装信息，如果发货有托盘，填写PALLET-sheet，如果无托盘填写PACKAGE-sheet。

本次EDI项目中，与Magna确认后得知不用在报文中体现包装信息，因此供应商只需要填写上述一个表格即可。

以上便是对接 Magna EDI 项目的全部内容了，如果你希望了解更多EDI 相关信息，欢迎联系我们。
