Diehl EDI 项目案例

代傲Diehl 是一家拥有120多年历史的德国科技企业，凭借其多元化的产品在不同工业领域的各个业务线中备受好评。

由于Diehl的合作伙伴遍及全球，如何管理来自全球各地不同标准、不同格式的业务数据成为一大难题。EDI（Electronic Data Interchange，电子数据交换)的出现为Diehl提供了一套标准化、高效、安全的解决方案，在Diehl与其合作伙伴之间建立安全、标准的连接，并在这个通道中传输符合国际标准的数据。

近期Diehl的供应商 H公司与知行软件达成合作，通过在本地服务器部署知行之桥EDI系统，建立与Diehl之间的EDI连接，实现自动收发业务数据的效果。

Diehl EDI 项目需求分析

1.传输协议

Diehl选择AS2传输协议作为其EDI传输协议，因此供应商需要具备使用AS2传输协议与Diehl搭建连接通道的能力。

2.报文标准

与大多数总部位于欧洲的企业一样，Diehl选择EDIFACT作为其与供应商之间的报文标准，需要传输遵循EDIFACT国际报文标准的业务单据如下：

DELFOR 长期滚动预测
ORDERS 订单
ORDCHG 订单变更
ORDRSP 订单及订单变更回复
DESADV 发货通知

Diehl EDI 项目解决方案

建立AS2传输通道

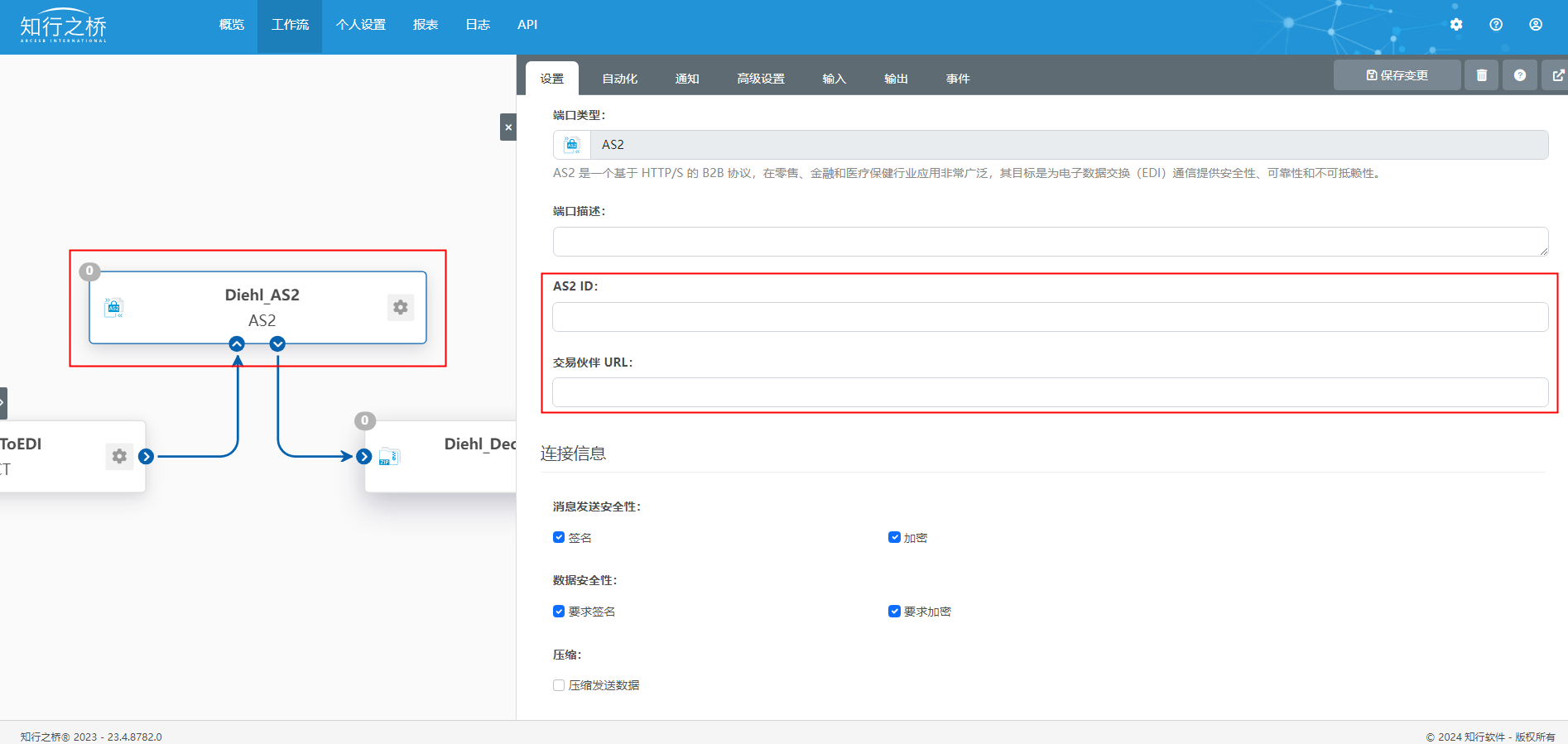

在知行之桥EDI系统中，需要创建一个AS2端口，单击AS2端口，在弹出的页面中，找到 设置 选项卡，在这里配置Diehl的AS2连接信息，包括：AS2 ID、URL、以及加密证书等。用户可以选择是否需要请求MDN回执，是否需要签名，以及同步还是异步传输。如下所示：

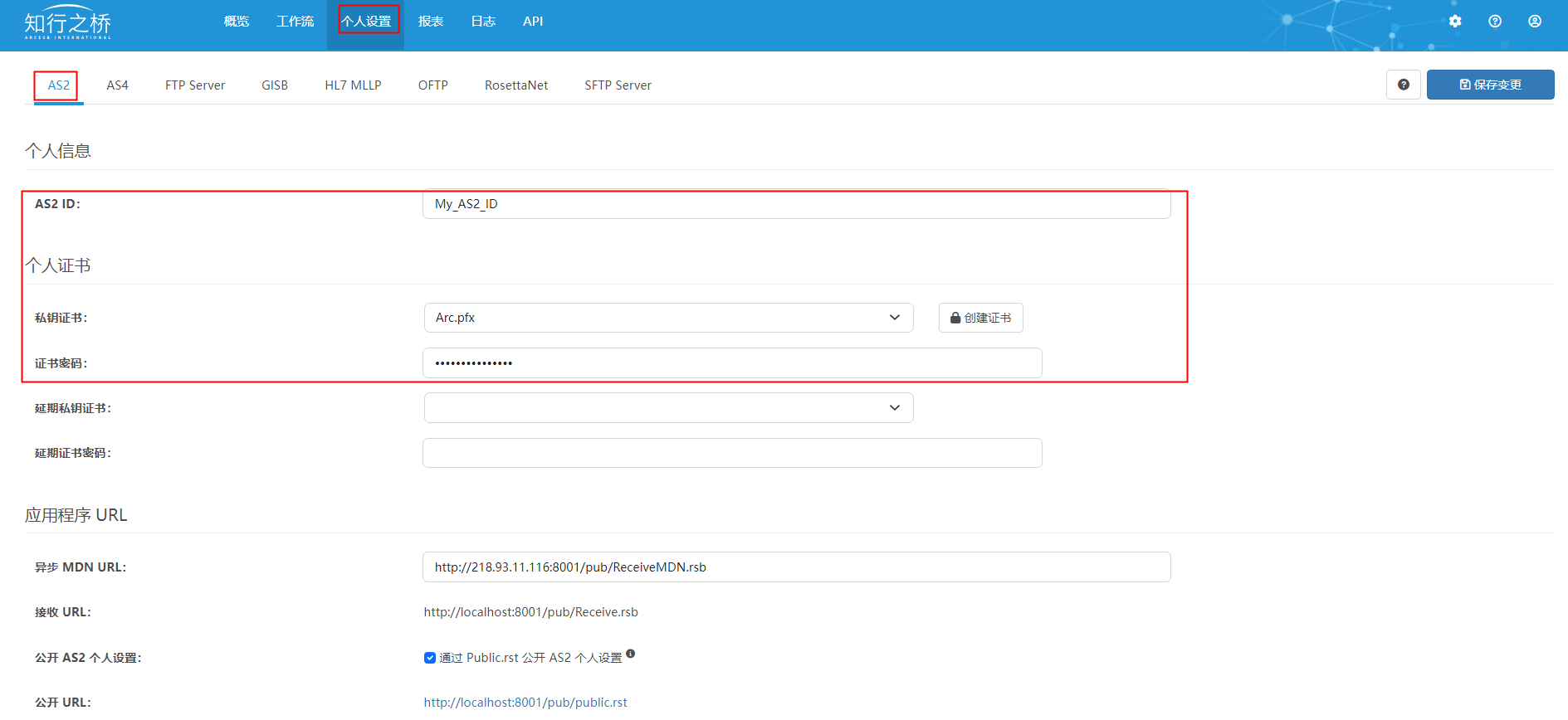

接下来需要点击页面上方的 个人设置 页面中的AS2选项卡，在这里填写H公司自己的AS2个人信息，配置私钥证书，如下所示：

配置好以上信息后，双方需要进行连接测试，确保能够成功收发文件。

数据格式转换

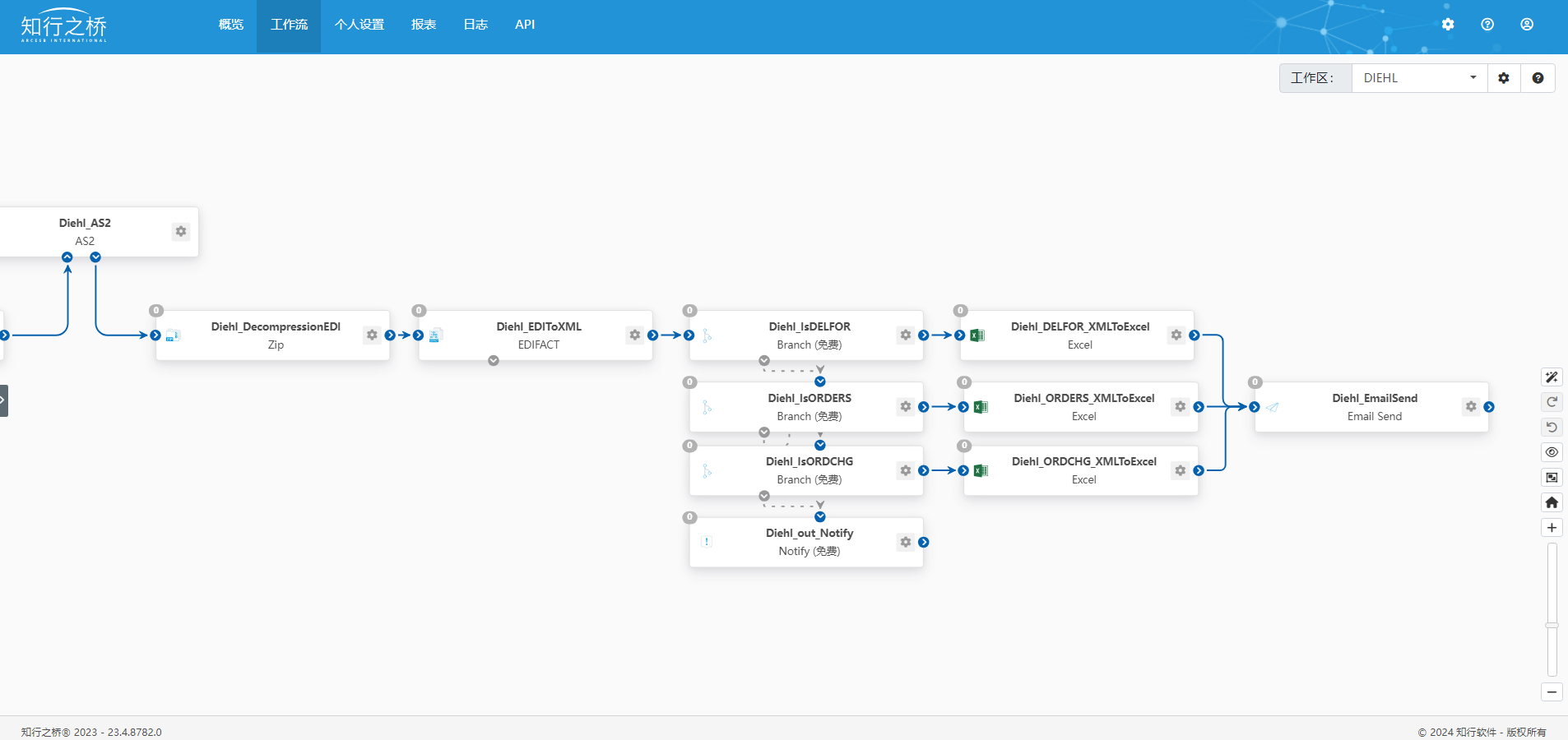

H公司接收来自Diehl的单据：

如上所示的工作流，主要实现H公司接收来自Diehl的单据：

1.DELFOR 交付预测
2.ORDERS 采购订单
3.ORDCHG 订单变更

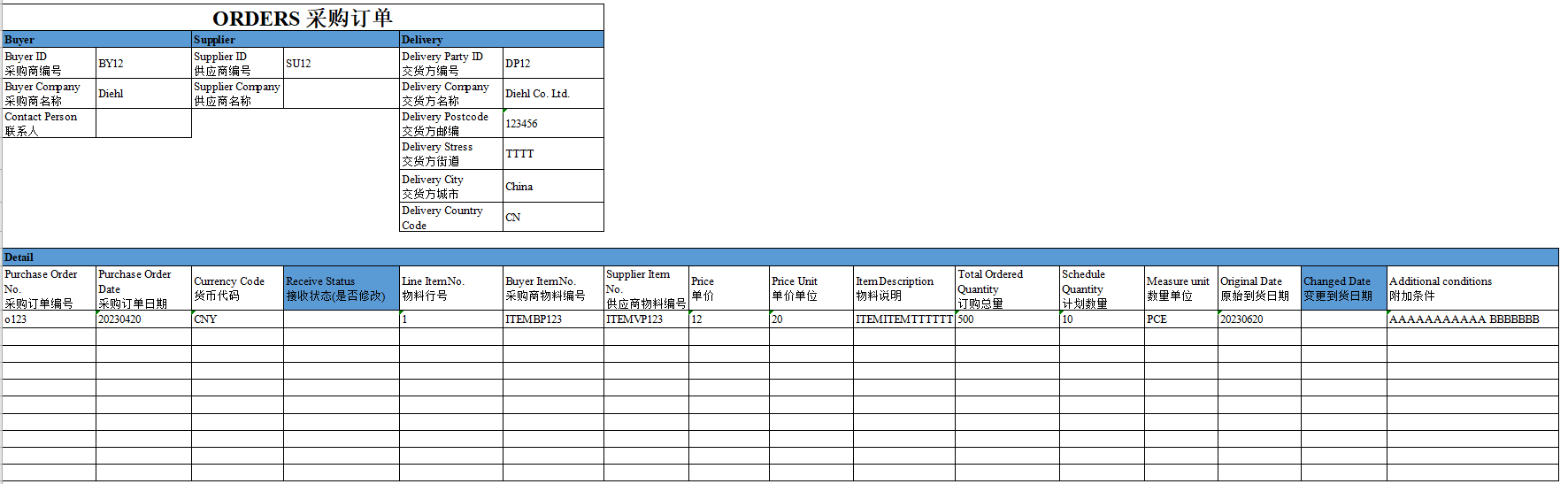

通过知行之桥EDI系统，将Diehl发来的上述文件进行格式转换，由EDI报文转换为Excel格式，并自动发送至指定邮箱中。以ORDERS采购订单为例，业务数据将会被提取至如下Excel模板中：

H公司需要发送给Diehl的单据：

如上所示的工作流，实现H公司需要发送给Diehl的单据：

1.ORDRSP 订单回复
2.DESADV 发货通知

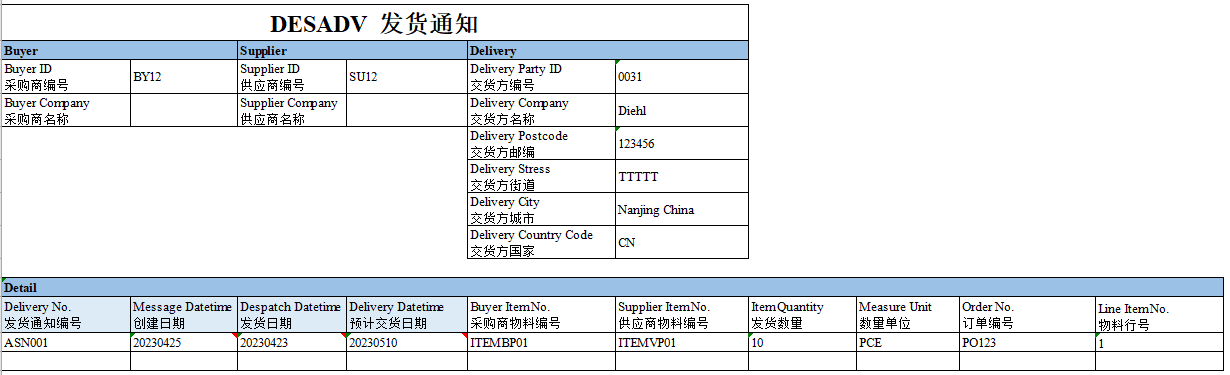

H公司的业务人员，需要填写EDI顾问分别为订单回复以及发货通知设计好的Excel模板，发送至指定邮箱。EDI系统会自动抓取数据，转换为符合EDIFACT报文标准的EDI报文，并发送给Diehl。以下是DESADV发货通知的Excel模板：

对接Diehl EDI 的准备工作

1.准备部署EDI系统的服务器

大多数情况下，建议企业在本地准备自己的服务器，用于部署 EDI 系统。

2.企业的开发人员需要配合完成的工作

企业在本地服务器上部署EDI系统，由于对接Diehl属于国外的企业，与国内存在时差，开发人员需要保证部署EDI系统的服务器24小时不间断地工作，监控挂机情况，一旦服务器不能工作，需要立刻恢复，确保EDI系统能够始终保持连通状态。

如果需要进行EDI系统与企业内部业务系统之间的集成，则需要IT人员参与，进行业务系统的字段开发工作。本案例中，采用了Excel方案，没有涉及到对于业务系统的开发工作。

3.企业的业务人员需要配合完成的工作

由于一个EDI项目需要同时传输多个单据，因此业务人员首先需要做的工作是与EDI顾问核对业务字段，明确各个字段需要传输的内容，如果遇到无法提供的数据需要及时与Diehl进行沟通。

项目注意事项

1.特殊版本号的配置

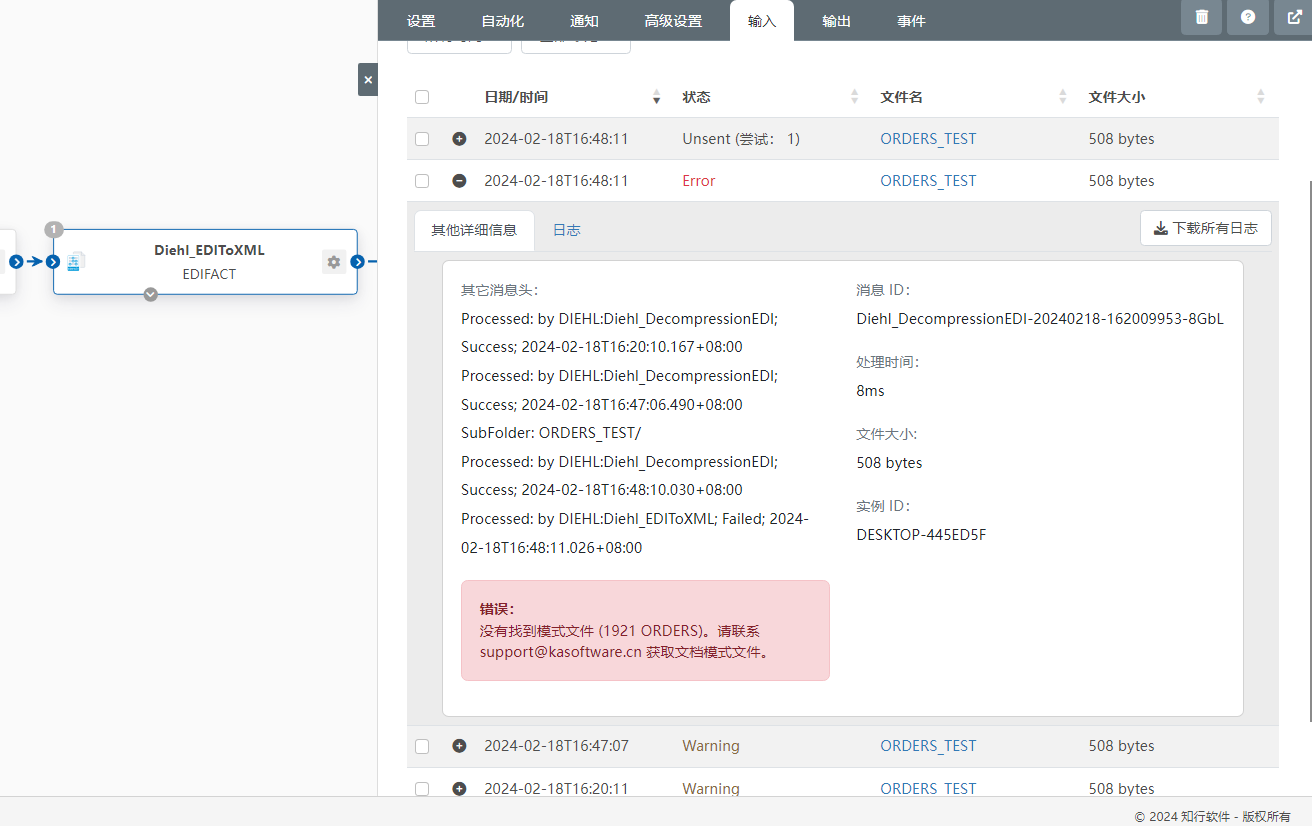

通过EDIFACT端口进行格式转换的时候，如果出现以下提醒：“错误：
没有找到模式文件 (1921 ORDERS)。请联系 support@kasoftware.cn 获取文档模式文件。”，则说明EDI系统中没有内置 92.1版本的模式文件，需要手动补充。

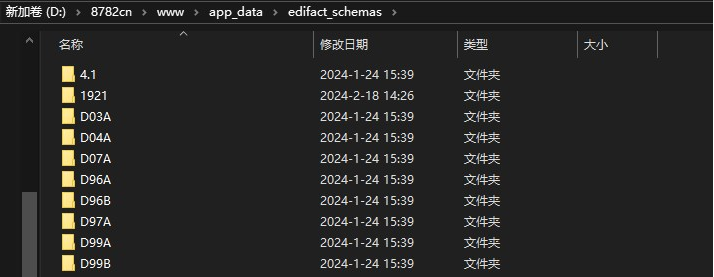

DIEHL使用的报文标准是EDIFACT Verson 92.1，如果你需要测试跟踪此标准下的各文件，需要先将获取到的1921文件夹放置在知行之桥安装目录\www\app_data\edifact_schemas目录下。

配置完成后即可正常处理文件了。

扩展阅读：Diehl EDI项目Excel方案示例工作流讲解及1921文件下载

知行之桥EDI系统中，对于不同的EDI国际报文标准预置了常用的标准文档，如果遇到本案例中类似的系统未包含的特殊标准，可以在指定路径下添加需要补充的文件即可正常转换。

2.Zip端口的使用

对于已有EDI项目经验的你而言，应该注意到了在接收Diehl发来的文件时，额外使用到了一个Zip端口。

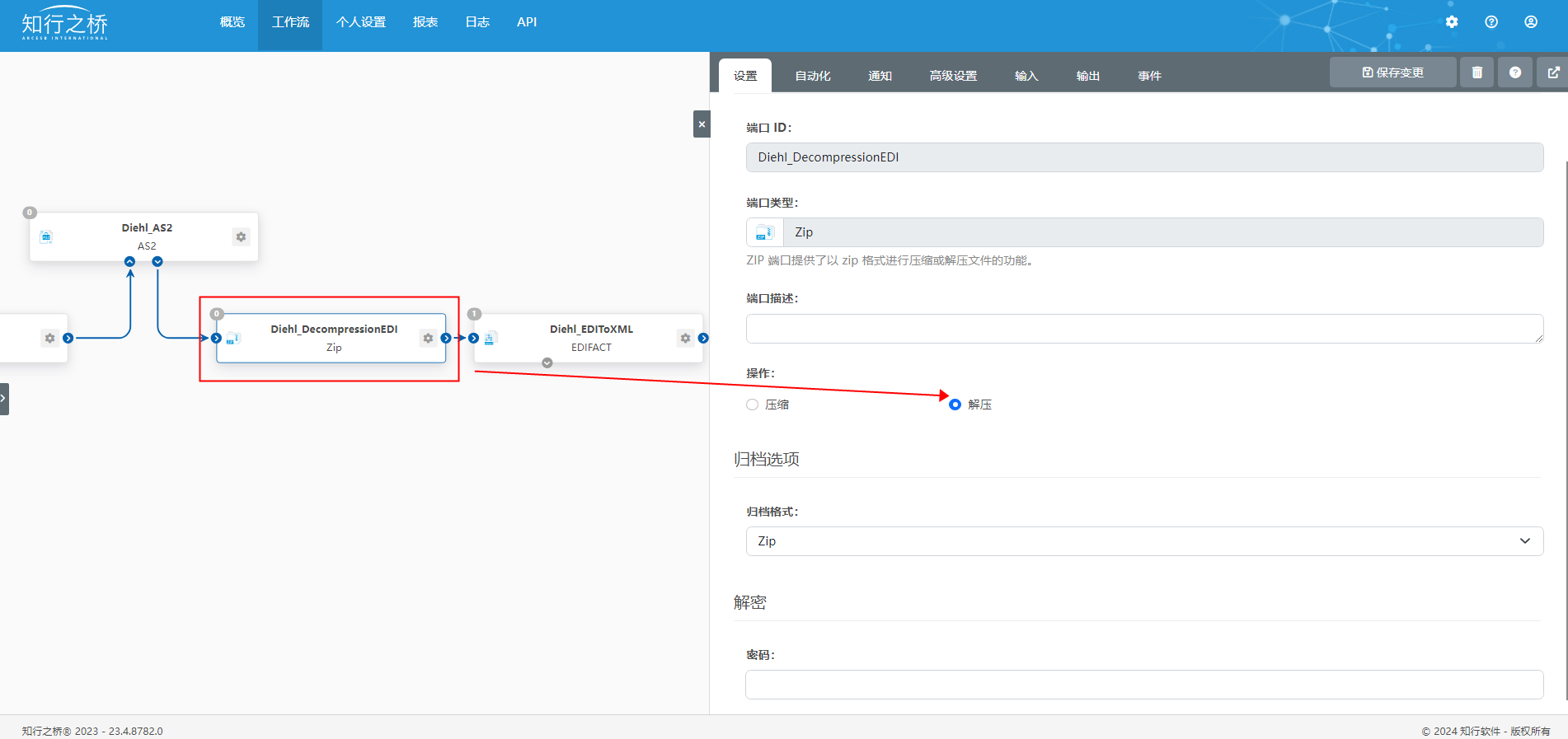

这是因为Diehl发来的文件被进行了压缩处理，需要先对其解压方可进行后续处理。H公司在工作流中可以创建一个Zip端口，并设置操作为解压：

用户可以在下方配置归档格式以及密码。

以上便是对接Diehl EDI 的全部内容了，如果你希望了解更多EDI信息，欢迎联系我们。
