BMW的汽车配送流程始于汽车“生产结束”,结束于“交付给宝马经销商”。BMW与其物流服务供应商之间没有直接的接口,EDI信息将会通过BMW的EDI供应商提供的VDLP(车辆分销物流平台)进行交换。
近期我们收到来自国内某汽车行业供应商L公司的需求:由于BMW更换了物流服务供应商,因此需要按照最新要求,通过EDI实现配送流程中的单据传输。
VDLP EDI 需求总览
传输协议
SFTP
传输数据标准
XML
传输的业务单据
VDLP发送给L公司:FV14(车辆运输订单),其中包含文件类型、文件ID、发送方以及接收方ID、货代ID、货代地址信息、发货方地址信息、收货方地址信息、运输方式、运输要求、发货时间、最终目的地等信息。
车辆运输订单将会涉及到两种类型:
EarlyVehicleTransportOrder表示初步/早期车辆运输订单,如果收到这种车辆运输订单,则不需要回复FV17。
VehicleTransportOrder 表示车辆运输订单,如果收到这种订单,需要根据订单信息,回复对应的FV17。
L公司发送给VDLP:FV17(车辆运输状态报告),其中包含文件类型、文件ID、发送方以及接收方ID、货代ID、提单号、装箱单号、运输方式、运输要求、运输工具信息、集装箱信息、卸货地点以及装货地点等信息。
L公司需要分别在刚发货以及货物到达两个时间节点向VDLP发送FV17。
在EDI传输过程中,VDLP要求必须通过SFTP传输协议传输XML形式的业务数据。L公司发送给VDLP的文件名并没有特殊要求,VDLP发出的文件会将文件类型体现在文件名中,例如:VehicleTransportOrder_#########.XML,#号位置一般是由具有唯一性的数字组成。
VDLP EDI 对接解决方案
与VDLP搭建SFTP传输通道
SFTP(SSH File Transfer Protocol)安全文件传输协议,与FTP有着几乎一样的语法和功能。SFTP服务器有三种认证方式:密码,公钥以及多重认证方式。在与VDLP的EDI项目中,采用密码认证。

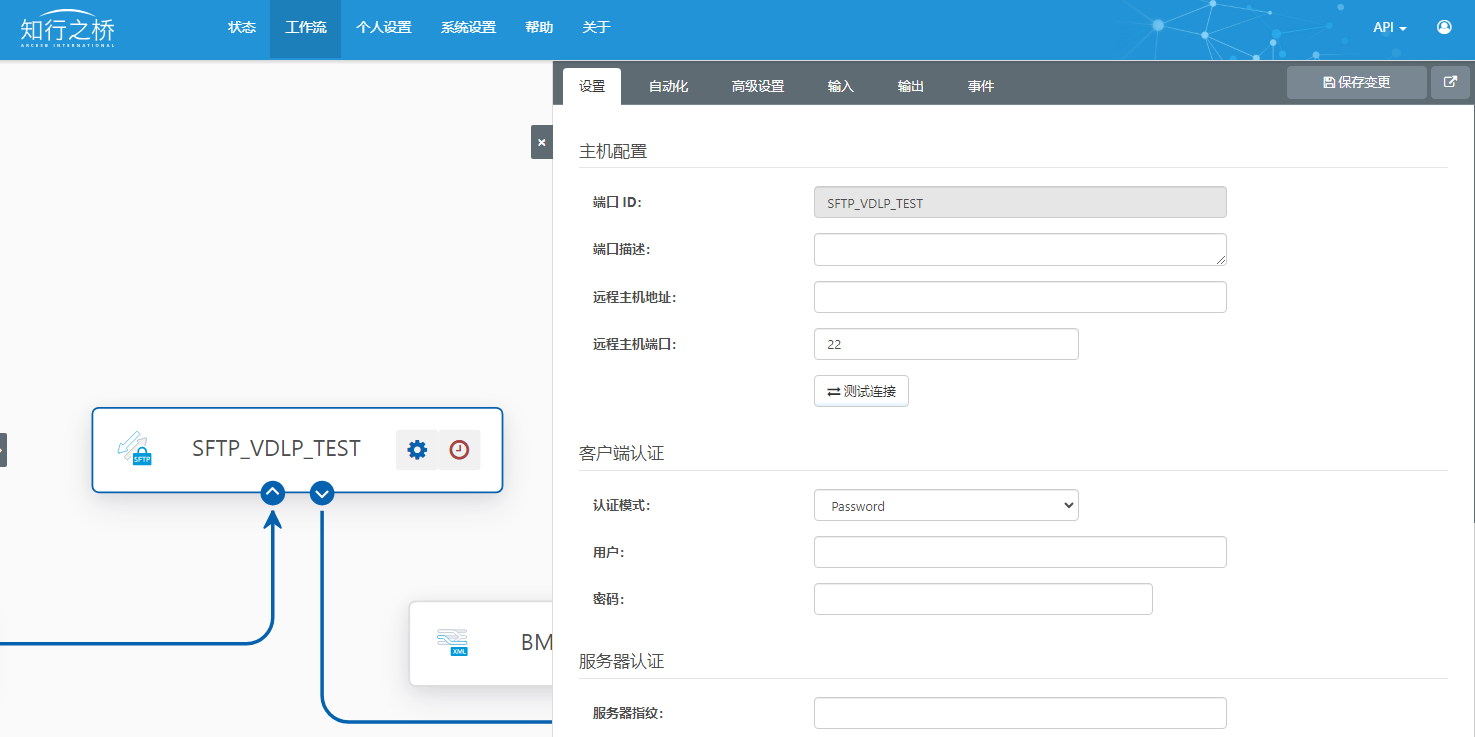

点击SFTP端口,在弹框页面中找到 设置,在这个页面中配置VDLP的SFTP连接信息,包括主机名称或地址、远程主机端口。在客户端认证中,需要配置登录SFTP的用户名和密码,服务器认证部分配置服务器指纹(表示SFTP服务器的证书指纹,也可以设置为包含服务器公钥的证书文件)。高级设置中可以修改SFTP本地文件夹所在的位置。
格式转换
由于本次EDI项目中传输的是XML格式,需要通过XMLMap端口实现VDLP要求的XML与数据库XML之间的格式转换。
系统集成
L公司内部具有业务系统,因此可以通过数据库中间表的方式实现业务系统与知行之桥EDI系统之间的格式转换。采用一张或多张数据库表作为中间表,存放知行之桥EDI系统收到EDI报文后解析所得的业务数据,以及发送EDI报文需要ERP提供的数据。中间数据库表,顾名思义它不等于ERP系统的生产数据库表,ERP仅在这个数据库中存放EDI发送报文所需的业务数据,和读取EDI接收的业务数据。

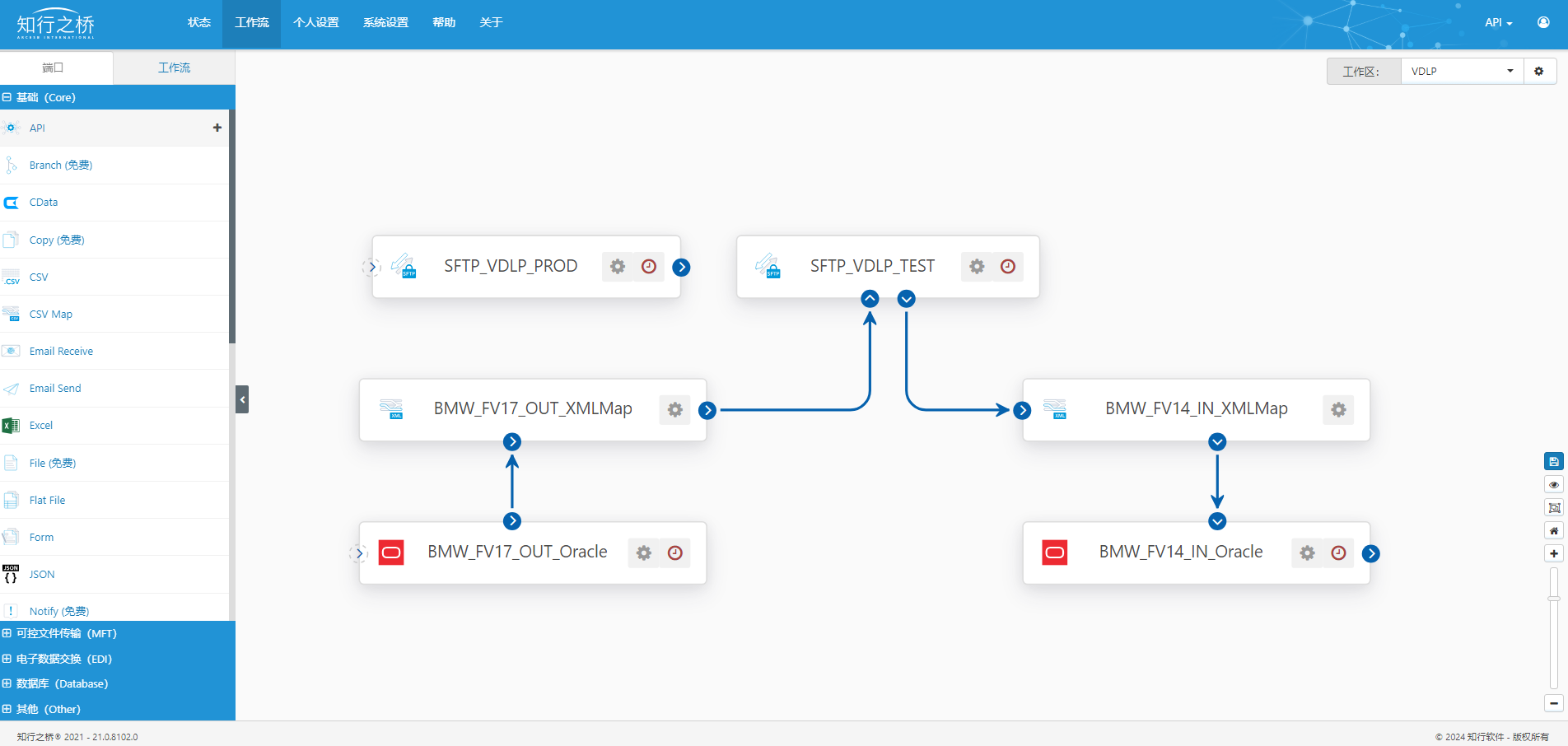

知行之桥EDI系统和ERP系统,通过各自的接口来连接中间数据库表,实现从中间数据库表中存放和读取数据。下图所示便是知行之桥EDI系统中的数据库端口,用于配置数据库表信息,完成与中间数据库表的连接。目前支持的数据库有:MySQL、PostgreSQL、SQLite、SQL Server、Oracle等。在本次项目中选择的数据库为Oracle。
我们的EDI 实施顾问会根据VDLP提供的XML规范文件整理需要传输的业务信息,与L公司的业务人员共同协商需要的字段信息。在跟客户确认业务字段后,ERP和EDI工程师沟通数据库表的结构,根据字段的主从关系来定主从表的结构,确认最终的数据库表结构,进行数据库建表,并进行测试。
