轮胎行业EDI：Tigar 轮胎EDI项目案例

Tigar 轮胎是一家塞尔维亚轮胎制造公司，自2007年开始，被轮胎制造商米其林持有。

Tigar通过EDI来传输与供应商之间的业务单据，优化业务流程。本文将从EDI需求概览、如何基于知行之桥EDI系统实现与Tigar的EDI对接以及项目回顾这三个部分为大家展开介绍。

EDI需求概览

EDI传输协议

Tigar选择通过SFTP与其交易伙伴传输EDI单据，SFTP（SSH File Transfer Protocol）安全文件传输协议，与FTP有着几乎一样的语法和功能。而在对接Tigar的EDI项目中，Tigar作为SFTP Client，其供应商作为SFTP Server。

SFTP Server的特性包括：Zlib压缩传输、AES & 3DES加密、公共密钥和密码身份认证。支持IPV6地址、符合FIPS 140 – 2的加密以及Windows用户管理。可以快速、简单的进行自动化安全文件传输。

扩展阅读：如何使用知行之桥EDI系统实现SFTP Client和SFTP Server连接？

EDI报文标准

国际通用的EDI报文标准有很多，Tigar选择使用的EDIFACT，是由联合国主导开发制定的国际通用 EDI 标准。

扩展阅读:EDIFACT学习手册

实施方案

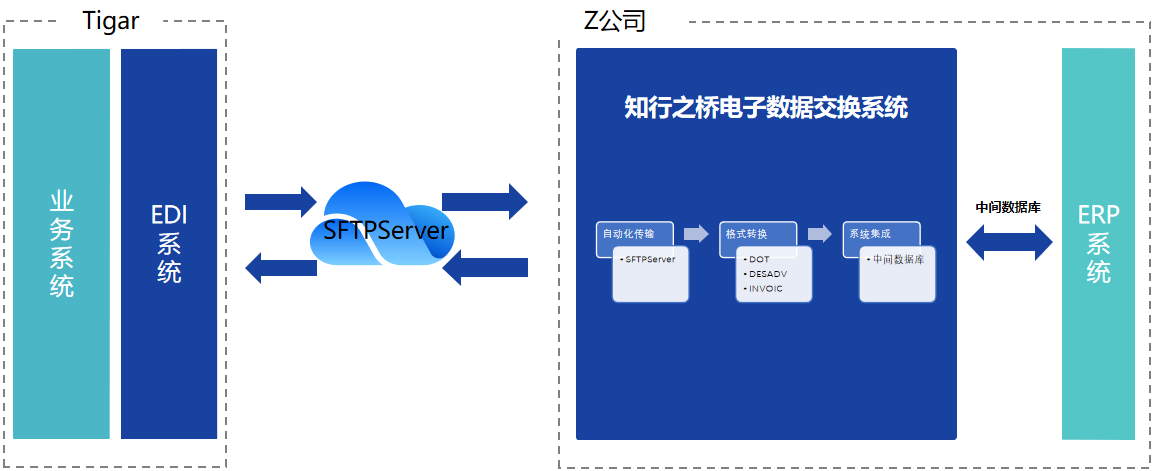

知行之桥EDI系统支持多种集成方案，根据供应商的实际情况，经沟通后选择中间数据库方案。

中间数据库表，作为EDI系统和ERP系统间数据传输的纽带，它既可以用于EDI数据的溯源，避免纠纷，也保证了EDI和ERP集成后的平稳运行。EDI和ERP约定不直接修改中间数据库表中的数据，以此完整保留EDI所传输数据，方便在出现业务数据争议时进行数据溯源；ERP自行从中间数据库表抓取及存放数据，不直接修改ERP生产数据库的数据，便是在EDI和ERP集成中对ERP系统平稳运行的一个侧面保护也可以在不影响ERP原有业务的基础上完成和EDI的集成。

知行之桥EDI系统和金蝶ERP系统，通过各自的接口来连接中间数据库表，实现从中间数据库表中存放和读取数据。知行之桥EDI系统中的数据库端口，用于配置数据库表信息，完成与中间数据库表的连接。目前支持的数据库有：MySQL、PostgreSQL、SQLite、SQL Server、Oracle等。

基于知行之桥EDI系统对接Tigar EDI

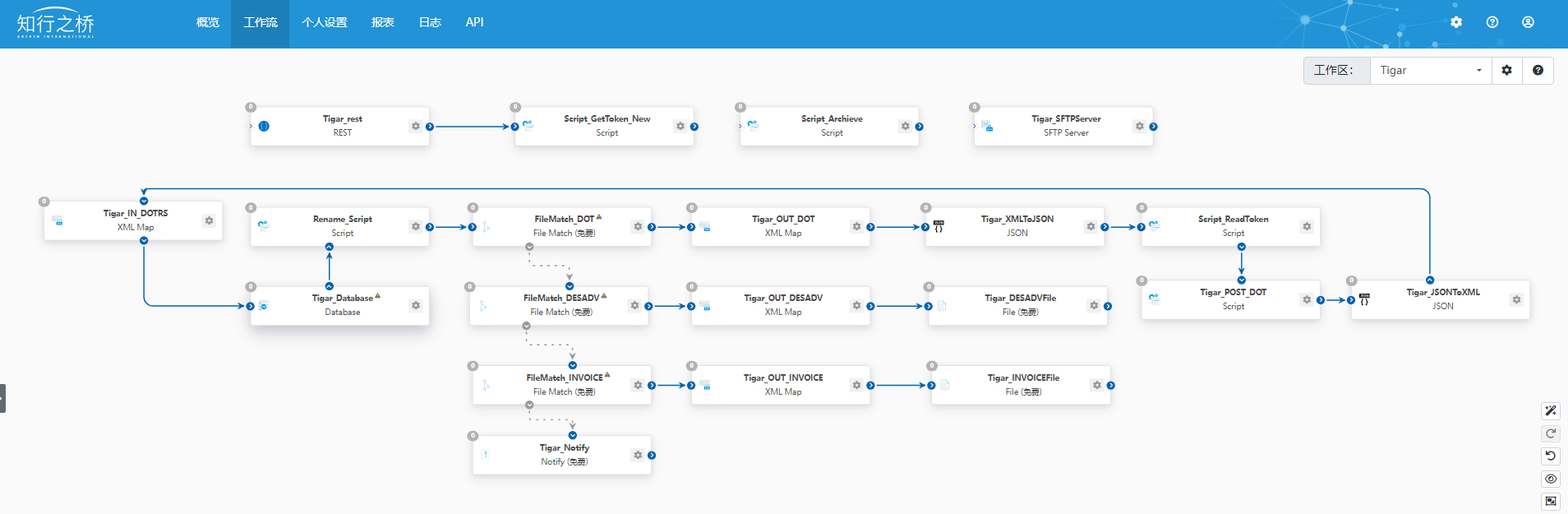

实现与Tigar的EDI对接需要在知行之桥EDI系统中搭建如下所示的工作流：

工作流中使用到的各类端口功能如下：

• SFTPServer 端口：作为 SFTP 的服务端，提供文件上传下载服务；
• Database 端口：数据库端口，用来连接Z公司本地的数据库，实现从数据库中读取数据并将数据写入数据库中的功能。此项目中 Tigar_Database 端口用来连接本地 DB2 数据 库，从数据库中获取 DESADV、INVOIC 和 DOT 的相关数据，并将 Tigar 返回的 DOT response 信息写入数据库中。
• Script 端口：用来实现不同功能的脚本，此项目中使用此端口实现了文件重命名，调用外部 API 获取 token,以及调用外部 API 发送 JSON 文件的功能。
• FileMatch 端口：根据不同的文件名匹配文件，转发到此端口的文件会与此端口中的过滤条件进行匹配。
• XML Map 端口: 用来映射不同格式的 XML 文件，此项目中主要用来将 DOT，DESADV和 INVOIC 的数据库表格式的 XML 文件映射为自定义的 XML 文件，或者 JSON 格式的 XML 文件，同时将 JSON 格式的 Response XML 文件映射为数据库表格式的 XML文件。
• JSON 端口: 主要功能是实现 JSON 格式的文件和 XML 格式的文件之间的相互转换。

建立SFTP连接

SFTP Server的特性包括以下几点：

• Zlib压缩传输
• AES&3DES加密
• 公共秘钥和密码身份认证
• 支持IPV6地址
• 符合FIPS140-2的加密
• Windows用户管理

首先需要配置自己的SFTP Server信息，打开知行之桥EDI系统的工作流界面，单击界面上方的个人设置，在个人设置界面找到SFTP Server并打开，进行服务器配置。端口号是SFTP Server要使用的端口号（一般为22），还需要在这个界面上传私钥证书，并且设置证书密码（如果没有私钥证书，可以点击服务器证书后的创建证书，进行创建）。下面的根目录是SFTP服务器根目录的绝对路径。配置完成后点击保存变更。

项目回顾

Tigar EDI 数据流

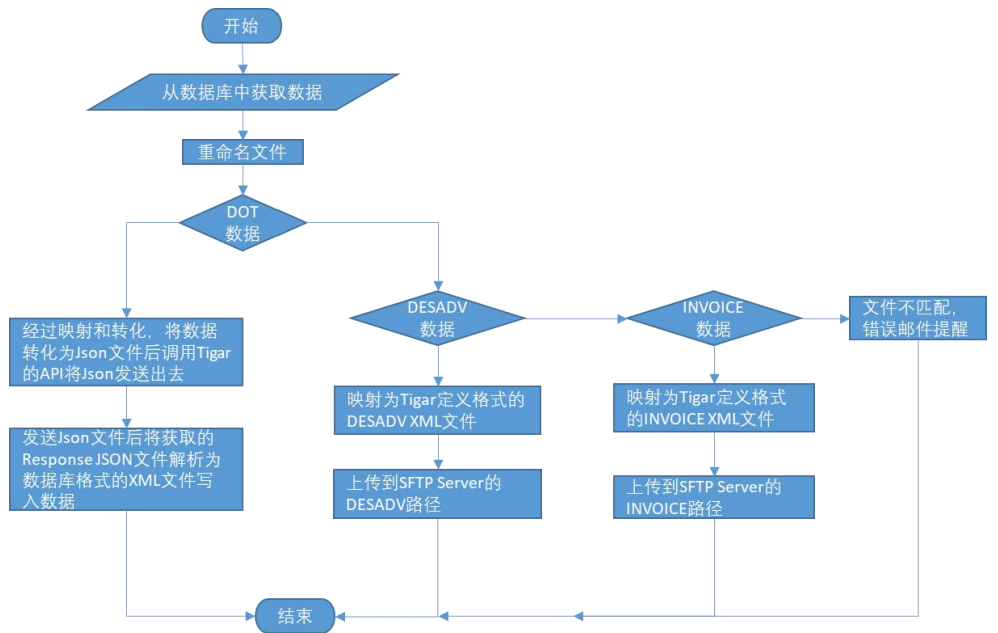

本次对接Tigar的EDI项目中，从中间数据库中获取数据，通过知行之桥EDI系统的匹配与转换。对于DOT文件，通过Script端口调用Tiger的API，将文件发送给Tiger。对于DESADV 和 INVOIC文件，则需要上传到 SFTP Server 上，Tigar 使用分配的账号登录此 Server 获取文件。数据流程图如下所示：

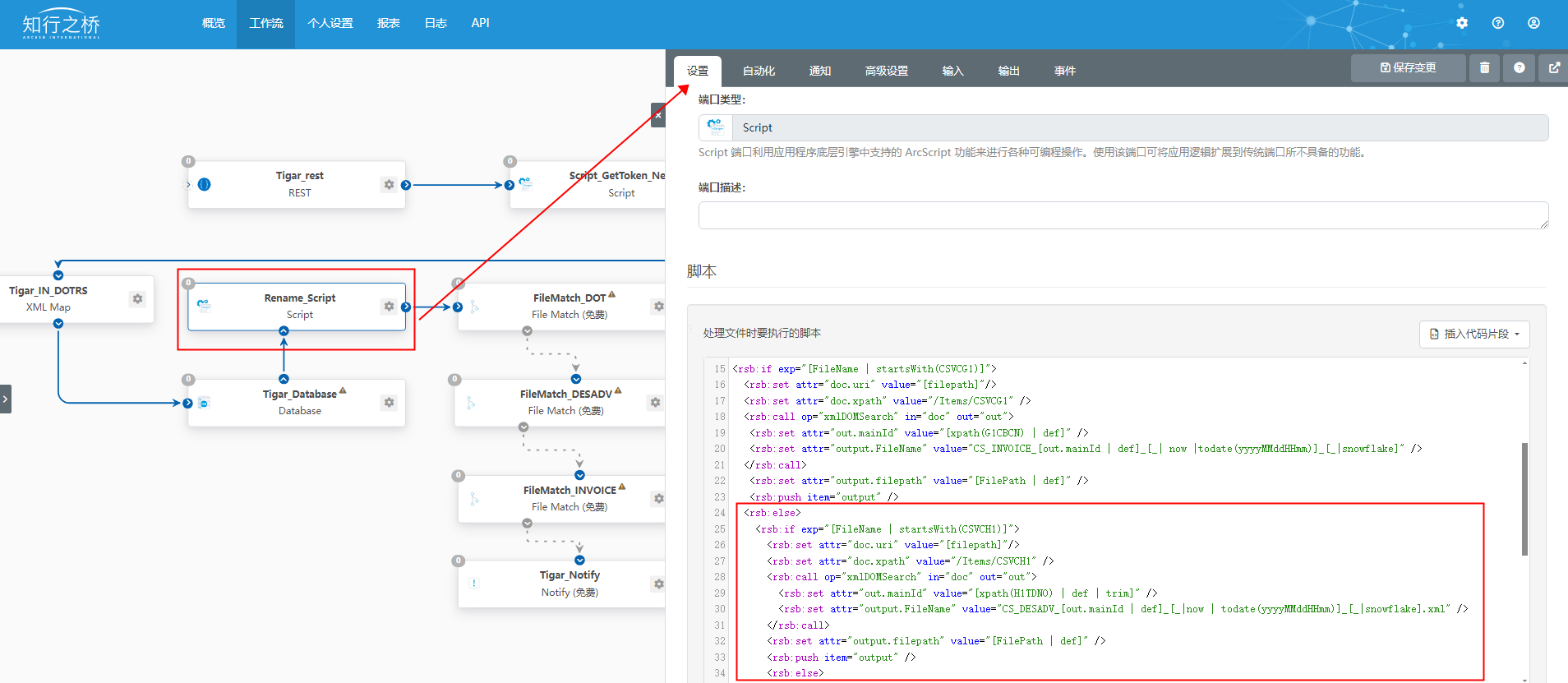

使用Script端口实现文件重命名

对接Tiger的工作流中，被命名为Rename_Script的端口，能够编写脚本实现重命名文件的功能，根据不同的数据库文件的名称，将文件重命名为以 DOT、DESADV 或者 INVOIC 开头的文件，并将此文件的业务主键添加到文件名称中，以便之后的业务处理。

了解更多 EDI 信息，请参阅: EDI 是什么？
