如何计算EDI项目中需要的端口数？

知行之桥EDI系统中的端口可以被理解为功能模块，常见的EDI文件传输功能如AS2、OFTP以及SFTP等，EDI报文映射功能如XMLMap以及EDI报文转换功能如X12、EDIFACT和VDA等，这些功能被封装进一个个端口中，再由端口组成工作流展示在可视化界面中，以便用户了解文件的传输流程，快速定位问题。

为什么需要评估EDI项目需要的端口数？

知行软件针对不同的用户需求，提供四种版本的EDI软件——知行之桥，分别是基础版（单端口），标准版（20端口）、专业版（50端口）和企业版（无限制端口）。可以看到，选择何种版本的EDI系统是根据端口数量进行区分的，而在一个EDI项目中需要用到多少个端口则与EDI需求息息相关。

因此企业应该先确认好EDI需求：

• 使用何种传输协议
• 使用何种报文标准
• 需要传输几种业务单据
• 是否需要实现EDI系统与业务系统的集成

明确以上需求后，则可以评估需要的端口数。接下来我将以不同需求的EDI项目为例，为大家介绍如何计算端口数。（注：此计算方式基于知行之桥EDI系统V2024版8913）

BBA EDI 项目

BBA EDI需求

BBA EDI项目使用的传输协议为 OFTP，报文标准为EDIFACT，传输的报文类型为：接收DELINS以及发送AVIEXP，选择的集成方案为中间数据库方案。

端口计算

在知行之桥EDI系统V2024 8913中，将传输端口根据发送方向和接收方向进行了拆分，因此视觉上是两个端口，实际计算端口的时候为一个端口。

我们按照传输+格式转换+集成的思路，计算下上述需求需要使用的端口数：

1.传输端口*1：OFTP端口
2.格式转换端口*4：对一种业务单据进行格式转换需要一个XMLMap端口，而对于发送和接收2个方向的转换需求，EDIFACT端口需要使用2个。EDI需求中提到了2种报文类型，因此需要使用4个转换端口。
3.集成端口：集成端口需要区分发送和接收2个方向，因此需要使用2个SQL Sever端口。

最终使用端口总数为：7个。

工作流示例

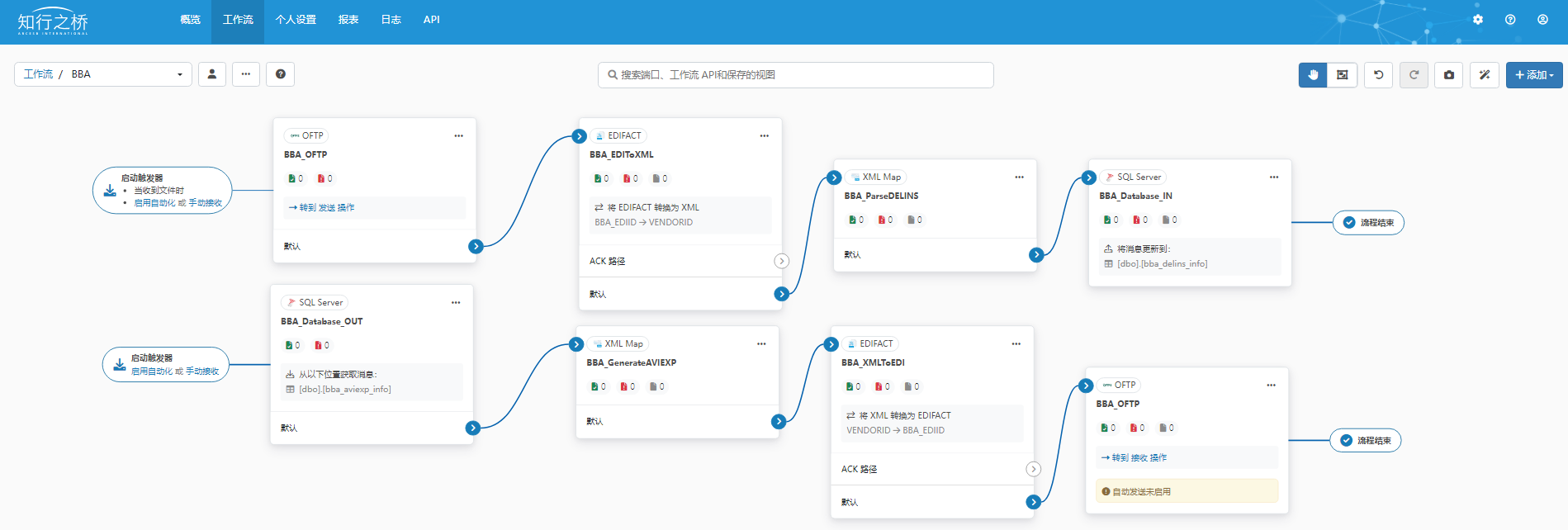

接下来让我们看看这7个端口应该如何组合才能实现需求吧！针对上述需求搭建如下所示的工作流：

从BBA处获得数据时，数据将被自动进行格式转换，最终将数据存放至数据库中间表中。向BBA发送数据时，EDI系统会从数据库中间表中获取数据，经格式转换后，自动发送给BBA。

BRP EDI项目

BRP EDI项目使用的传输协议为 AS2，报文标准为X12，传输的报文类型为：接收850，860，830，862以及发送856，855，865，不用实现系统集成，选择Excel方案。

端口计算

在知行之桥EDI系统V2024 8913中，将传输端口根据发送方向和接收方向进行了拆分，因此视觉上是两个端口，实际计算端口的时候为一个端口。

我们按照传输+格式转换+集成的思路，计算下上述需求需要使用的端口数：

1.传输端口*1：1个AS2端口
2.格式转换端口*9：2个X12端口，7个Excel端口
3.其他端口*2：1个Email Send端口，1个Email Receive端口
4.免费端口*8：7个Branch端口，1个Notify端口

最终使用端口总数为：20个，其中付费端口12个，免费端口8个。

注意：在知行之桥EDI系统中，有一些免费端口，这些端口大多是一些基础端口，用户可以免费使用，可以不计入整体的端口预算中。

工作流示例

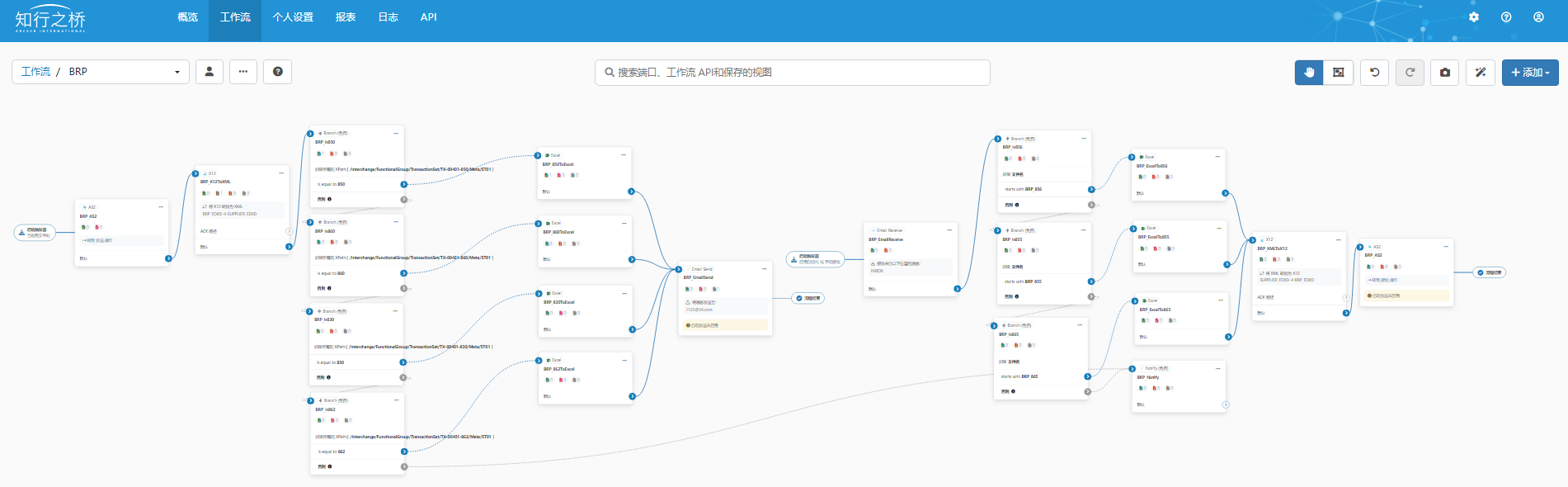

接下来让我们看看这20个端口应该如何组合才能实现需求吧！针对上述需求搭建如下所示的工作流：

由于使用到的端口数量较多，为了完整展示工作流，页面中可能无法直接看清端口使用细节，用户可以通过鼠标滚轮控制工作流的缩放程度。

从BRP处获得数据时，数据将被自动进行格式转换，最终将数据存放至Excel模板中，并通过邮件自动发送给用户。向BBA发送数据时，用户只需要将填写好的Excel文件发送至指定邮箱中，EDI系统即可获取数据，并进行格式转换，发送给BRP。

Onsemi EDI 项目

Onsemi EDI需求

Onsemi EDI项目使用的传输协议为 AS2，报文标准为X12，传输的报文类型为：接收855以及发送850，选择的集成方案为API方案，Json格式。

端口计算

在知行之桥EDI系统V2024 8913中，将传输端口根据发送方向和接收方向进行了拆分，因此视觉上是两个端口，实际计算端口的时候为一个端口。

我们按照传输+格式转换+集成的思路，计算下上述需求需要使用的端口数：

1.传输端口*1：AS2端口
2.格式转换端口*4：对一种业务单据进行格式转换需要一个XMLMap端口，而对于发送和接收2个方向的转换需求，X12端口需要使用2个。EDI需求中提到了2种报文类型，因此需要使用4个转换端口。
3.基础端口：需要区分发送和接收2个方向，因此需要使用2个JSON端口。

最终使用端口总数为：7个。

工作流示例

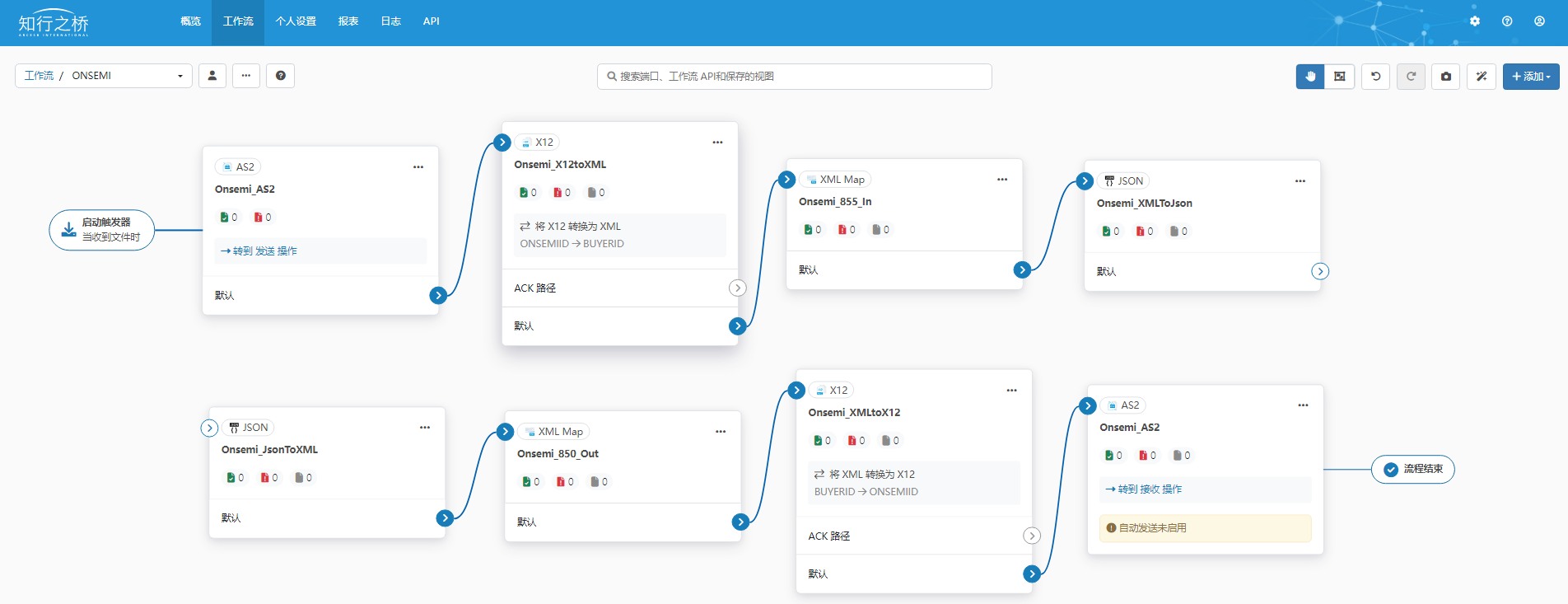

接下来让我们看看这7个端口应该如何组合才能实现需求吧！针对上述需求搭建如下所示的工作流：

接收Onsemi发来的文件时，EDI系统会将EDI报文成功解析为对应的Json文件，接下来还需要将其发送到ERP系统对应的API中，这样才能完成EDI报文与ERP系统的集成。需要给Onsemi发送文件时，知行之桥EDI系统支持使用POST或者GET请求，获取JSON文件，并将其进行格式转换，并发给Onsemi。

通过上述内容，用户可以快速预估当前EDI项目需要的端口数，选择适合自己的软件版本，不必一味追求高版本的产品。如果您在计算过程中遇到任何疑问，欢迎随时联系我们。
