德科斯米尔DRX EDI项目案例

德科斯米尔Draexlmaier(以下简称DRX)是一家专注于高性能材料和产品的制造商，特别是在汽车、航空航天、工业和消费品等领域。DRX 以其先进的研发能力和创新的生产技术著称，致力于为客户提供轻量化、高强度和耐用的材料解决方案，以满足严格的行业标准和可持续发展的需求。

汽车行业K公司作为DRX的供应商，收到来自德国DRX的EDI对接邀请，希望双方能够通过EDI传输业务单据，近期我们帮助汽车行业K公司顺利完成了对接DRX的EDI项目。

梳理需求文档

项目前期需要明确DRX的EDI需求都有哪些，本案例中，DRX使用的传输协议为OFTP2，报文标准为EDIFACT，传输的单据类型包括：DELJIT短期交付预测、DELFOR长期交付预测以及DESADV发货通知。

DRX会向供应商提供一个包含其OFTP连接信息的表格，供应商需要在这个表格中填写自己的OFTP连接信息，并将表格发给DRX。

此外DRX还会针对每种业务单据向供应商提供相应的EDI规范文档，作为EDI项目实施的参考，DELJIT短期交付预测、DELFOR长期交付预测以及DESADV发货通知的EDI规范文档版本号均为D96A。

EDI连接测试

DRX向供应商提供的OFTP表格中将会体现双方的地址信息、EDI团队的联系方式、OFTP中需要用到的SSID以及SFID、IP地址、端口号、虚拟文件名要求、证书信息以及编码方式等。此表格中的信息是双方配置OFTP连接通道的参考。需要使用Odette证书，供应商需要单独购买。

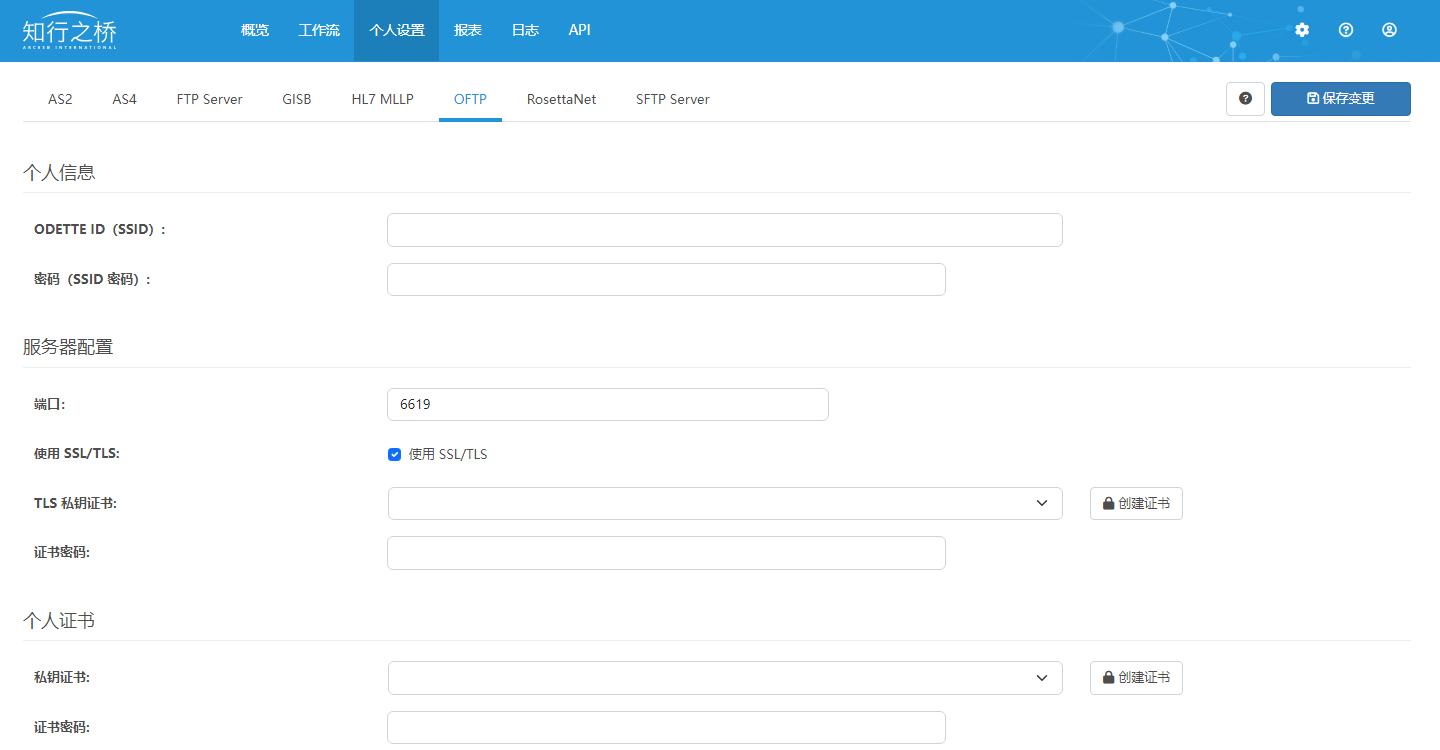

本案例中，无论是DRX还是供应商K公司都只有一套正式环境，因此不用区分生产和测试环境。通过知行之桥EDI系统实现与DRX的OFTP连接，首先需要在页面上方的 个人设置 选项卡下，配置供应商自己的OFTP连接信息。

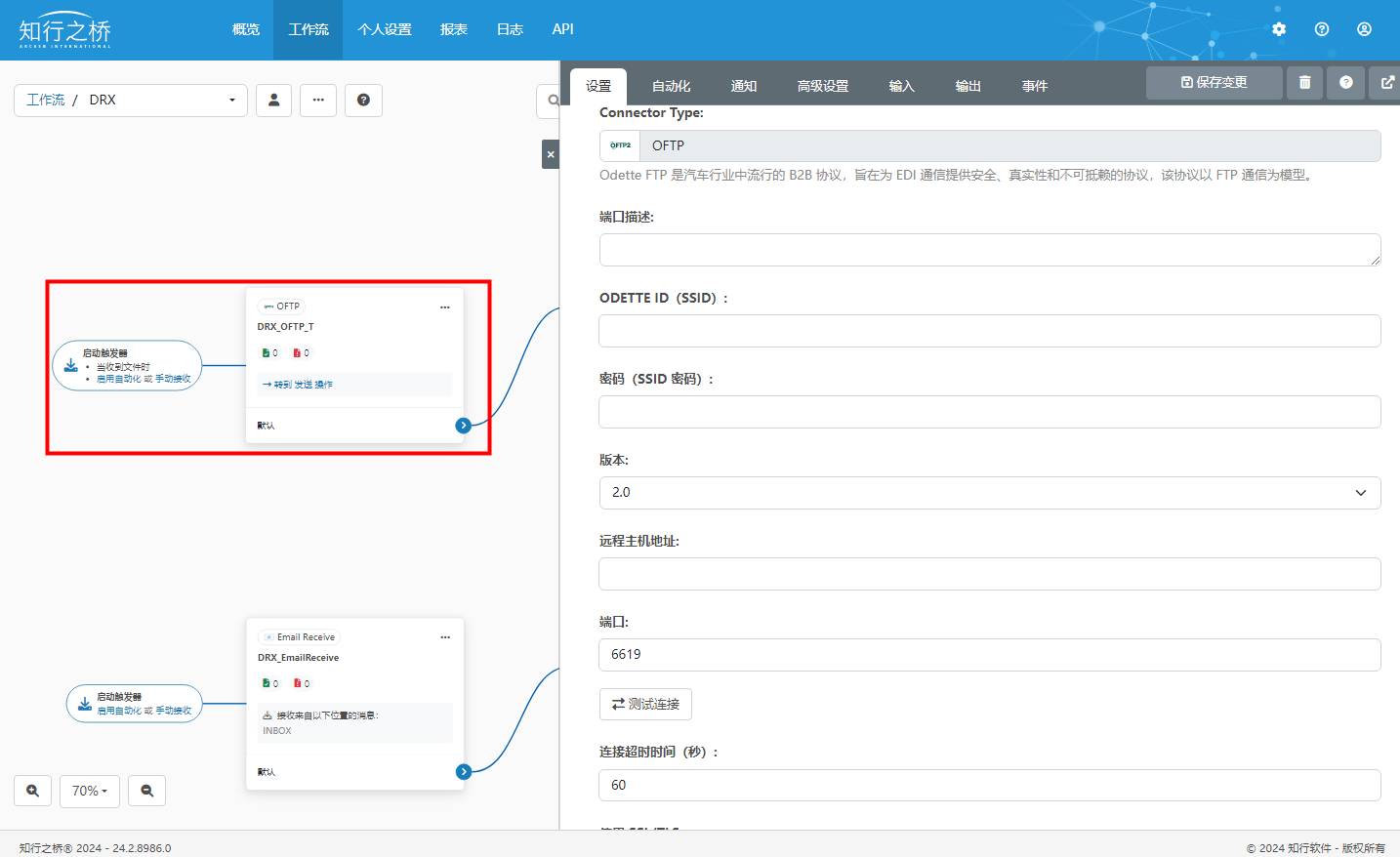

接下来在 工作流 选项卡下，点击下图左上方的 OFTP 端口，在右侧弹窗的 设置 选项卡下配置DRX的OFTP连接信息。

实施方案

供应商的EDI系统与DRX的EDI系统之间可以通过OFTP2传输通道建立连接，那么供应商应该如何将业务数据提供给EDI系统呢？

如果供应商内部有ERP系统，则可以选择与EDI系统进行系统集成。本案例中，供应商K公司内部没有ERP系统，因此选择使用Excel方案。知行之桥EDI系统收到来自DRX的DELFOR长期交付预测以及DELJIT短期交付预测后，会将数据解析进Excel模板中，并自动发送至指定邮箱。

供应商向DRX发送DESADV发货通知时，只需要业务人员填写DESADV Excel模板，并发送至指定邮箱，EDI系统将会自动抓取并将其进行格式转换，并发送给DRX。

需要注意，这里的Excel模板由知行的EDI实施顾问进行设计，设计完成后，需要与供应商的业务人员进行确认，例如是否需要进一步调整模板，模板中涉及到的EDI报文中要求的业务信息，供应商是否能够提供等问题，不用再和DRX确认。

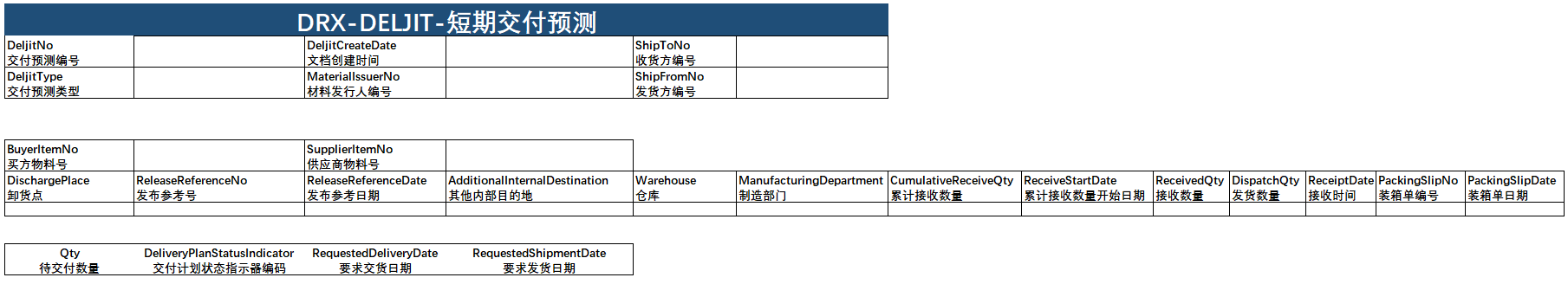

DELJIT短期交付预测

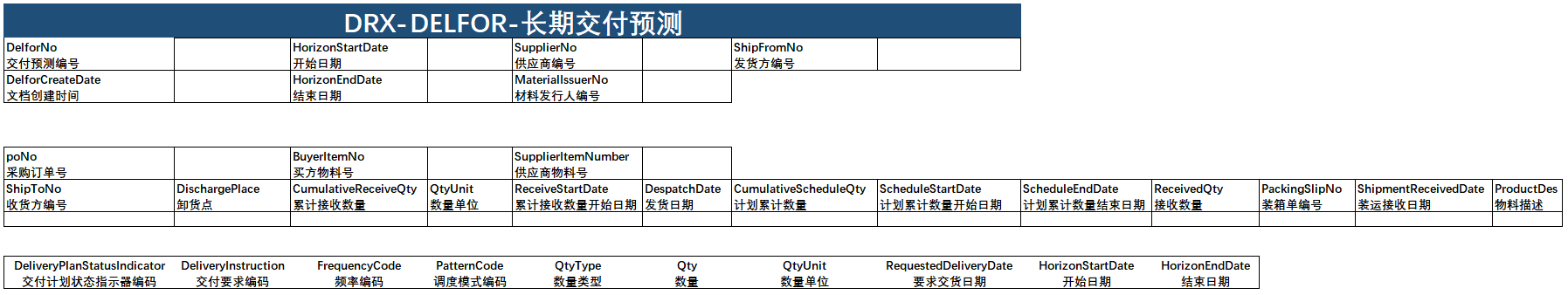

DELFOR长期交付预测

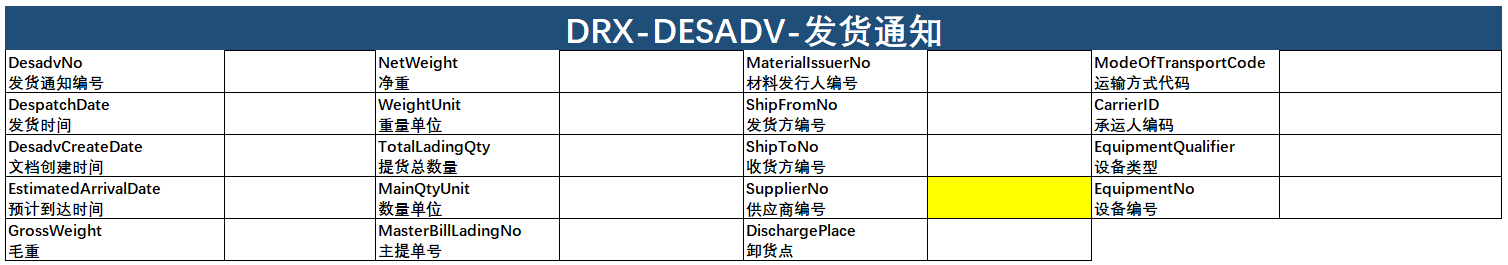

DESADV发货通知

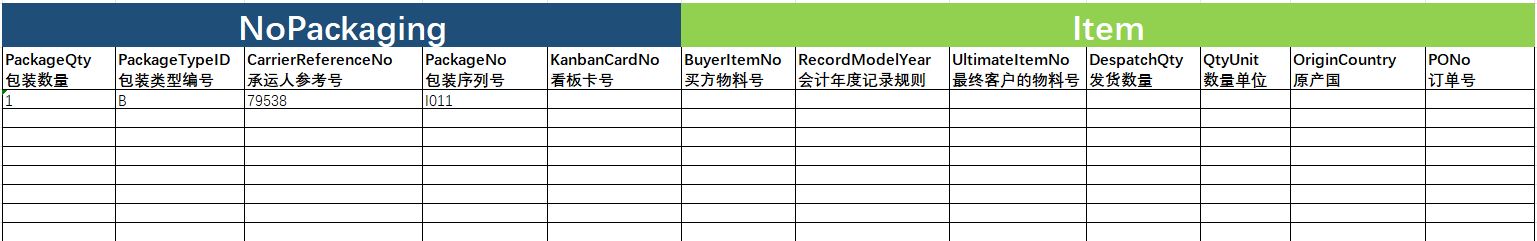

供应商需要根据DRX发来的DELFOR以及DELJIT回复DESADV发货通知，业务人员需要填写如下的Excel模板，并将其发送至指定邮箱中，EDI系统将会自动抓取并进行进一步的格式转换。

主要信息：

SinglePack：单包装的包装信息

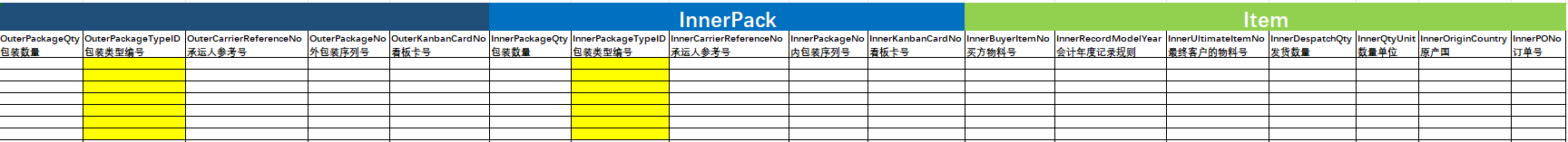

PalletPack：

1.包装方式

本次EDI项目中，涉及到的包装方式有三种：

• Inner
• Outer
• No packaging hierarchy

其中Inner和Outer对应上述的PalletPack表格，而No packaging hierarchy则对应SinglePack表格。因此EDI实施顾问在设计Excel模板时会考虑到所有的包装方式，表格中的内容并非都是必填项，供应商只需要根据实际发货情况进行填写即可。

2.发货通知编号

DRX规定发货通知编号由长度不超过8位的数字组成，需要确保唯一性，一年内不能重复。例如将发货通知的填写日期作为发货通知编号：20240920。

EDI业务测试

业务测试环境需要验证EDI报文的结构是否正确以及填写的业务数据是否能够被对方顺利解析。

DRX会发来DELFOR以及DELJIT的生产数据，通过知行之桥EDI系统接收并且进行格式转换后，将其转换为Excel格式并通过邮件发送给供应商。供应商需要根据收到的DELFOR、DELJIT以及实际发货情况，填写DESADV发货通知的Excel模板，发送至指定邮箱，EDI系统将会自动抓取并将其转换为DESADV报文，通过OFTP发送给DRX。

挑战与解决方案

测试环节直接在当前环境中展开即可，OFTP连接测试需要验证交易双方是否能够成功收发文件，遇到的问题如下：

我们的EDI顾问收到DRX发来的证书后，配置OFTP信息，测试遇到报错：不知道这样的主机。此时需要判断是否是域名解析出现问题，将DRX的域名提供给K公司的IT人员，请其打开域名解析，重新尝试发送文件给DRX。此时收到了来自DRX的NERP。

收到对方NERP的原因可能有多种，需要进行排查，可能包括：

1.认证失败：如果双方配置的OFTP凭证（如用户ID、密码等）不匹配或不正确，DRX会返回NERP，表示认证过程失败。
2.网络连接问题：如果网络不稳定，或者有防火墙、端口等网络配置问题，可能会导致传输失败，返回NERP。
3.文件协议不兼容：传输的文件格式或协议要求（如压缩方式、加密方式等）与DRX的配置不兼容，DRX会拒绝该传输并返回NERP。
4.OFTP参数配置错误：如OFTP版本不匹配，或发送方的配置参数（如数据缓冲区大小、重试次数等）设置有误，可能会导致对方拒绝连接。
5.DRX的系统故障：如果DRX的系统有故障或宕机，可能无法正确处理传输请求，返回NERP。

最终确认由于DRX网络设置问题导致无法连接，经修改后，可以发送成功，验证双方均可正常收发文件，完成连接测试。

项目成果

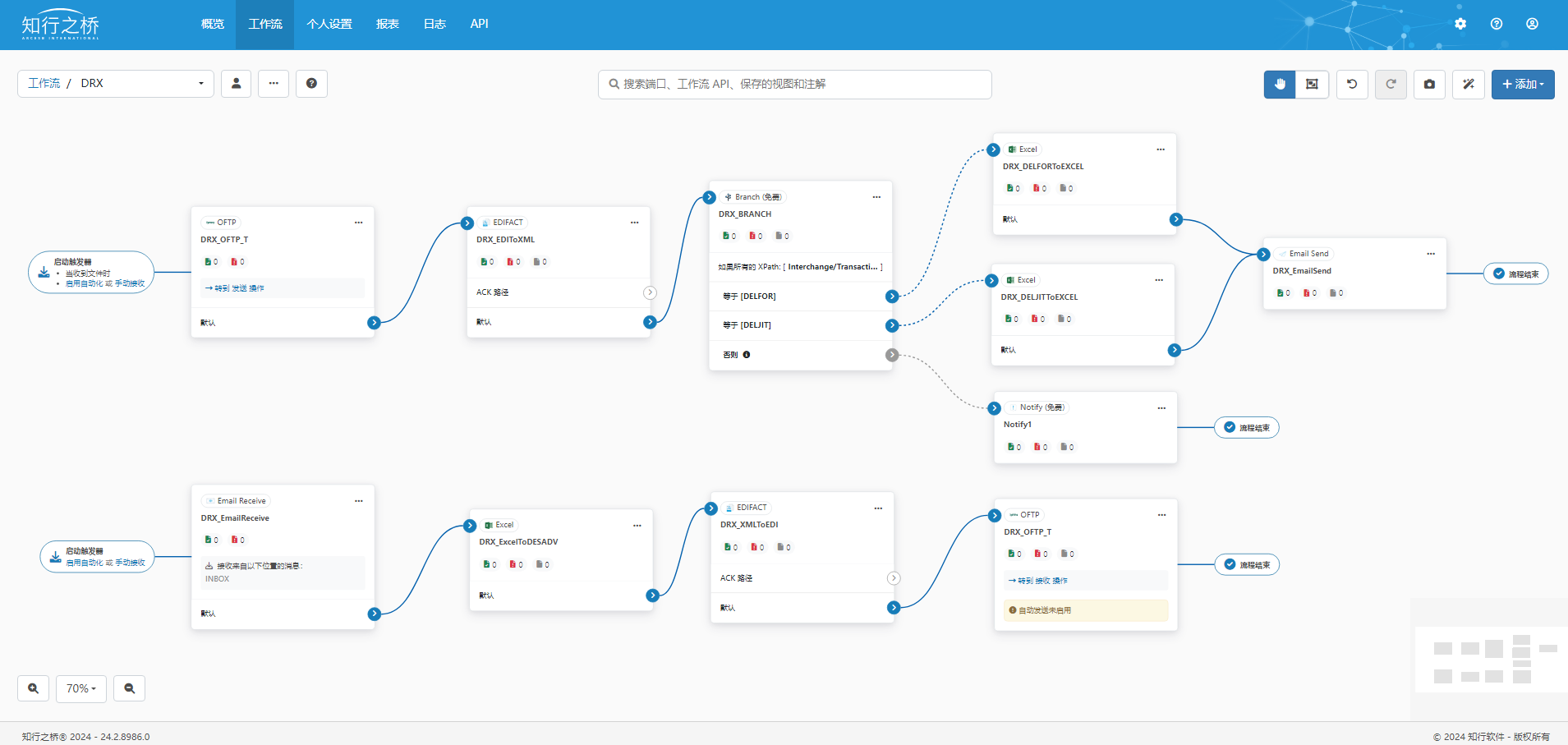

根据上述需求，在知行之桥EDI系统中搭建完整的工作流如下：

汽车行业K公司通过知行之桥EDI系统，同时对接了多家汽车制造商，在知行之桥中，可以通过不同的工作区对不同的交易伙伴进行区分，以免混淆。由于K公司对接这些交易伙伴都选择了Excel方案，由同一个业务团队处理多家交易伙伴的数据。可以借助知行之桥EDI系统的免费端口：Workspace Send以及Workspace Receive 端口实现跨工作区传输文件，从而避免由于相似工作流重复搭建，导致日志文件堆积的问题。

扩展阅读：Workspace Receive 以及 Workspace Send 端口介绍

通过知行之桥EDI系统实现与DRX的EDI对接，能够为企业带来的优势包括： 能够实时处理和管理交易伙伴的EDI消息，简化了对订单、发票、发货通知等的跟踪。集中管理的系统减少了沟通延迟，加快了供应链响应时间。作为一个标准化的EDI系统，知行之桥具有扩展性，能够快速添加新的交易伙伴，无需从零构建新的连接。同时，系统可以随着业务的增长扩展功能，如支持更多的文档类型或国际标准。企业能够方便地对交易伙伴的交易进行集中管理和监控。可以清晰地查看每个交易的状态、历史记录和潜在的异常，便于快速解决问题。

如果您希望了解有关EDI对接的相关信息，欢迎联系我们。
