博泽Brose EDI项目案例

Brose 是一家德国的全球性汽车零部件供应商，主要为全球汽车制造商提供机电一体化系统和组件，涵盖车门、座椅调节系统、空调系统以及电动驱动装置等。Brose 以其高质量的创新产品闻名，在全球拥有多个研发和生产基地，是全球第五大家族企业，也是全球领先的汽车零部件供应商之一。

梳理需求文档

EDI项目开始前，Brose 将会向交易伙伴提供本次对接中需要的EDI规范文档，包括 DELFOR物料需求计划（版本号：D04A）、DESADV发货通知（版本号：D20B）。本案例中，Brose作为采购商，向其供应商汽车行业A公司采购。因此A公司需要接收Brose发来的DELFOR物料需求计划，向Brose发送DESADV发货通知。

EDI连接测试

Brose支持的传输方式包括：OFTP2以及SFTP，由于Brose更推荐交易伙伴使用OFTP2，因此本案例将以OFTP2为例，为大家介绍如何建立OFTP2连接通道。

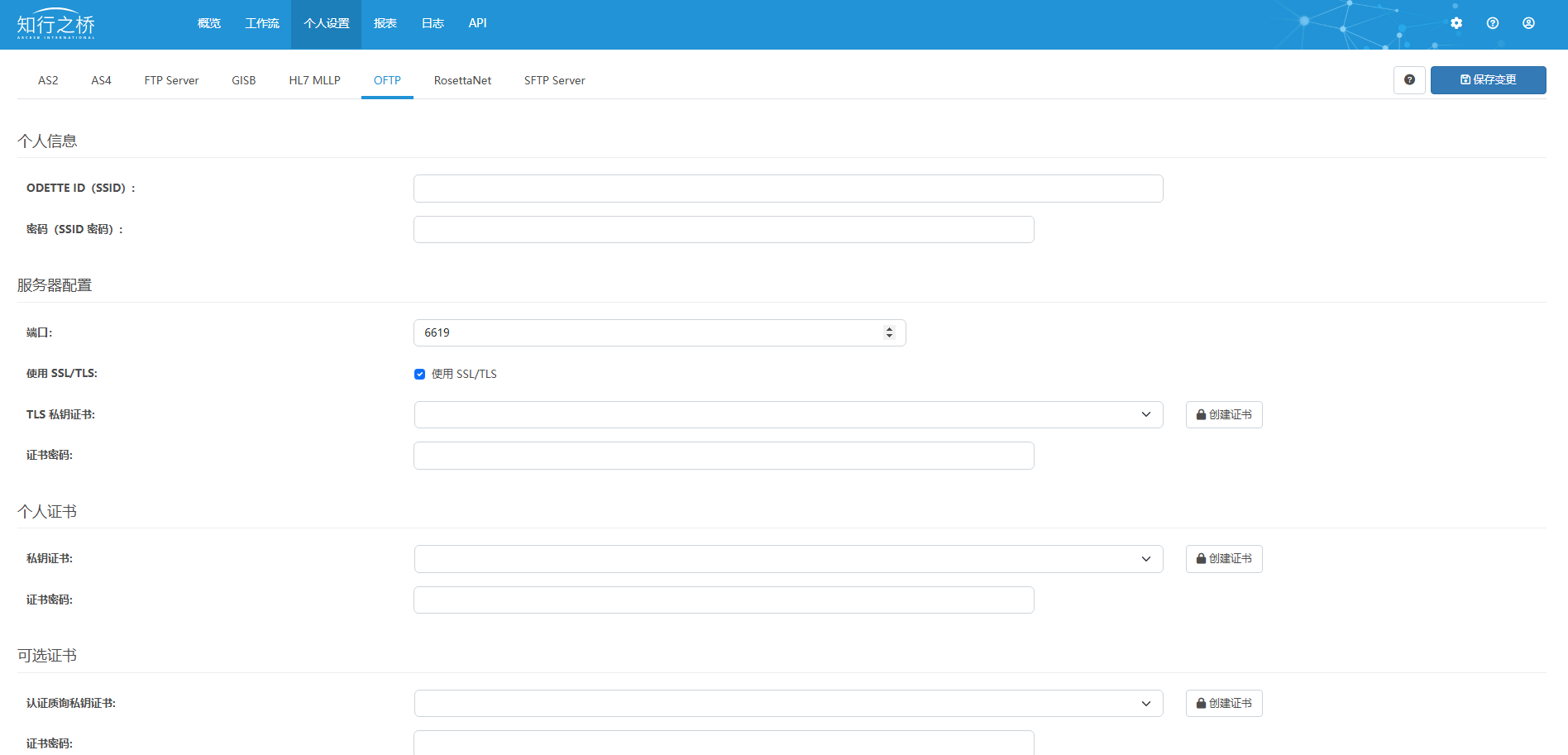

Brose与供应商需要交换包含OFTP2配置信息的文档，包含SSID、SFID、服务器、IP地址、端口号等信息。通过知行之桥EDI系统搭建对接Brose的OFTP2连接通道，需要先在 个人设置 选项卡下，配置A公司自己的OFTP连接信息。

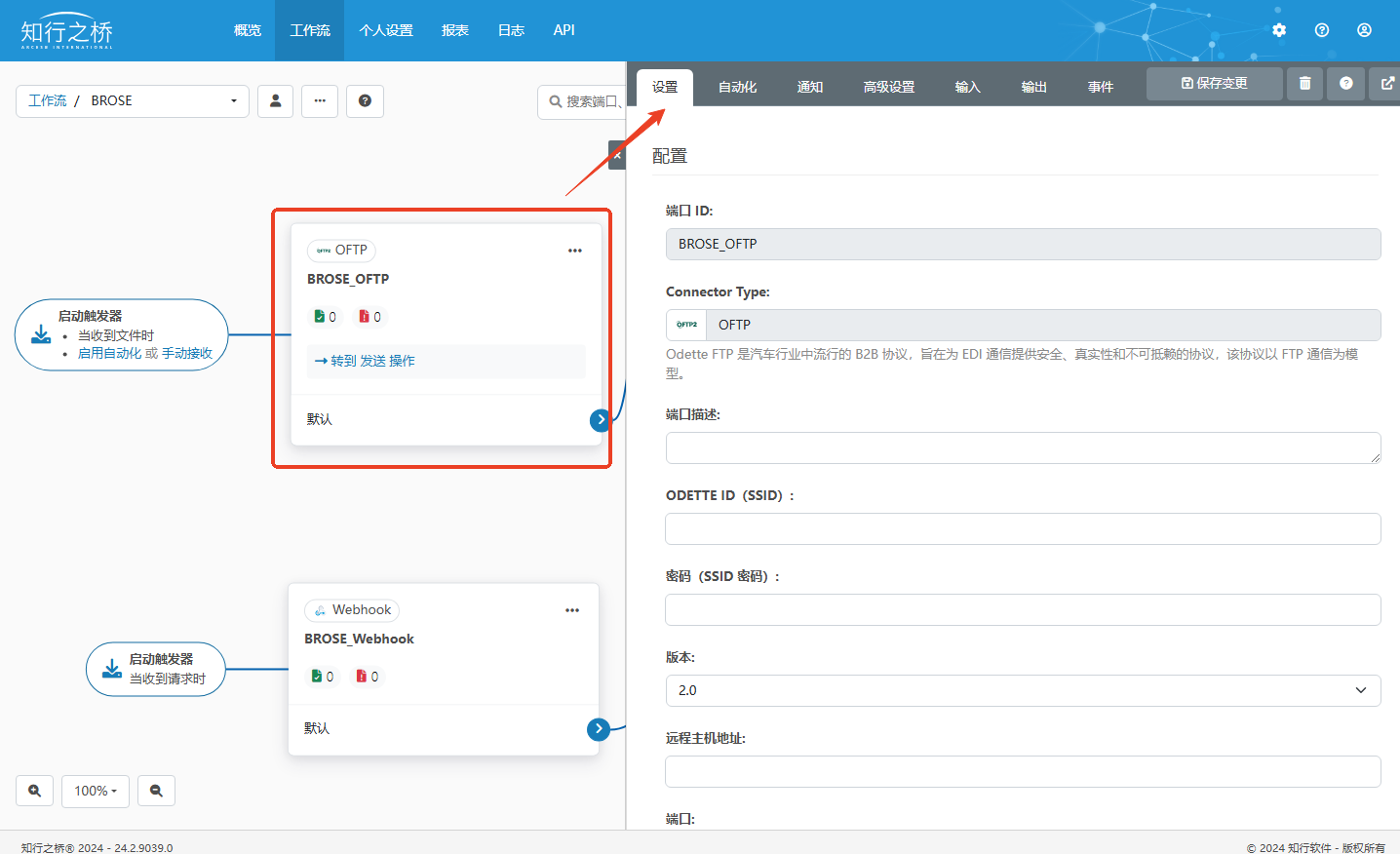

接下来在 工作流 选项卡下创建一个OFTP端口（功能模块），点击下图左上方的OFTP端口，在右侧弹窗的 设置 选项卡下配置Brose的OFTP连接信息。

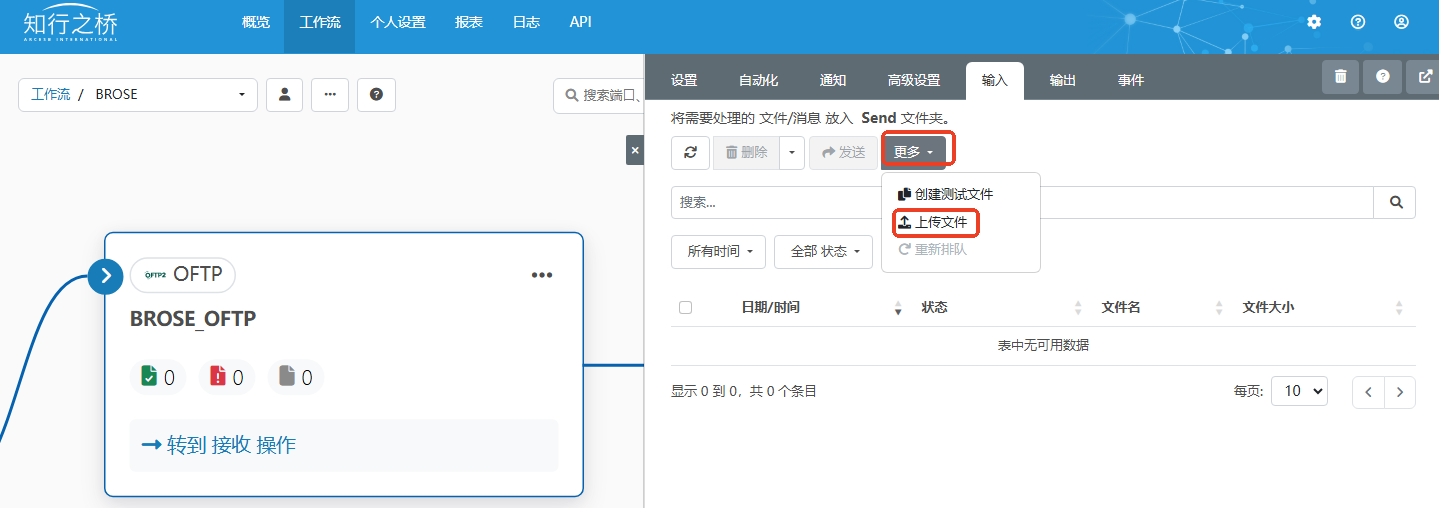

在测试阶段，向Brose发文件时，可以在OFTP 端口的 输入 选项卡下，点击 更多，上传测试文件。

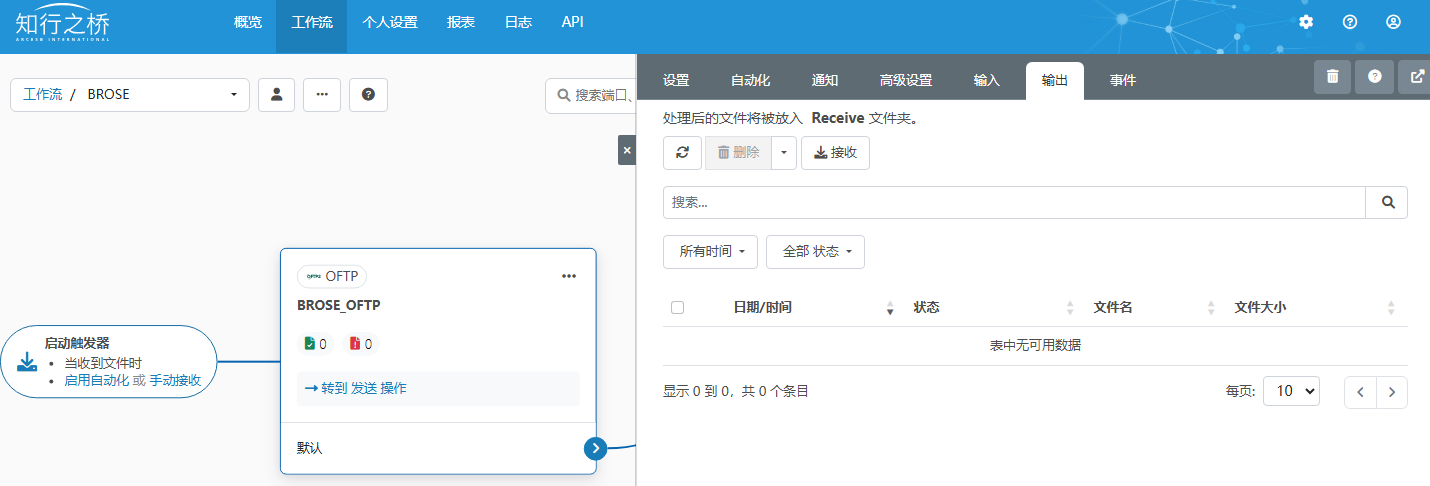

接收来自Brose的文件时，可以点击 输入 选项卡旁边的 输出 选项卡，查看EDI系统收到的文件。

实施方案

A公司的EDI系统与Brose的EDI系统之间可以通过OFTP2传输通道建立连接，那么A公司应该如何将业务数据提供给EDI系统呢？

如果A公司内部有ERP系统或者其他业务系统，则可以选择与EDI系统进行集成。知行之桥EDI系统支持的集成方案包括：中间数据库方案、REST API、WebService、SFTP或共享文件夹等，用户可以根据实际需求进行选择。以REST API方案为例，基于知行之桥EDI系统，通过REST API 来集成A公司的ERP系统，EDI和ERP通过对方提供的接口调用文档，使用REST API来调用对方的接口，以JSON或者XML格式来进行业务数据的传输。

主要过程包括：

1.EDI整理所需业务字段
2.EDI实施顾问、ERP顾问以及A公司的业务负责人进行业务字段和结构确认
3.EDI和ERP各自进行接口的开发，提供给对方各自的接口调用文档
4.集成测试，API集成测试一般是与EDI业务测试同步进行的，便于验证能否将Brose发来的DELFOR数据解析进A公司的ERP系统，以及A公司ERP系统中提供的发货通知数据在被EDI系统进行格式转换后生成的DESADV报文能否顺利被Brose处理。

扩展阅读：REST API集成方案

项目成果

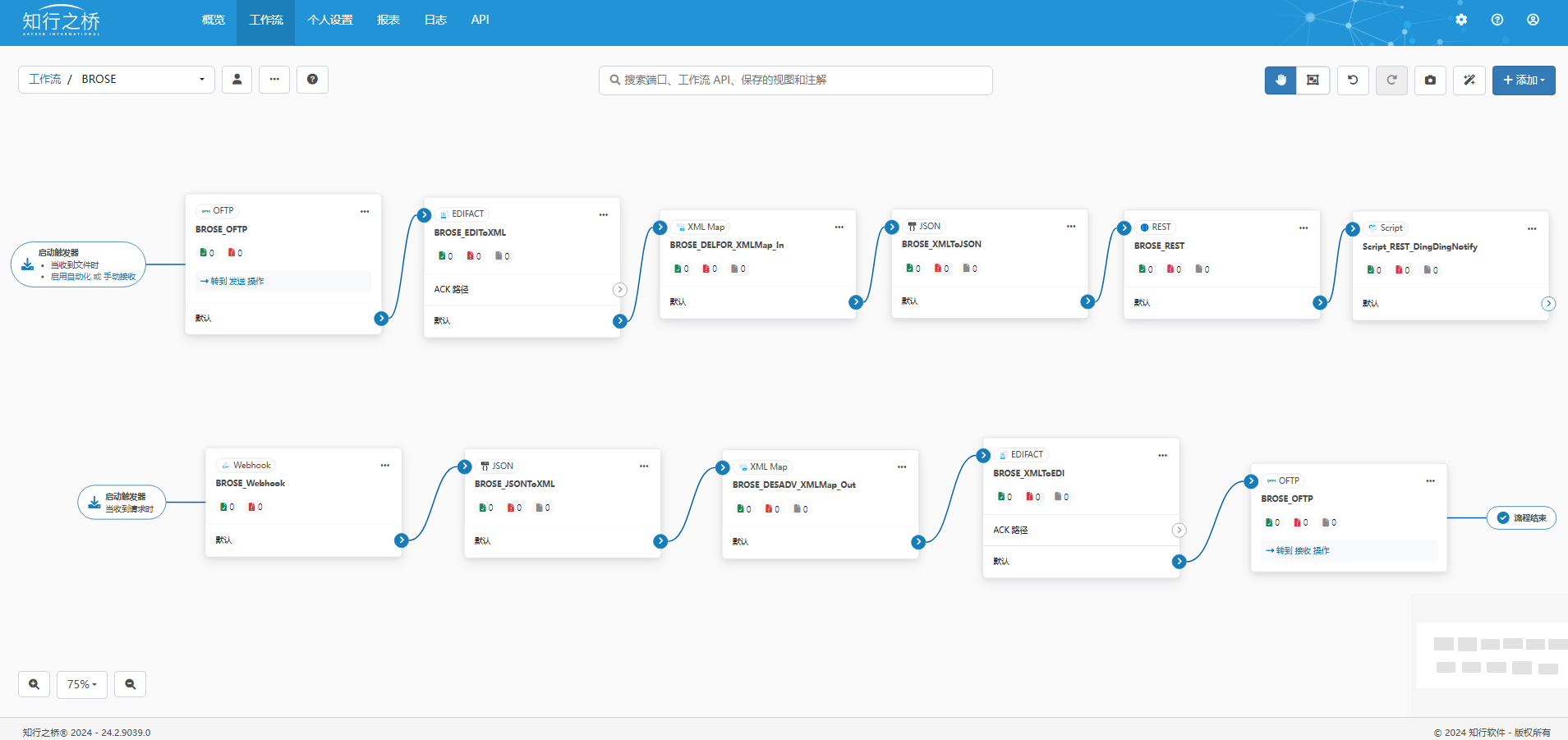

根据以上需求，在知行之桥EDI系统中搭建如下所示的工作流:

知行之桥EDI系统将不同的功能封装至一个个成熟的功能端口中，实现低代码操作。通过蓝色连接线连接各个功能端口，清晰展示数据流向，方便用户快速定位问题。

EDI 业务测试

DELFOR 物料需求计划

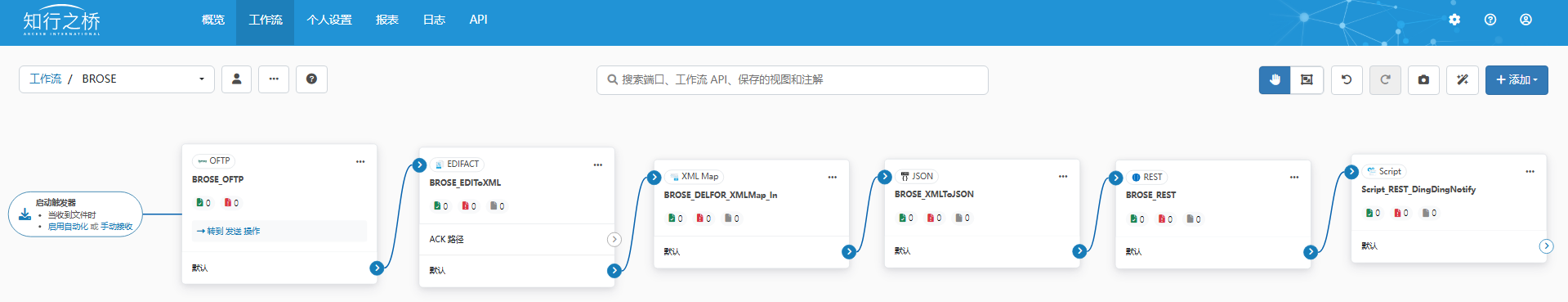

A公司需要接收Brose发来的DELFOR物料需求计划，在知行之桥EDI系统中，通过搭建如下所示的工作流即可实现：

物料需求计划的处理流程

1.通过OFTP连接通道收到Brose发来的DELFOR报文
2.借助EDIFACT、XML Map以及JSON端口将DELFOR报文转换为Json格式

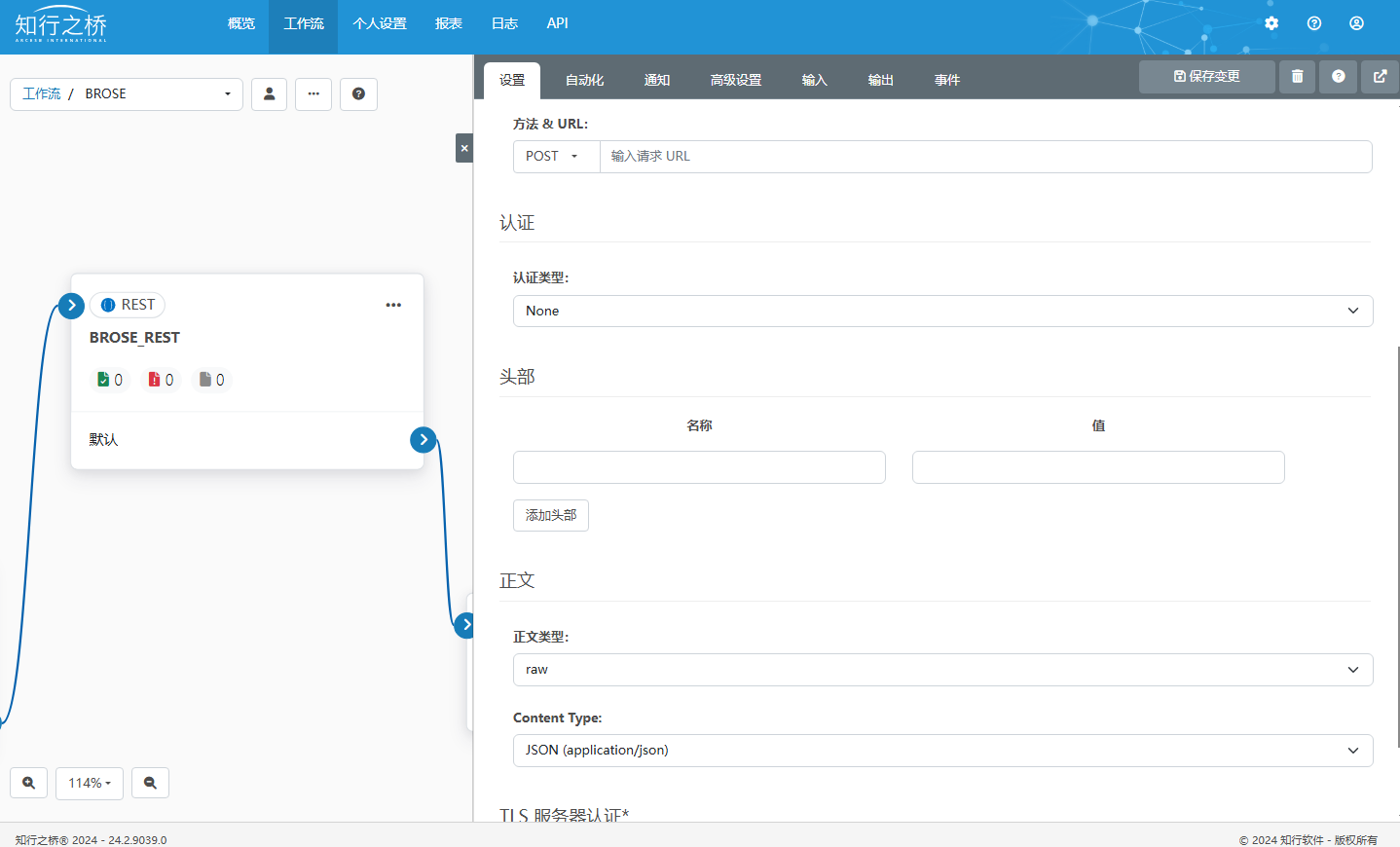

3.借助REST端口调用A公司提供的接口，将包含物料需求计划数据的Json文档推送至A公司的业务系统中。在REST端口的 设置 选项卡下，配置必要的信息：将 方法&URL 设置为 POST，URL和认证类型由A公司的IT部门提供，正文类型设置为 raw，Content Type为application/json。

4.A公司的业务系统将会根据数据的接收情况回复不同的response，结构如下所示：

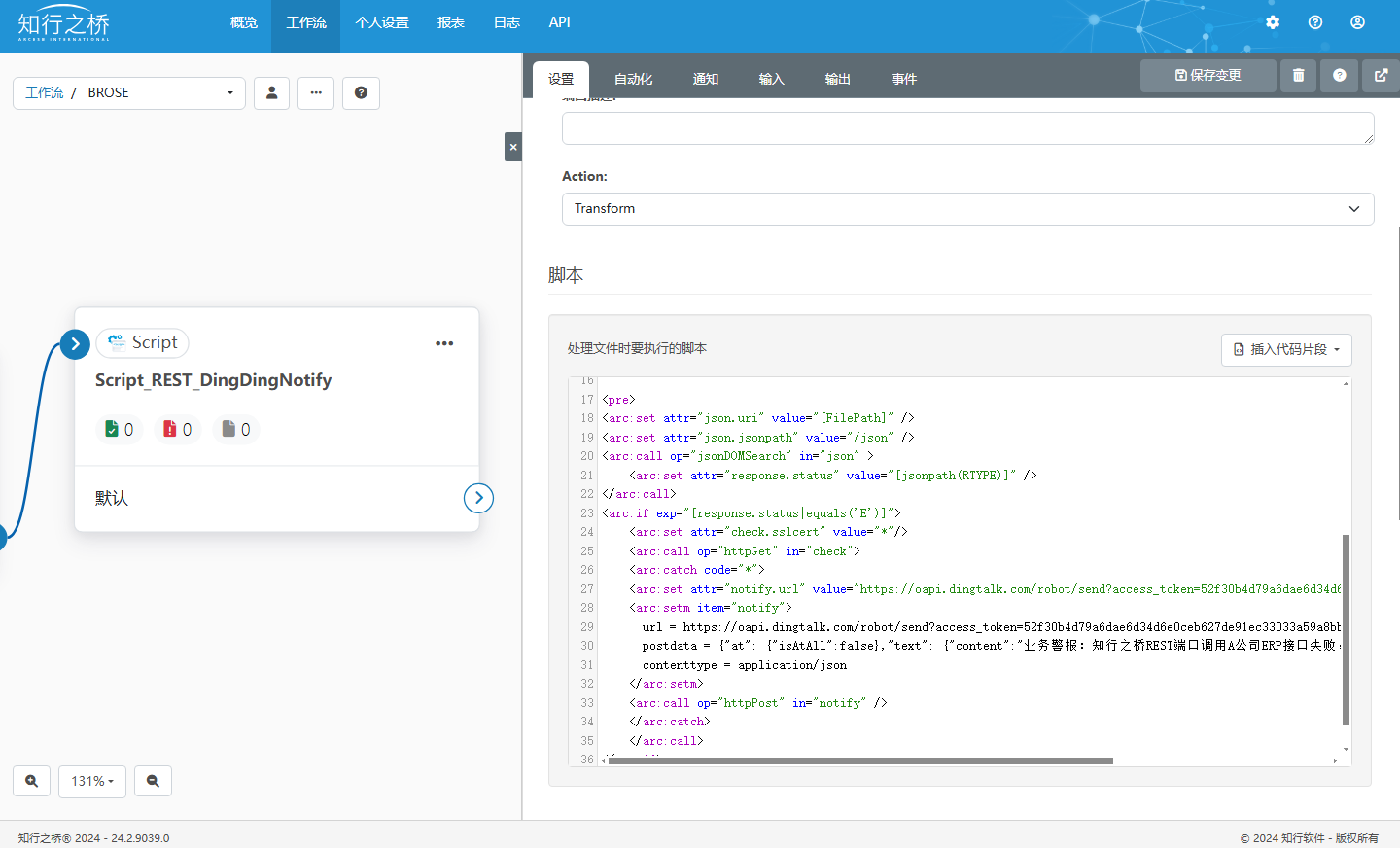

5.通过在Notify端口补充自定义脚本实现钉钉通知

为了及时提醒A公司的相关人员，Brose发来的物料需求计划在进入业务系统时保存失败，可以在Script端口添加代码，设置钉钉通知。

代码如下：

扩展阅读：调用REST端口实现钉钉通知

DESADV 发货通知

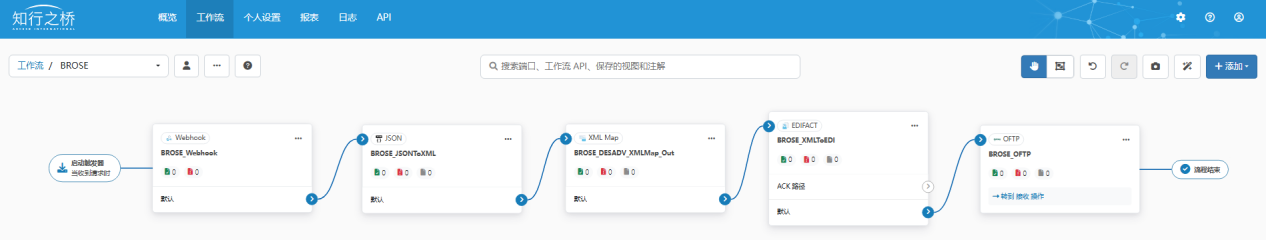

A公司需要根据Brose发出的DELFOR物料需求计划回复DESADV发货通知，在知行之桥EDI系统中，通过搭建如下所示的工作流即可实现：

DESADV发货通知的处理流程

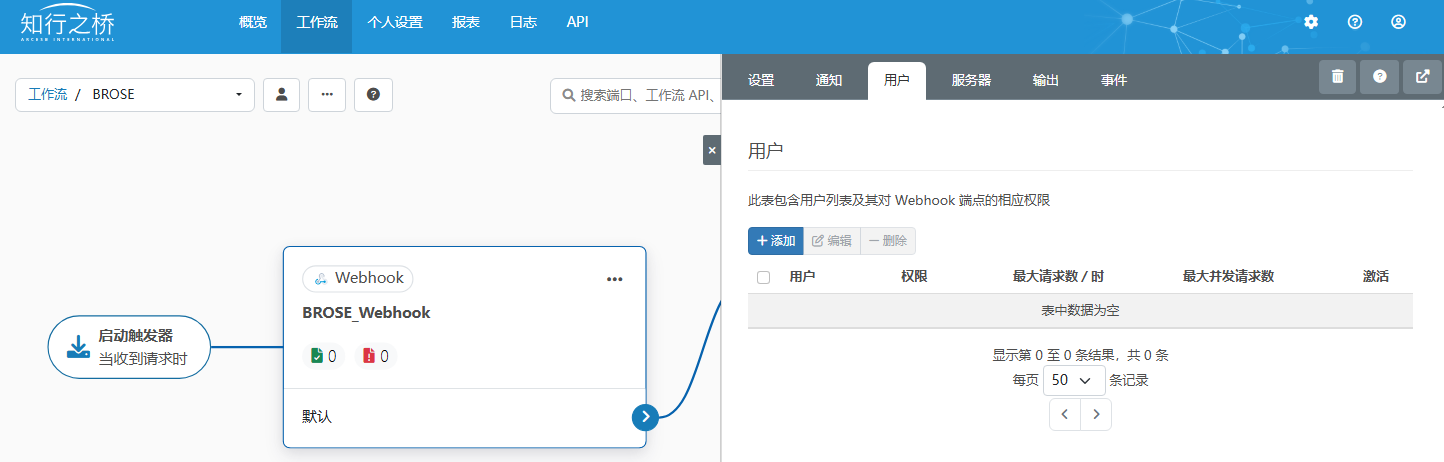

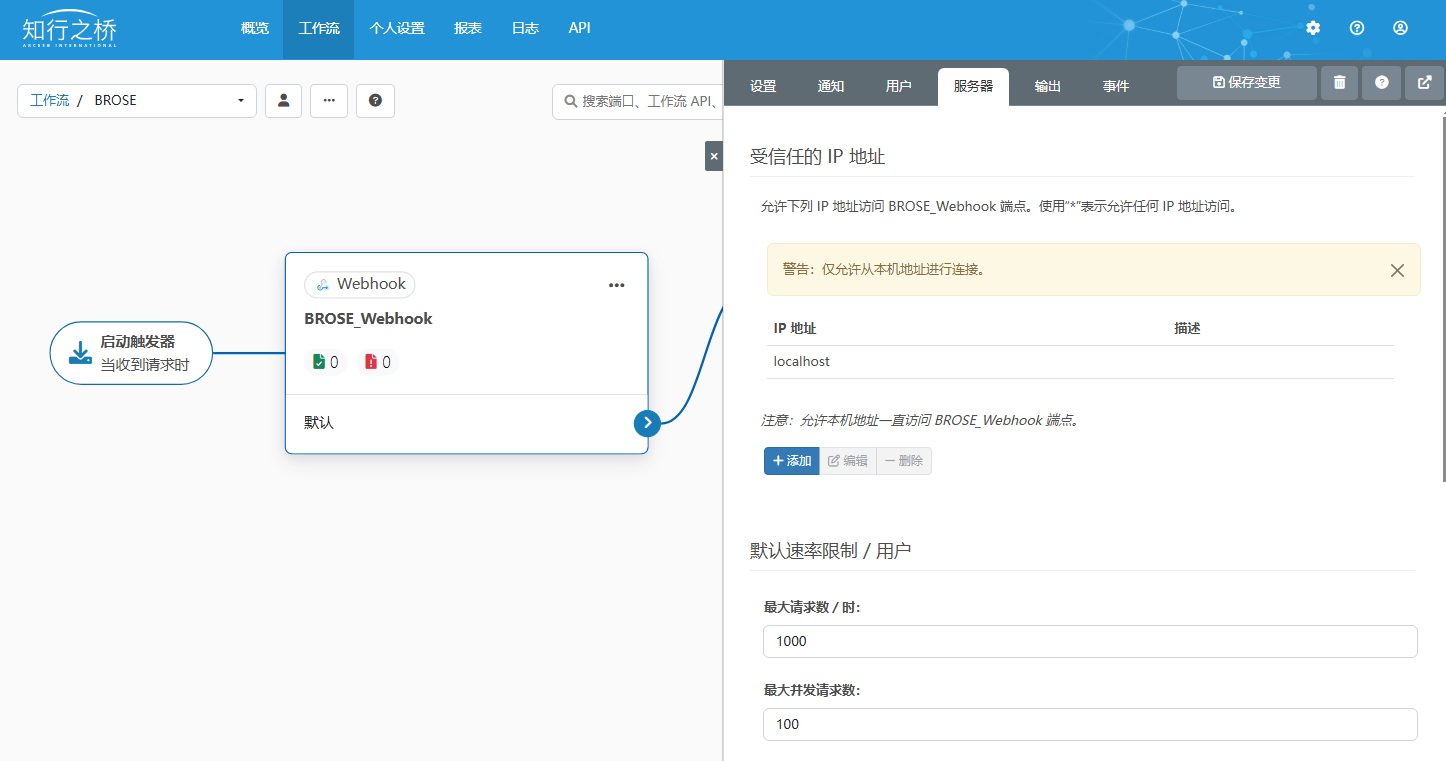

1.首先A公司的ERP系统通过调用EDI系统的接口，将Json格式（知行的EDI顾问将会提前设计好Json模板，A公司只需要据此模板填充对应的业务数据即可）的发货通知数据传入知行之桥EDI系统的 Webhook端口。需要在Webhook端口中配置请求格式为json,还需配置 用户 以及受信任的ip地址：

2.借助JSON端口、XML Map端口以及EDIFACT端口，将包含发货通知数据的Json文件转换为Brose要求的DESADV报文。 3.通过OFTP端口，将DESADV报文发送给Brose。

DESADV发货通知的测试注意事项

对于接收到的DESADV发货通知，Brose会通过邮件回复一个PDF格式的VDA 4987错误报告，详细列出了DESADV报文中的每一个字段信息，如果验证成功会在第一列用绿色高亮标记，如果验证失败则会在第一列用红色高亮标记。

1.DESADV报文的协会指定代码为固定值

UNH02的位置需要写入固定值：GAVF30，并且是EDI报文的必填值。示例：

2.测试过程中使用的测试数据需要尽可能贴近实际生产数据，以日期格式为例，Brose支持以下两种格式：

当DTM01值为102 时，日期格式为：YYYYMMDD，例如：20241202； 当DTM01值为203时，日期格式为：CCYYMMDDHHMM，例如：202412021539

示例：

3.当RFF01的值为ANK时，表示当前传输的数据为由9位数字组成的DUNS编号。示例如下：

4.LOC字段传输卸货点信息，卸货点ID必须是由5位字符组成的，示例如下：

5.LIN字段传输物料信息，物料编号必须由10位字符组成，示例如下：

6.订单编号必须由10位字符组成，示例如下：

DESADV发货通知的包装信息

不同版本号的DESADV报文规范中对于包装的描述和规定有很大区别，因此开始EDI项目实施前请务必与Brose确认DESADV报文的版本号。

基于Brose提供的版本号为D20B的EDI报文规范，需要考虑将相同规格的托盘进行合并，这里的相同规格是指：每托箱数相同，每箱数量相同，物料相同。

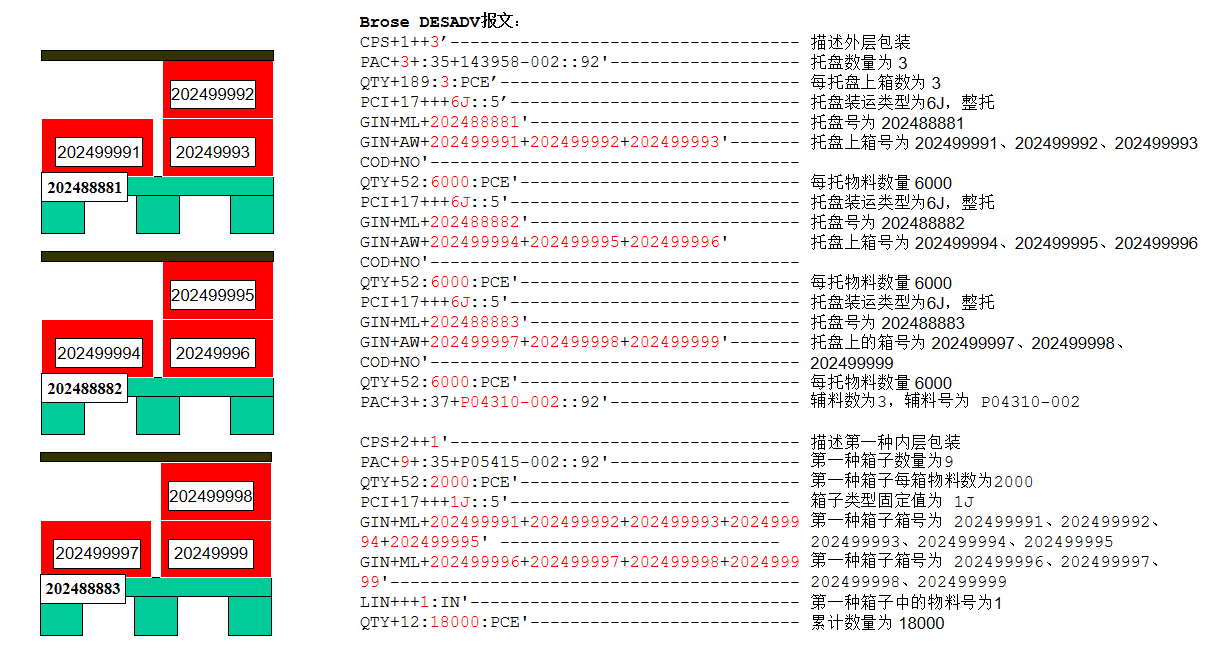

确认托盘结构：与Brose以及企业内部业务人员确认当前发货通知中有无空箱、盖子或者其他辅材。以下是一个包装示例：

如果您希望了解有关EDI对接的相关信息，欢迎联系我们。
