Master EDI 项目需求分析

Master Electronics 是一家成立于1967年的电子元器件分销商，总部位于美国加利福尼亚州圣安娜。Master专注于为客户提供各种半导体、被动元件、电源设备和机电产品。公司以其快速响应的服务和庞大的库存而著称，服务于多个行业领域，包括工业自动化、消费电子、医疗和汽车制造等。

Master 通过其全球分销网络，支持多种采购需求，确保能够为客户提供可靠的元件供应链解决方案，同时为快速高效的与全球伙伴建立合作，Master 选择通过EDI来实现与交易伙伴间的数据传输。

EDI为交易伙伴之间建立了一个安全、标准的连接，通过这个连接可以传输任意格式的数据，既能快速、准确的传输数据，又实现了安全、可靠的信息安全理念。

Master EDI需求

传输协议

Master支持的传输协议为AS2，AS2是一种B2B 消息传输协议，通常用于企业间的信息传输。

扩展阅读：AS2通信中发生了什么？

报文标准

Master支持的EDI报文标准为X12，使用ASC X12.58安全结构，该结构结合了身份验证、压缩、加密和保证，以保证电子数据交换文件以其原始格式到达其目的地，并且没有被篡改，同时向接收方保证它来自原始发送方。

扩展阅读：X12学习手册

业务单据

基于X12报文标准，作为供应商，企业A需要通过EDI与Master传输的业务单据包括：

• EDI 850 采购订单（供应商接收）
• EDI 855订单确认（供应商发送）
• EDI 846 库存查询（供应商接收）

除了上述3种业务单据之外，还需要配置997功能性确认。

EDI 850 采购订单 中包含的主要内容有：

• 订单类型
• 订单号
• 订单日期
• 供应商编号
• 订单额外描述信息
• 收单方名称
• 收单方编号
• 收单方详细信息
• 收货方名称
• 收货方编号
• 收货方详细信息
• 账户编号
• 采购订单行号
• 订单数量
• 数量单位
• 单价
• 价格单位
• 买方物料号
• 供应商物料号
• 销售需求代码
• 采购数量
• 数量单位
• 要求发货日期

EDI 855 订单确认包含的主要信息有：

• 订单号
• 订单日期
• 订单回复编号
• 订单回复提交日期
• 采购订单行号
• 订单数量
• 数量单位
• 单价
• 价格单位
• 买方物料号
• 供应商物料号
• 订单回复状态
• 数量
• 数量单位
• 预计交货日期

基于知行之桥EDI系统实现与Master的EDI对接

在开始EDI项目实施之前，需要根据上述的内容，与Master确认本次EDI项目中需要使用到的传输协议、报文标准以及业务单据类型。接下来企业需要根据实际需求，确定是否需要实现EDI系统与企业内部业务系统的集成。

如果确定集成，则可以选择合适的集成方式：

• 中间数据库
• WebService
• REST API

A公司目前内部正在使用SAP系统，希望实现与EDI系统的集成。经沟通最终选择中间数据库方案，通过中间表的方式，能够解耦系统间的依赖，提升数据处理的灵活性，并降低技术门槛，中间表提供了一种缓冲机制，可以避免系统间实时调用带来的高并发压力。

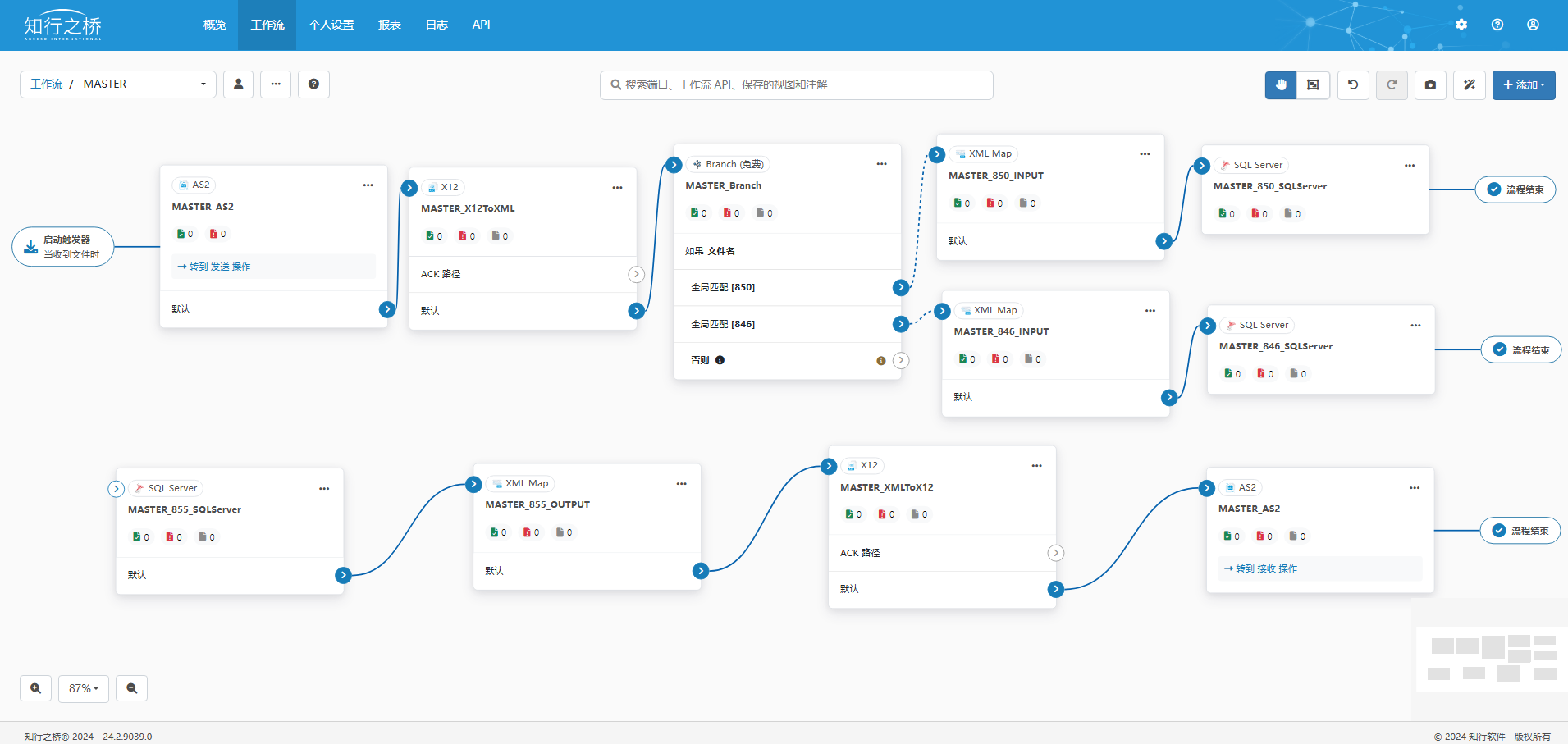

根据本次MASTER的EDI对接需求以及选择使用中间数据库集成方案，在知行之桥EDI系统中搭建如下所示的工作流：

搭建AS2连接通道

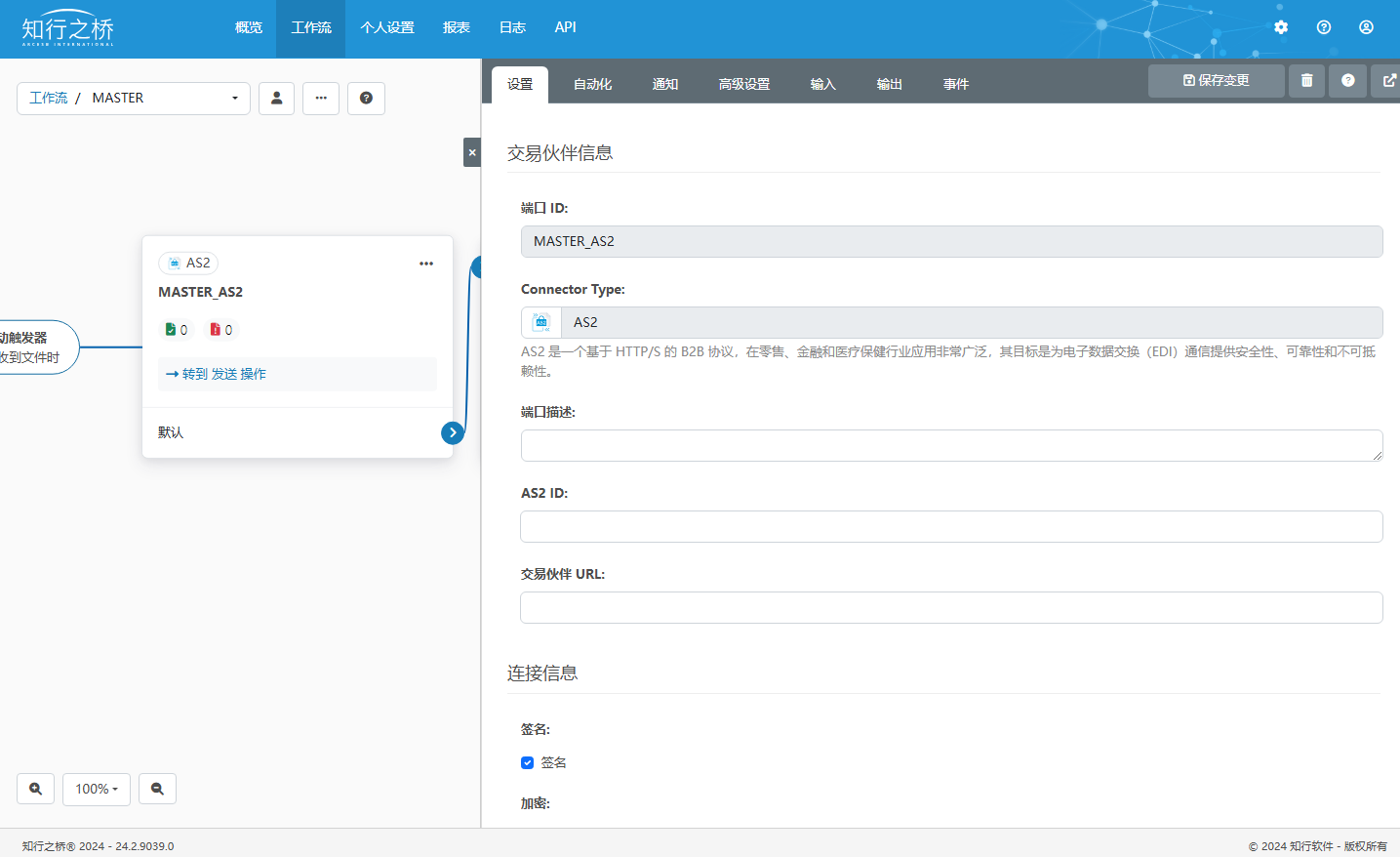

基于知行之桥EDI系统搭建与Master的AS2连接通道，无需代码，只需要在可视化界面中进行配置即可，首先需要在工作区中创建一个AS2端口，在这个端口的 设置 选项卡下配置Master的AS2连接信息，如下所示：

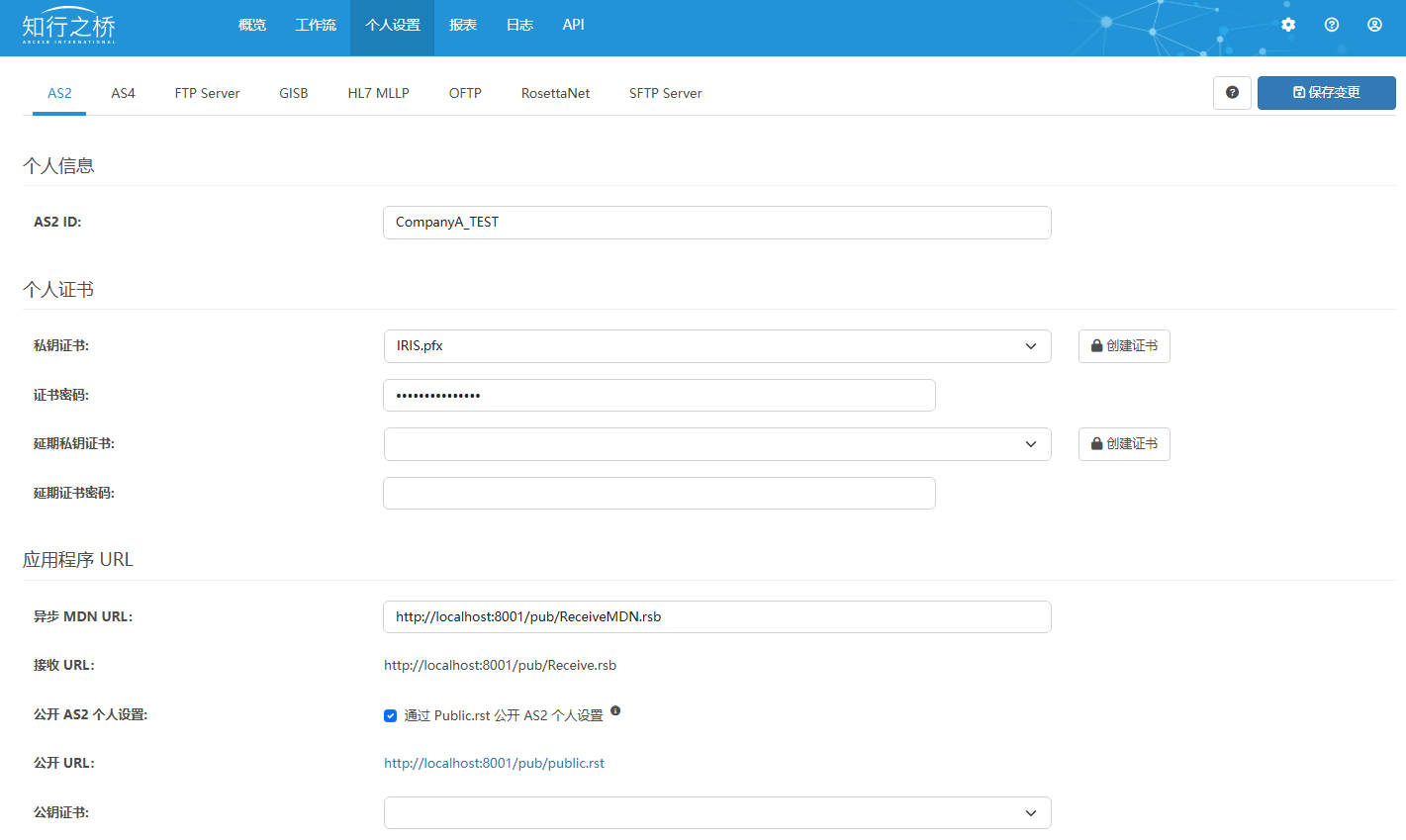

接下来在知行之桥的 个人设置 选项卡下配置企业自己的AS2连接信息：

当交易双方都完成了AS2连接信息的配置之后，即可发送测试文件进行连接测试，确保交易双方能够正常收发文件。

以接收Master发来的EDI 850采购订单为例，在知行之桥EDI系统中的处理过程为：

1.通过AS2端口收到来自Master的EDI 850
2.通过X12端口以及XMLMAP端口将EDI报文转换为数据库XML
3.通过数据库端口将数据库XML中的数据写入中间数据库表中
4.供应商的SAP系统从中间数据库表中抓取订单数据，呈现在SAP系统的订单页面中

数据库状态回传

项目实施过程中，需要明确数据是否已成功发送给交易伙伴。以防止数据漏发、错发给业务带来不必要的损失。知行之桥EDI系统拥有显示成功路径功能。我们可以利用这个功能，快速实现数据库状态回传。

点击了解详细操作步骤

如果您希望了解有关EDI对接的相关信息，欢迎联系我们。
