LOWE'S EDI 到 SQLServer

使用 SQL Server 数据库生成一系列 EDI 文档与 LOWE'S 通信。

下载工作流下载示例文件

近期为了帮助广大用户更好地使用 EDI 系统，我们根据以往的项目实施经验，将成熟的 EDI 项目进行开源。用户安装好知行之桥EDI系统之后，只需要下载我们整理好的示例代码，并放置在知行之桥指定的工作区中，即可开始使用。

今天的文章主要为大家介绍 LOWE'S EDI 项目，了解如何获取开源的项目代码以及如何部署到知行之桥 EDI 系统中。

LOWE'S EDI & 数据库方案简介

LOWES'EDI 到 SQL 示例流具有预配置的端口，用于依据 LOWE'S 提供的 EDI 规范，转换以下交易集：

1. 850 采购订单，LOWE'S -> 供应商
2. 846 库存查询，供应商 -> LOWE'S
3. 855 订单回复，供应商 -> LOWE'S
4. 856 发货通知，供应商 -> LOWE'S
5. 810 发票，供应商 -> LOWE'S

通过中间数据库表的方式实现 EDI 系统和 ERP 系统之间的集成是很常见的方案，它可以有效地将两个系统解耦，从而提高整个系统的可靠性和可维护性。

通过中间数据库表的方式，EDI 系统和 ERP 系统可以分别将需要传输的数据存放到中间数据库表中，然后另一方系统再从中间数据库表中获取数据进行处理。这样可以避免直接修改对方系统中的数据，从而减少数据传输过程中的风险和错误。同时，由于中间数据库表中的数据都是原始数据，可以方便地进行数据追溯和排查问题。

以下端口构成了工作流的核心元素：

1. AS2 端口：用于通过 Internet 网络进行安全传输的功能，确认 LOWE'S 的AS2信息，如AS2 ID，URL 及公钥证书，以便进行正确配置。
2. X12 端口：从 XML 生成 EDI 文件或将 EDI 文件转换为 XML 以供进一步处理。
3. XMLMap 端口：提供可视化的方式将 XML 数据从一种结构转换为另一种结构，建立从源文件到模板文件的映射关系。
4. SQL Server 端口：集成 SQL Server 到你的数据工作流中拉取和推送数据。

除了预配置的端口之外，示例工作流还提供了一个 lowes.sql 文件，包含创建订单、订单回复、发货通知等中间表所需的SQL命令。

如何在知行之桥EDI系统中部署上述工作流？

创建工作区

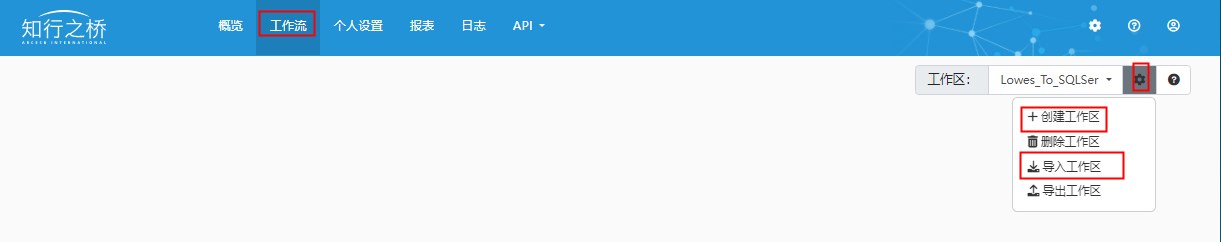

运行知行之桥 EDI 系统，导航到工作流选项卡并单击右上角的齿轮图标。选择创建工作区选项为此示例流创建一个新的工作区 LOWES_To_SQLServer。

LOWE'S

导入工作区

右侧齿轮下拉菜单中，单击导入工作区。在出现的对话框中，选择下载的示例流 Lowes_To_SQLServer.arcflow 以导入相关的端口和设置。或者直接将 Lowes_To_SQLServer.arcflow 拖拽到指定工作区。

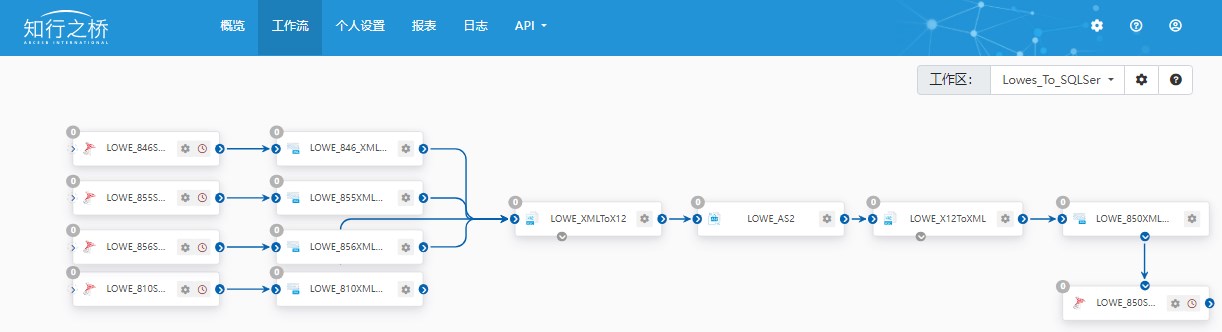

成功导入示例工作流后，你将看到如下图所示的完整工作流：

LOWE'S

完善工作流配置

实现 AS2 通信

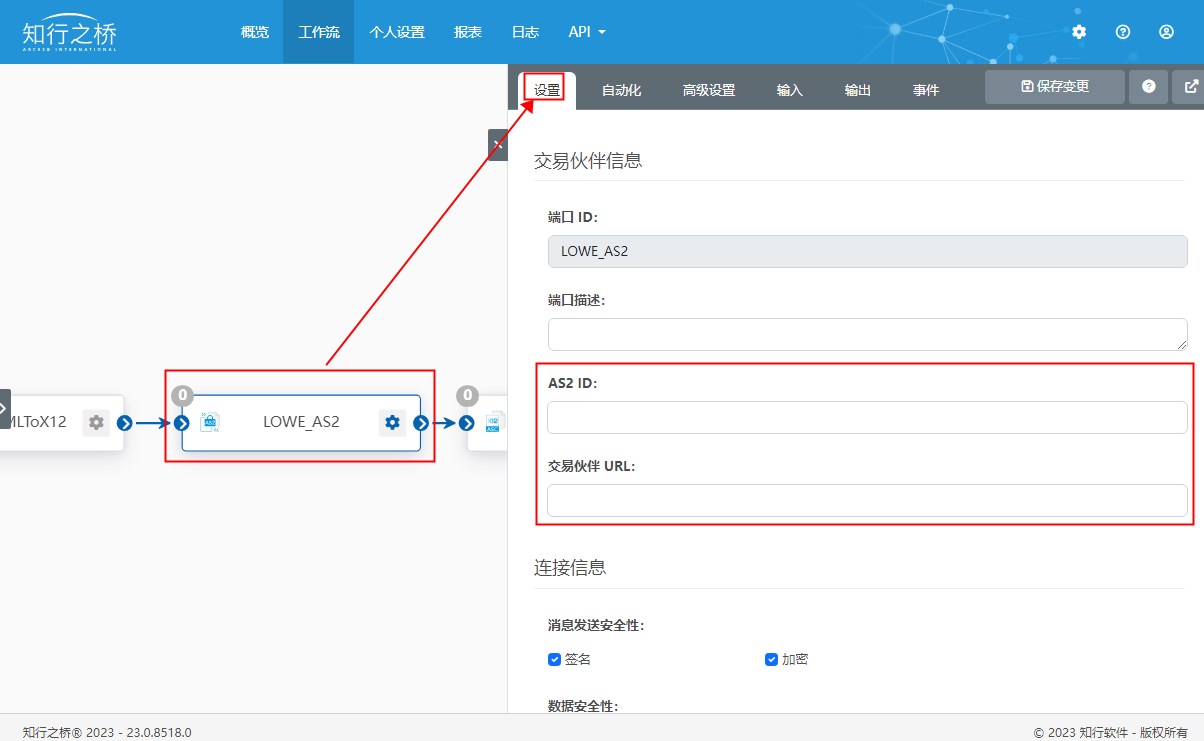

导航到 LOWE'S_AS2 端口的设置选项卡。根据 LOWE'S 提供的 AS2 文档配置 LOWE'S 的 AS2 信息，比如，LOWE'S 的 AS2 ID、交易伙伴 URL、交易伙伴证书。配置完成后请导航到“输入”选项卡上传测试文件与 LOWE'S 进行 AS2 连接测试，同时可以导航到 “输出” 选项卡查看 LOWE'S 发送的文件。

LOWE'S
