供应商 VDA 4905 / 4913 & SQL Server方案

VDA 4905和 VDA 4913是汽车行业中常用的两种业务单据,用于在供应链中进行订单和交货的管理。为了方便企业实现与内部系统的集成,在 VDA 标准的基础上,可以采用开源的 SQL Server 数据库方案,助力企业降低成本,快速优化流程,并提升市场竞争力。

下载工作流  下载示例文件

供应商 VDA EDI到 SQL Server方案示例流具有预配置的端口,用于依据汽车行业常用EDI规范,转换以下交换集:

1.4905 物料需求预测,采购方→供应商
2.4913 发货通知,供应商→采购方

通过中间数据库表的方式实现 EDI 系统和 ERP 系统之间的集成是很常见的方案,它可以有效地将两个系统解耦,从而提高整个系统的可靠性和可维护性。

通过中间数据库表的方式,EDI 系统和 ERP 系统可以分别将需要传输的数据存放到中间数据库表中,然后另一方系统再从中间数据库表中获取数据进行处理。这样可以避免直接修改对方系统中的数据,从而减少数据传输过程中的风险和错误。同时,由于中间数据库表中的数据都是原始数据,可以方便地进行数据追溯和排查问题。

以下端口构成了工作流的核心元素:

1.OFTP端口:配置采购方信息,完成采购方与供应商之间的数据收发。
2.VDA端口:实现XML与VDA文件的相互转换以供进一步处理。
3.XMLMap端口:提供可视化的方式将XML数据从一种结构转换为另一种结构,建立源文件与模板文件的相互映射。
4.SQL Server 端口:配置SQL Server服务器信息,连接SQL Server,将数据写入SQL Server或者从SQL Server获取数据。

除了预配置的端口之外,示例工作流还提供了一个 VDA.sql文件,包含创建物料需求预测和发货通知的中间表所需的SQL命令。

如何在知行之桥EDI系统中部署上述工作流?

创建工作区

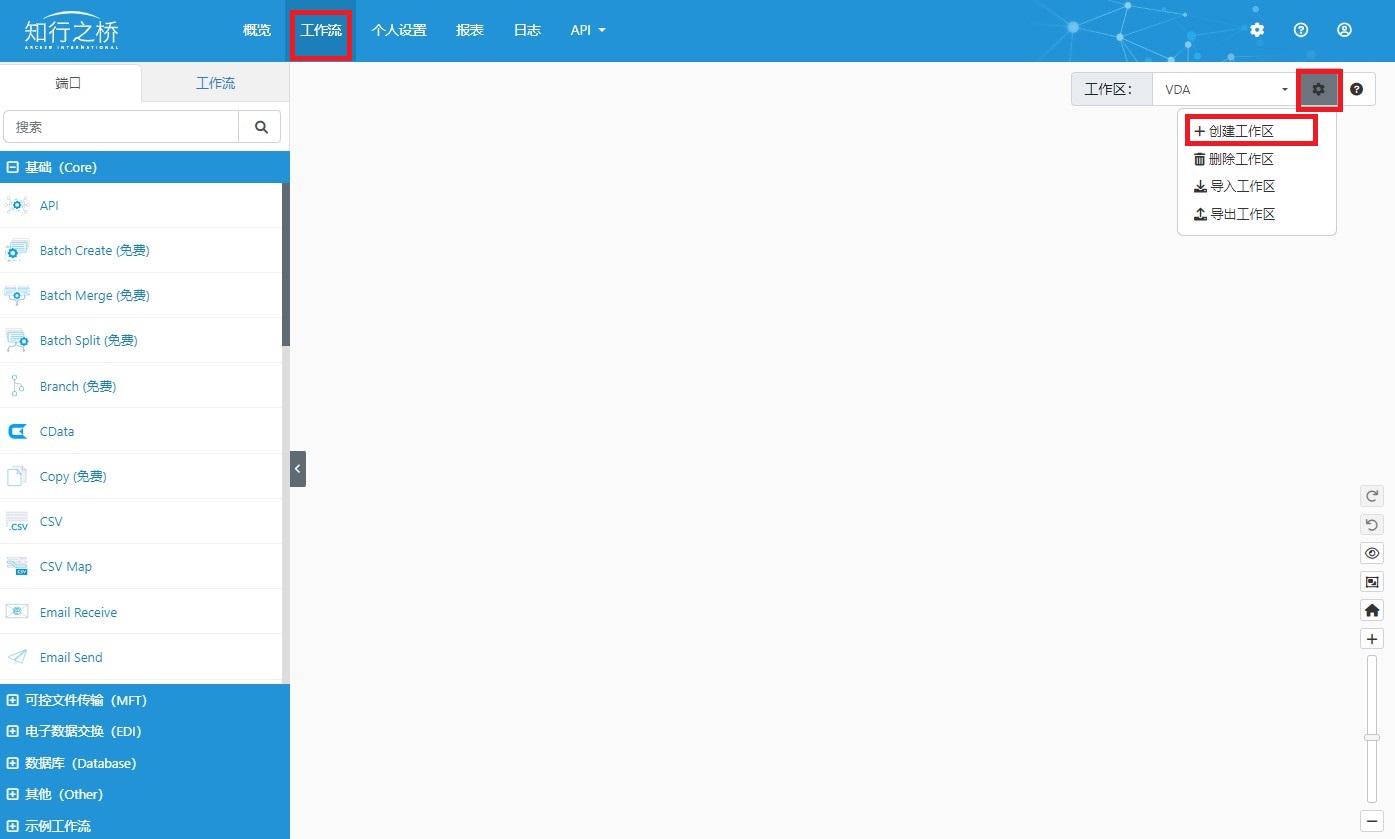

运行知行之桥 EDI 系统,导航到工作流选项卡并单击右上角的齿轮图标。 选择创建工作区选项为此示例流创建一个新的工作区 VDA。

VDA

导入工作区

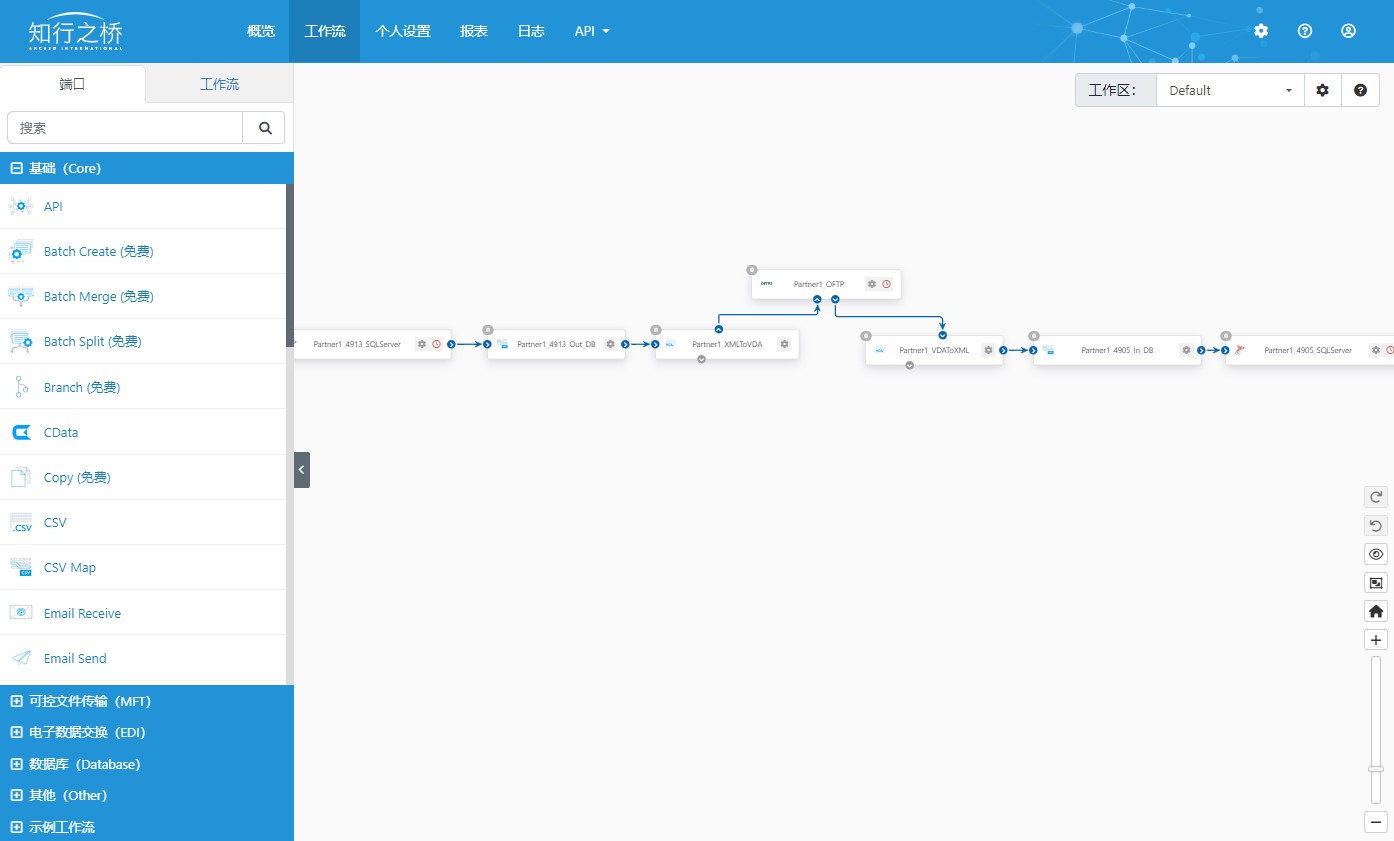

右侧齿轮下拉菜单中,单击导入工作区。 在出现的对话框中,选择下载的示例流 TP2_VDAToSQLServer.arcflow 以导入相关的端口和设置。 或者直接将 TP2_VDAToSQLServer.arcflow 拖拽到指定工作区。成功导入示例工作流后,你将看到如下图所示的完整工作流:

VDA

完善工作流配置

导航到 Partner1_OFTP 端口的 设置 选项卡。 根据采购方提供的 OFTP 文档配置采购方的 OFTP 信息,比如,采购方的 SSID/SFID、远程主机地址、端口、证书等信息。

VDA

同时需要配置 OFTP 个人设置:供应商的 SSID/ODETTE ID,SSID 密码,私钥证书,证书密码等信息。

VDA

实现 VDA 与 数据库XML 之间的格式转换

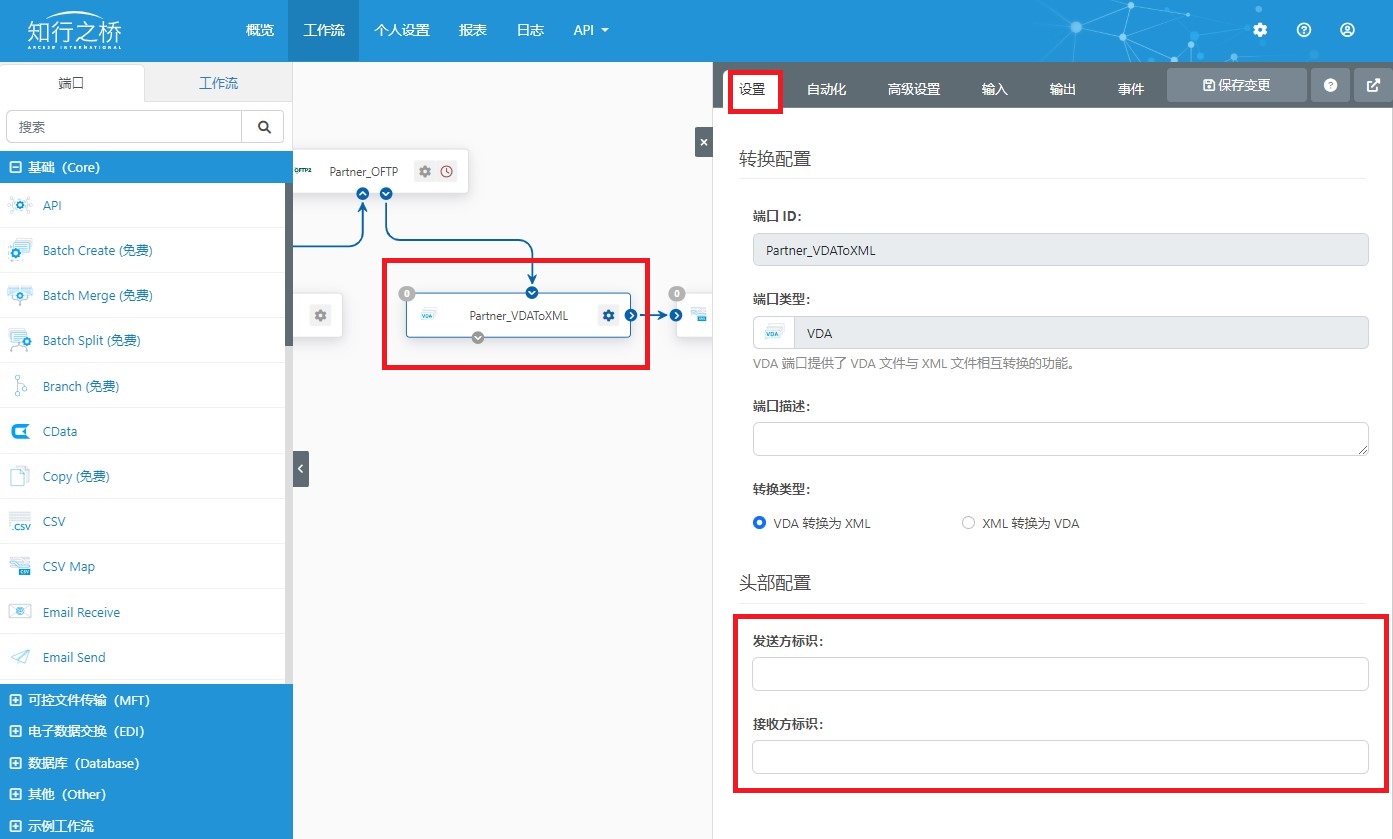

文件格式转换借助 VDA 端口以及 XMLMap 端口实现,其中 XMLMap 端口已经对数据映射进行了预配置,用户无需进行额外操作。VDA 端口中,需要在 设置 选项卡下填写供应商和采购方的真实信息,对 发送方标识 和 接收方标识 进行配置:

VDA

连接到SQLServer数据库

VDA

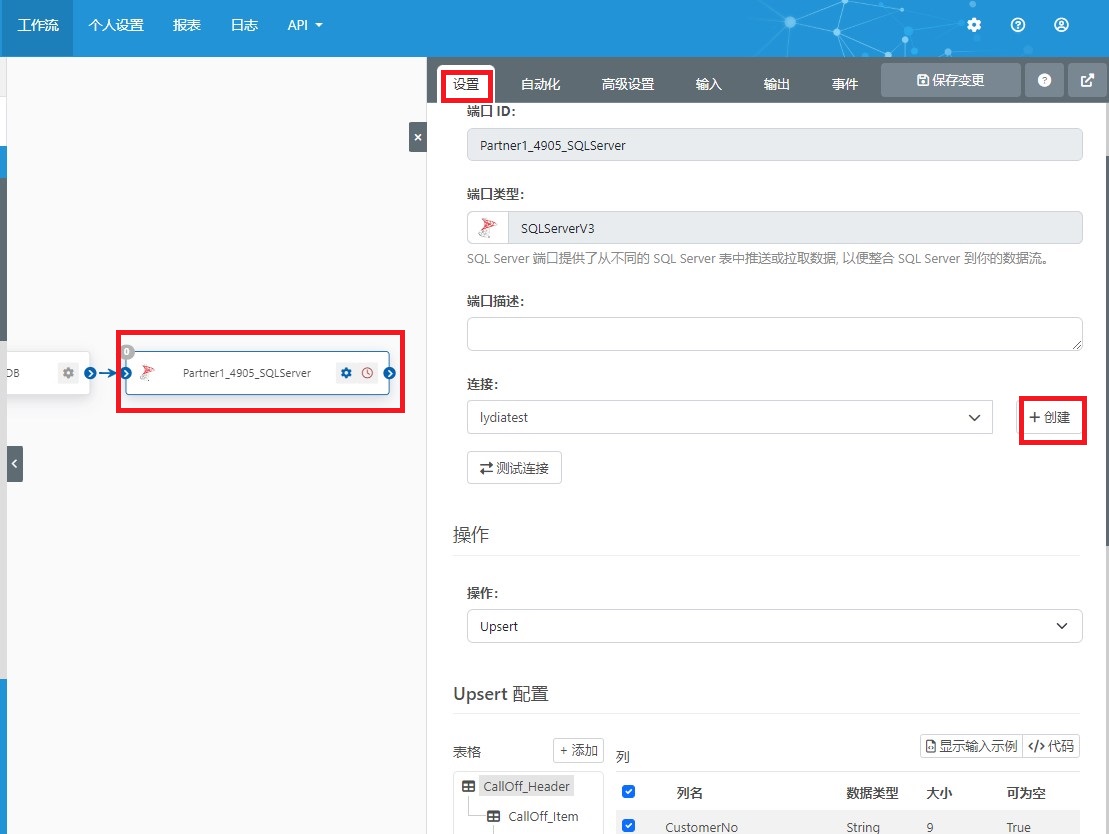

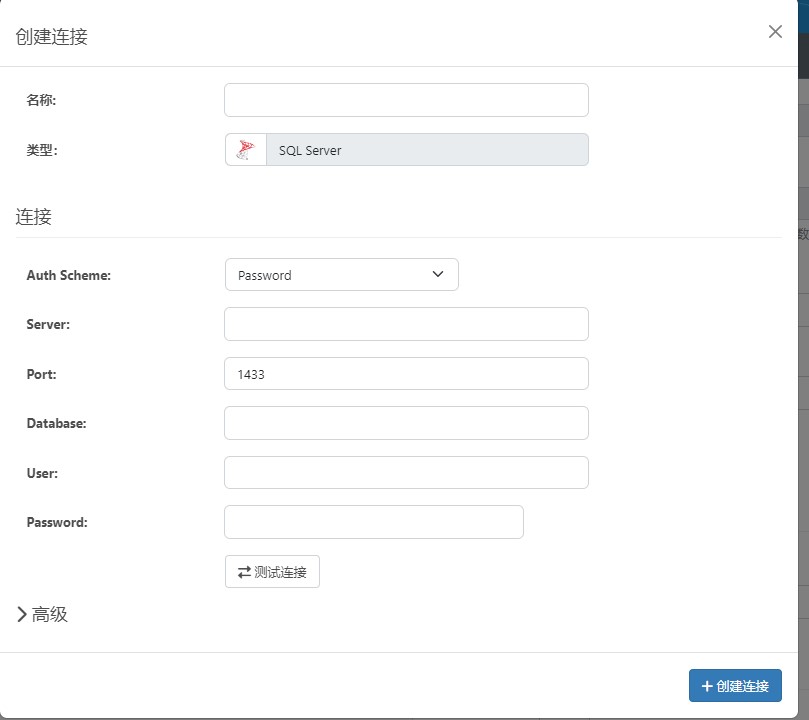

导航到 Partner1_4905_SQLServer 端口的设置选项卡,如上图所示,点击 创建 。将会看到如下图所示的 创建连接 窗口:

VDA

填写连接名称、服务器、端口号、数据库、数据库用户名以及密码等信息。填写完成后,点击 测试连接 按钮会提示已成功建立连接,点击窗口右下角的 创建连接.

进入测试流程

以解析方向(即接收采购方发来的 VDA 4905 物料需求预测,对其进行格式转换后将数据提取到数据库中)为例,测试流程如下:

上传测试文件

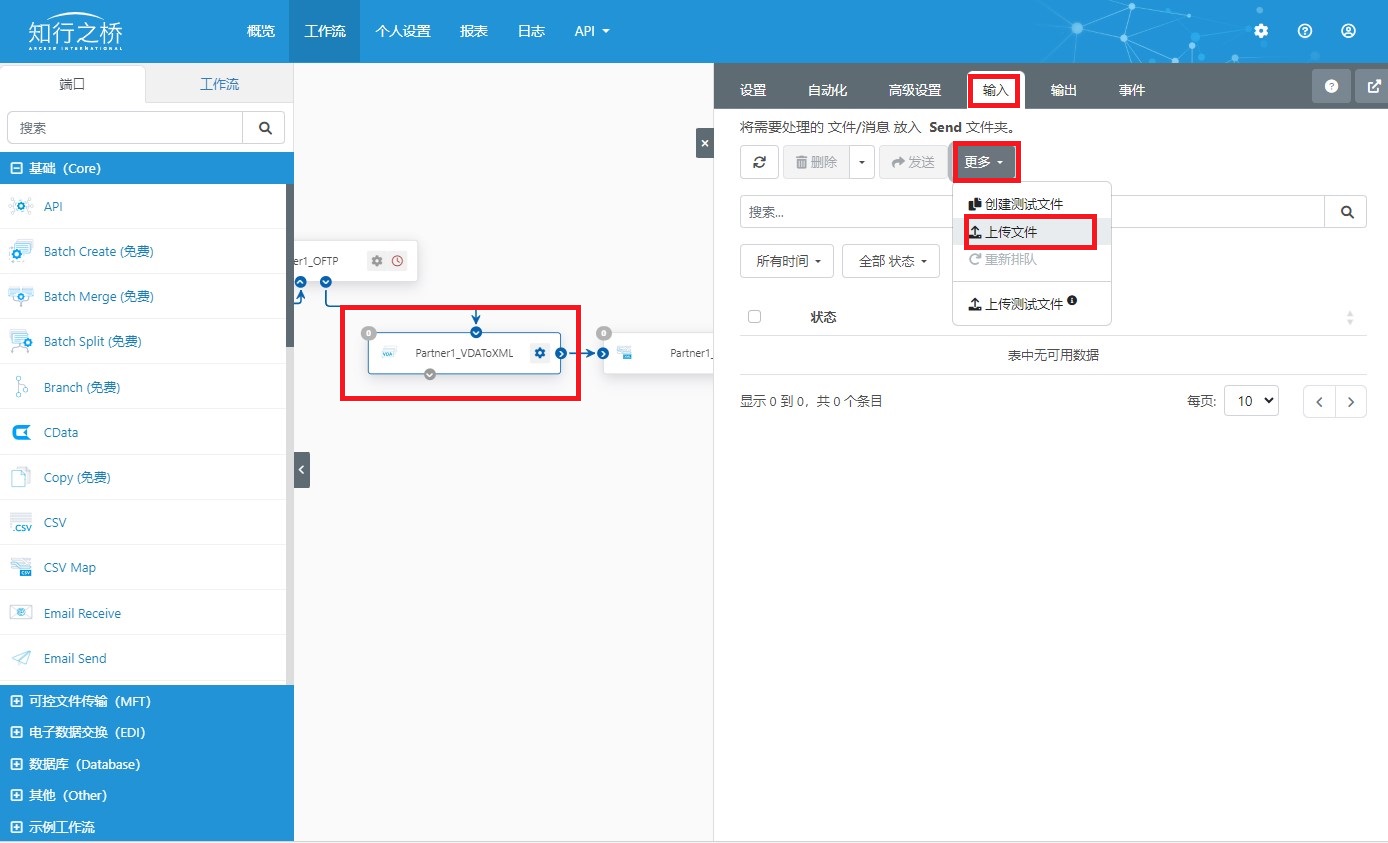

导航到端口 ID 为 Partner1_VDAToXML 的 VDA 端口中,在 输入 选项卡下上传此前下载的示例文件:VDA4905.edi 。

VDA

查看数据库表

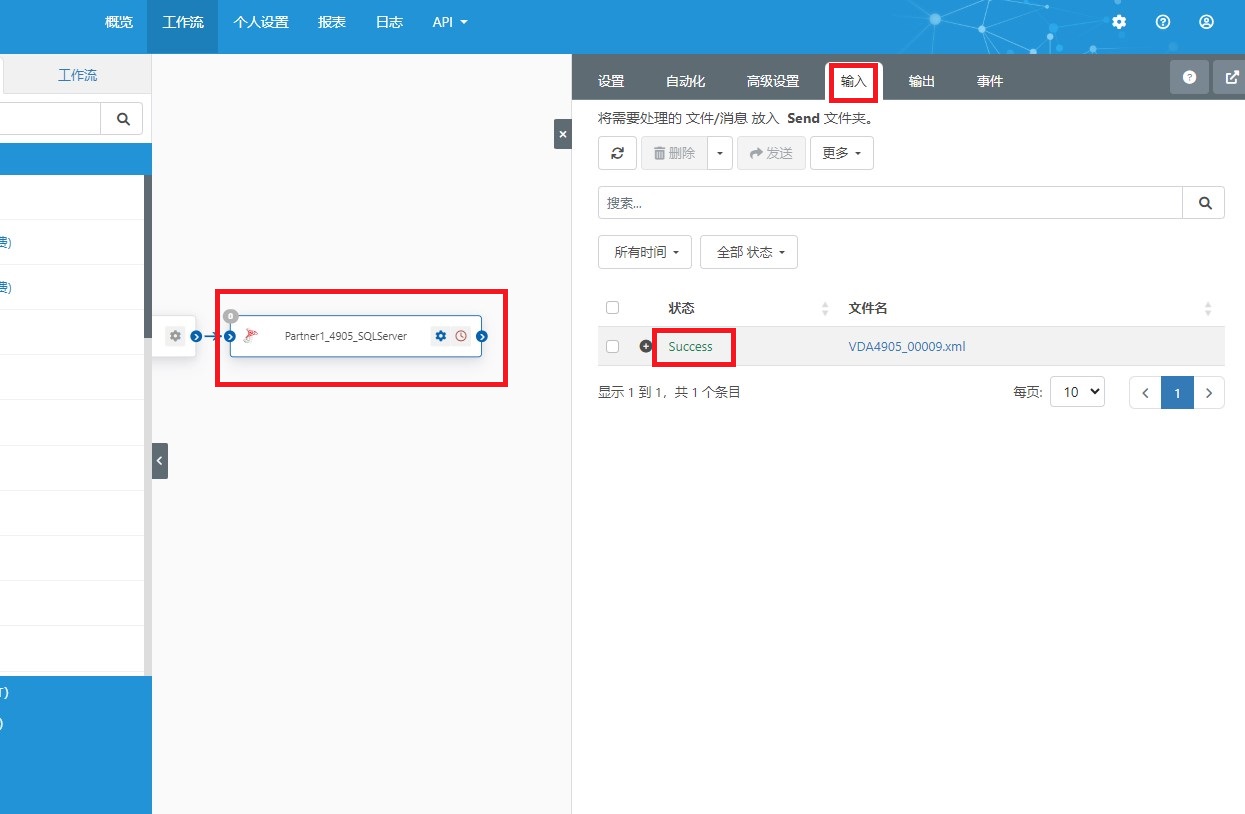

VDA端口发出后,导航到端口 ID 为 Partner1_4905_SQLServer 的 SQLServer 端口中,在 输入 选项卡下可以看到刚刚发送的 VDA4905 文件的状态为 Success ,这时就可以在 SQLServer 数据库表中查看物料需求预测数据了。

VDA

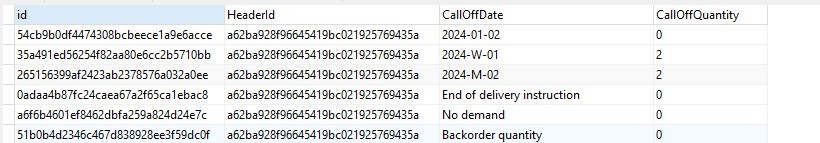

如下图所示,分别是 SQLServer 数据库中,接收到的一条来自采购方的物料需求预测信息。

VDA

_*你启动并运行了吗?*_

如果答案是肯定的,那么恭喜你成功地配置了示例工作流!如果你遇到任何问题或有任何疑问,请随时联系我们。
