SAP 证书罗克韦尔自动化是全球领先的工业自动化和信息化解决方案提供商，致力于通过集成控制和信息技术帮助客户实现更高的生产力和效率。
项目挑战
企业A有两个工厂需要接受来自Rockwell的订单，出于成本考虑，两个工厂需要使用同一套EDI系统实现对接，因此在EDI系统中要区分发给不同工厂的订单数据。除此之外，此项目中涉及到了EDI系统与SAP系统的集成，SAP系统中的字段很多，实现EDI字段与SAP字段的一一对应对于EDI实施工程师的技术水平有着较高的要求。
罗克韦尔Rockwell EDI 项目需求
传输协议：AS2
Rockwell支持直连AS2，会提供给企业A一个Word版的配置文档。
报文标准：X12
需要传输的业务单据类型包括：
- EDI 850 采购订单，Rockwell发送给企业A
- EDI 855 采购订单确认，企业A发送给 Rockwell
- EDI 856 发货通知，企业A发送给 Rockwell
- 997 功能性确认，接收EDI 850之后，需要给Rockwell回复。
EDI解决方案
为了减少人工处理的工作量，企业A选择使用EDI与SAP集成的解决方案。其中EDI负责文件的传输而数据的产生以及查看需要在SAP系统中完成。
例如，当企业需要接收交易伙伴发来的采购订单时，EDI系统会将从Rockwell处收到的数据从 EDI 格式转换为SAP可识别的格式，然后数据会被同步到SAP系统中，企业可在SAP中查看订单数据。从 SAP 开具发票时，首先会将数据同步给EDI系统，EDI系统转换成标准EDI格式，发送给Rockwell。
如何实现与罗克韦尔Rockwell的EDI对接？
1.搭建AS2传输通道
搭建AS2传输通道，需要准备的信息包括：
- AS2 ID（AS2身份标识符）
- Private Certificate （私钥证书）
- Certificate Password（私钥证书密码）
- Public Certificate（与私钥证书成对的公钥证书）
- Receiving URL （数据接收URL地址）

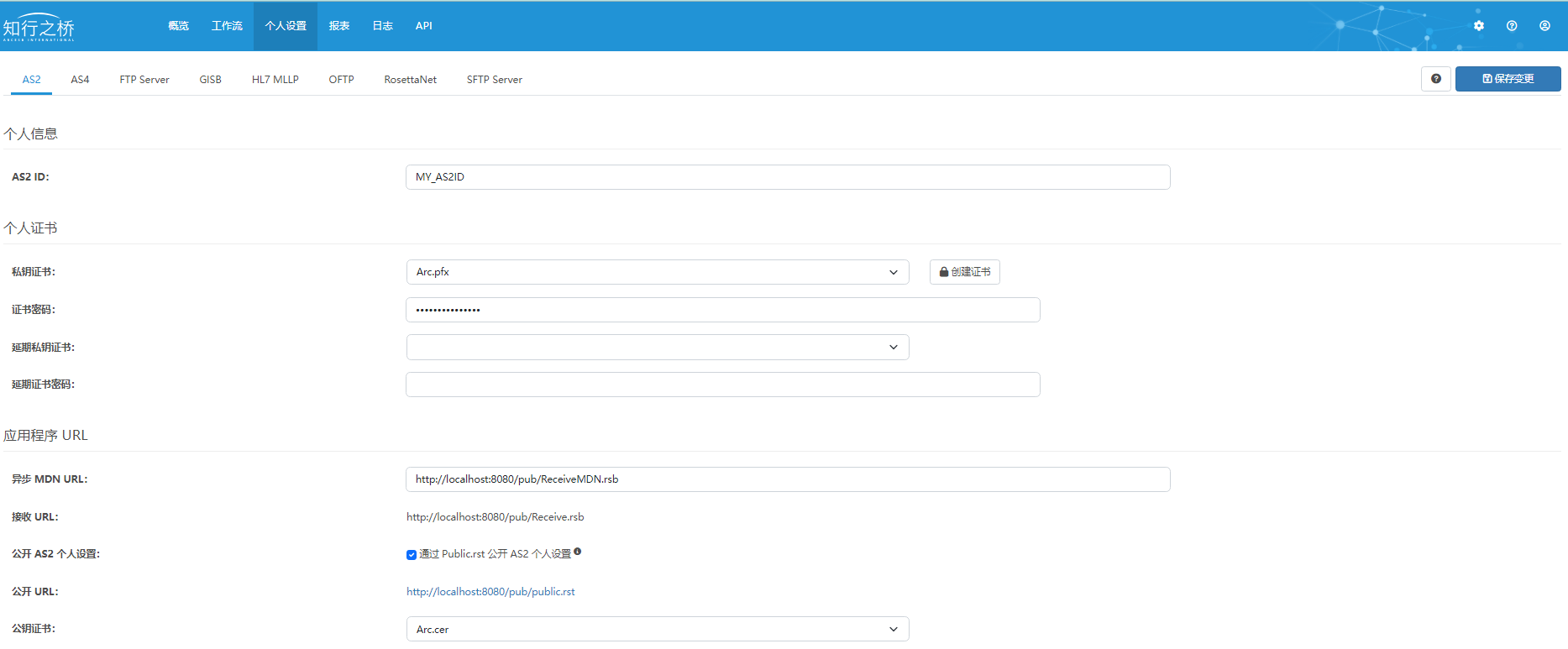

其中需要提供给罗克韦尔Rockwell的信息为：AS2 ID（您的AS2身份标识符），用于在AS2传输中标识您的身份，Public Certificate（与私钥证书成对的公钥证书）以及Receiving URL（您的数据接收URL地址）。在开始EDI项目前，供应商需要与罗克韦尔Rockwell交换上述AS2连接信息。在知行之桥EDI系统的 个人设置 选项卡下配置供应商自己的AS2连接信息：

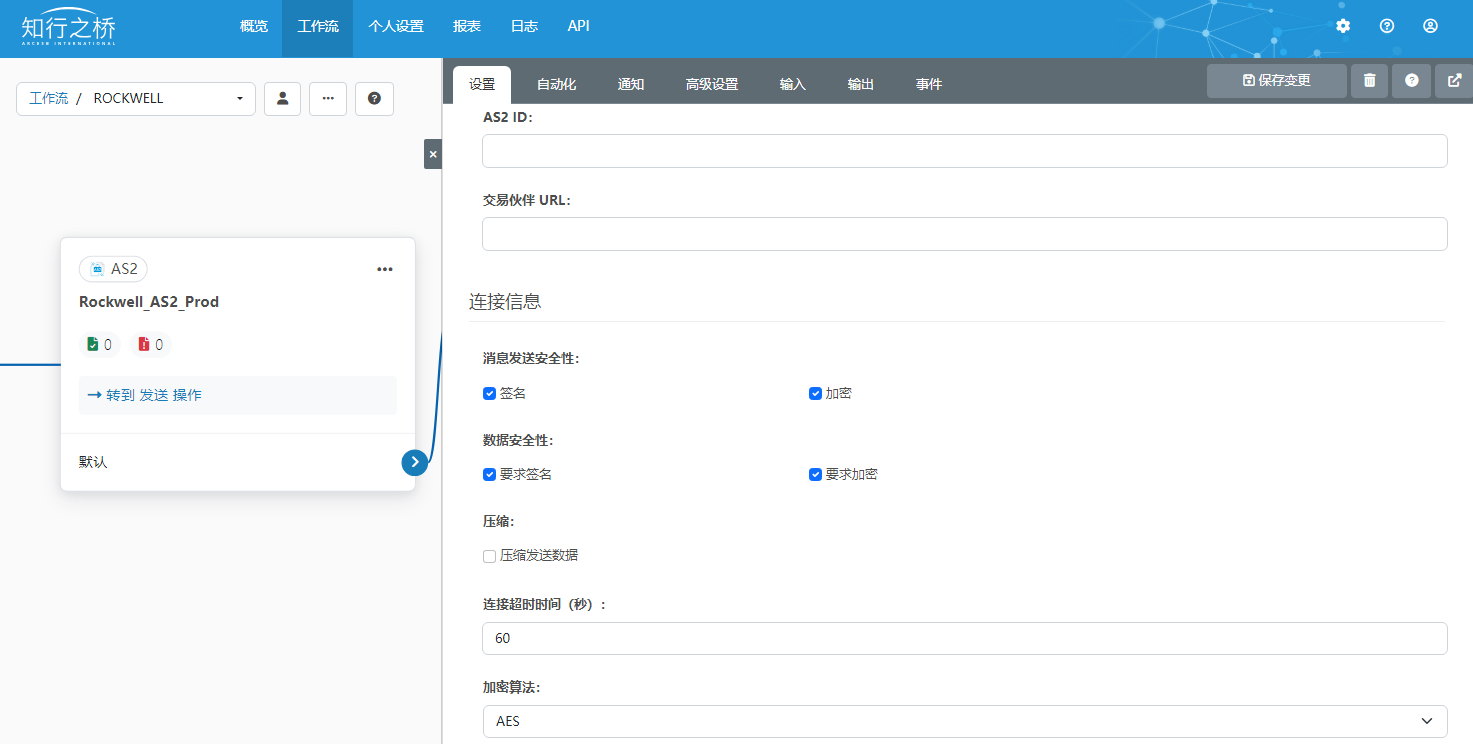

接下来需要在AS2端口的 设置 选项卡下配置Rockwell的AS2连接信息，如下所示：
项目成果

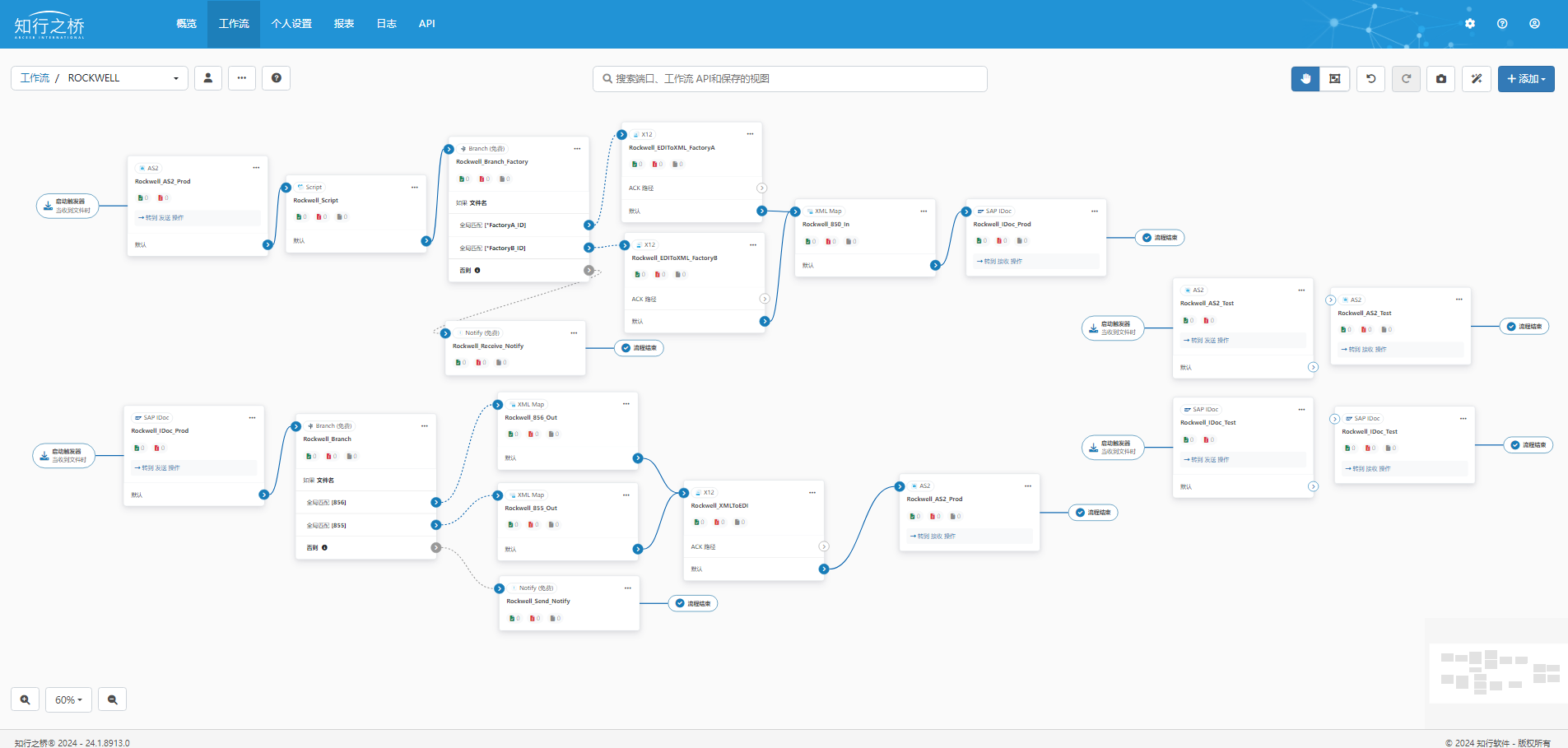

根据上述EDI需求，在知行之桥EDI系统中搭建如下所示的工作流：

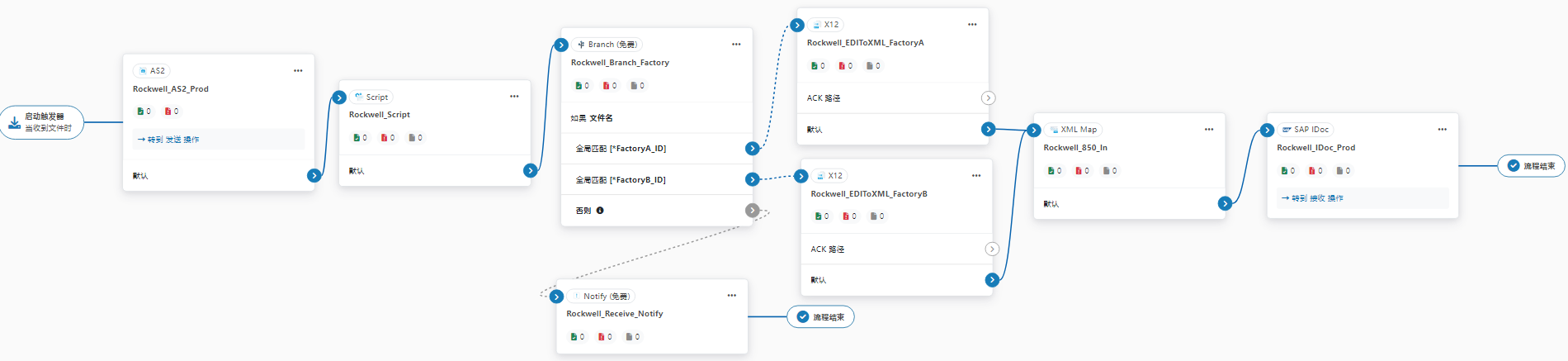

接收方向的详细工作流如下：

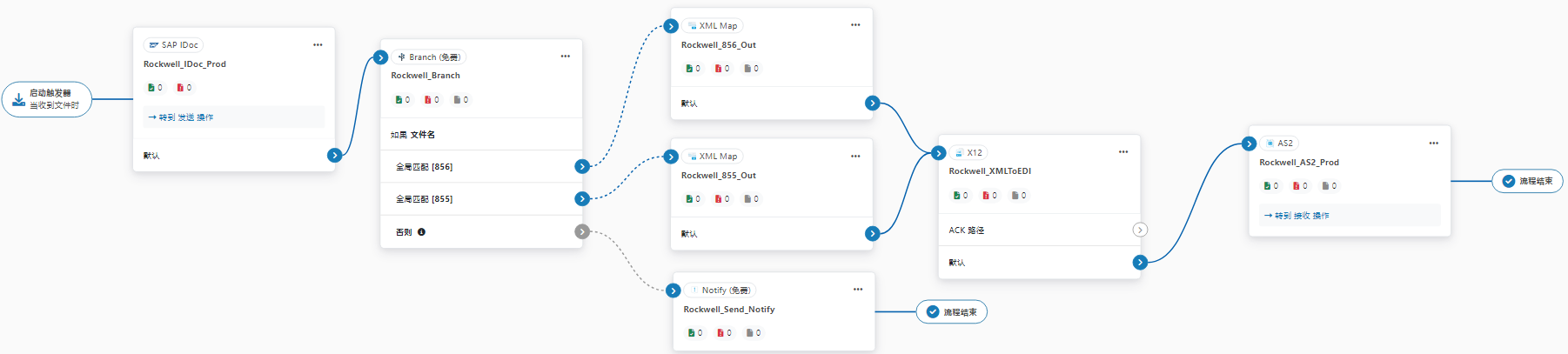

发送方向的详细工作流如下：

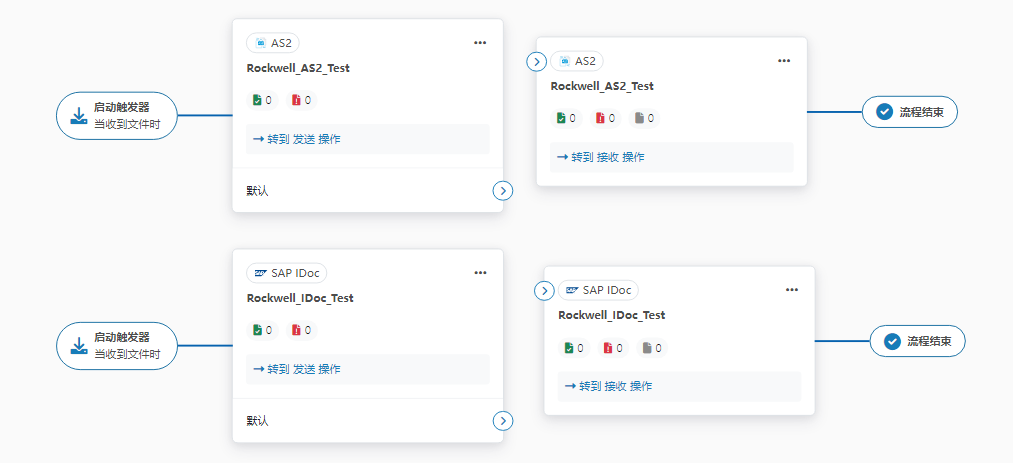

用于测试流程中的AS2端口以及SAP端口
测试流程
开始进行测试前，需要先完成EDI项目的实施，准备工作如下：
1.知行的EDI工程师根据Rockwell提供的EDI 规范整理EDI Mapping，即EDI字段表。
2.企业需要提供IDOC规范，并由SAP顾问整理IDOC业务字段
3.实现EDI字段与IDOC字段的对应
4.知行的EDI工程师根据整理好的EDI字段与IDOC字段对应表，进行EDI项目实施。
本地实施以及自测完成后，即可联系Rockwell进行测试。无论是连接测试还是生产测试，都可以通过邮件与Rockwell的EDI团队沟通测试中遇到的问题。
连接测试
需要区分生产和测试，连接测试部分主要验证企业A和Rockwell是否能够正常收发文件。需要注意的是，后续业务测试完成后，需要配置生产AS2，切换至生产模式。
业务测试
1.企业接收一条来自Rockwell的EDI 850
企业接收来自Rockwell的EDI 850，需要实现EDI到IDOC的格式转换，步骤如下：
测试 EDI 850的过程中，需要注意Rockwell发来的EDI 850中包含的信息较多，对企业而言并非所有的数据都需要解析进SAP系统中，因此可以与业务人员以及Rockwell沟通后，根据企业的实际需求对字段进行增加或者删减。
由于本次EDI项目中，企业有两个工厂需要接收来自Rockwell的 EDI 850采购订单，使用了同一套EDI规范，需要根据不同的接收方ID区分当前订单是给A工厂还是B工厂的。
2.企业根据收到的EDI 850，向Rockwell回复 997，EDI 855和EDI 856
此次对接Rockwell的EDI项目中，虽然有两个工厂需要接收EDI 850，但当前项目中，由于SAP系统尚未完善，因此只有一个工厂需要发送EDI 855 订单确认以及 EDI 856 发货通知。EDI 856中没有包装信息。
项目回顾
配置 EDI分隔符

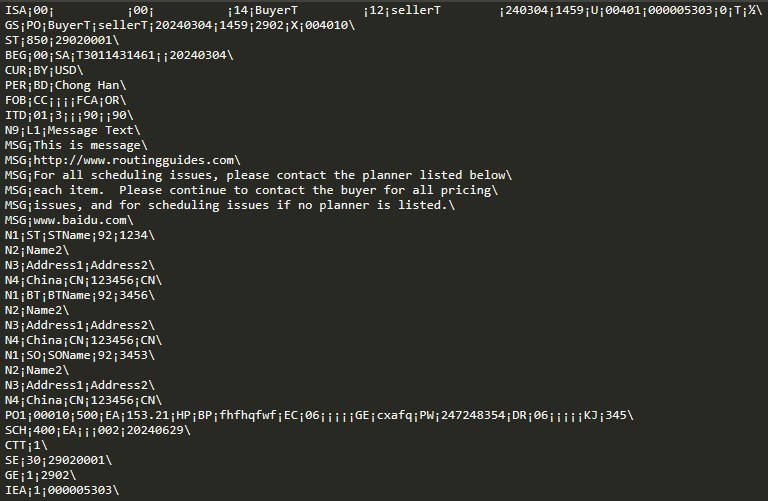

Rockwell发来的EDI 850采购订单中EDI分隔符与常见的设置不同，以下是部分示例（非完整报文）：
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 |
ISA¡00¡ ¡00¡ ¡14¡001237109AAAA ¡12¡11111AAAS2HFT ¡240304¡1411¡U¡00211¡000005123¡0¡T¡½\GS¡PO¡001234109TEST¡suppplierID¡20240304¡1459¡2902¡X¡004010\ BEG¡00¡SA¡12312312361¡¡20240304\ CUR¡BY¡USD\ PER¡BD¡shan xi xian\ FOB¡CC¡¡¡¡FCA¡OR\ ITD¡01¡3¡¡¡90¡¡90\ N9¡L1¡Message Text\ N1¡SO¡Rockwell Automation¡92¡5015\ N2¡TEST\ N3¡TESR\ N4¡TESTLOCATION¡SG¡111222¡SG\ PO1¡00010¡300¡EA¡143.21¡HP¡BP¡PN-111120¡EC¡06¡¡¡¡¡GE¡TOK-J DIO¡PW¡10001234500¡DR¡06¡¡¡¡¡KJ¡113\ SCH¡300¡EA¡¡¡002¡20240529\ CTT¡1\ SE¡30¡29020001\ GE¡1¡2902\ IEA¡1¡000005303\ |

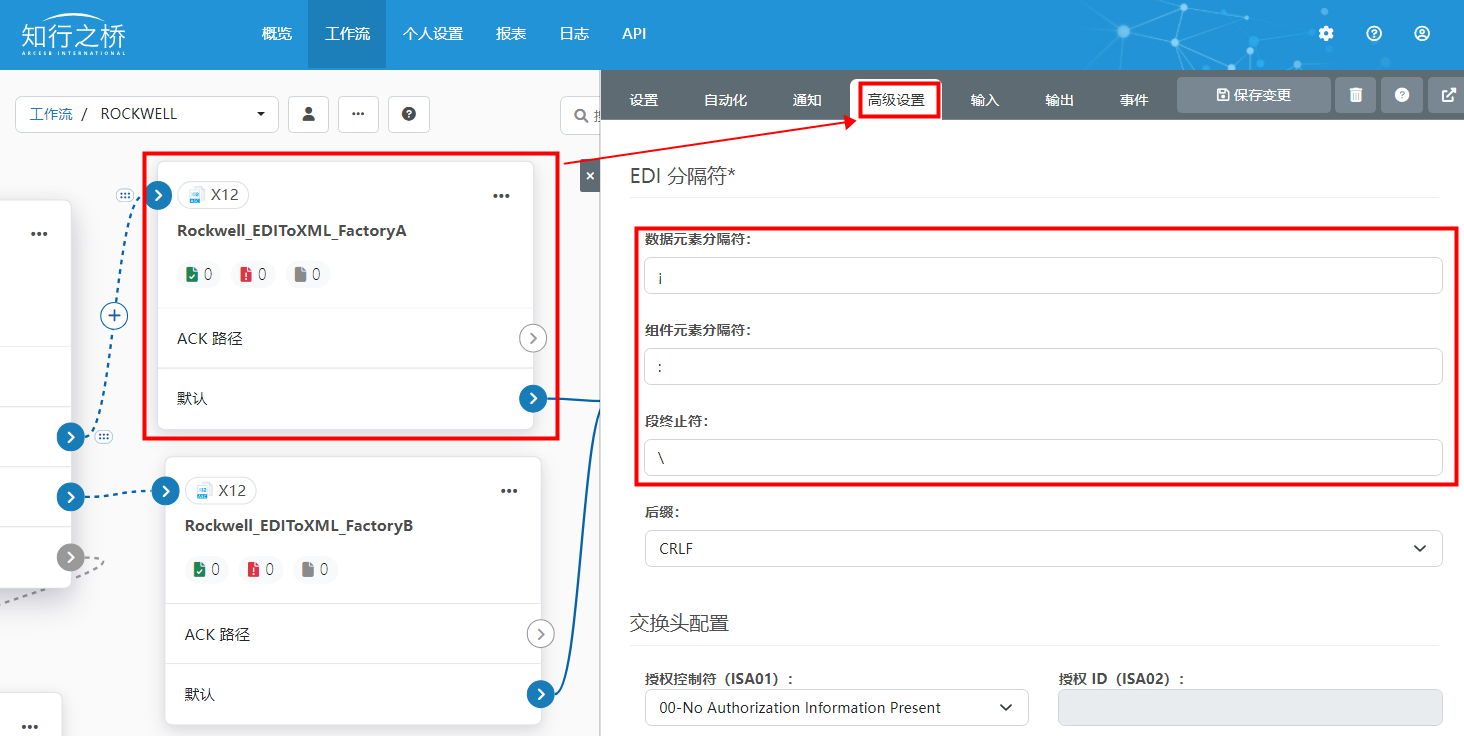

在知行之桥EDI系统的X12端口的高级设置页面中可以配置自定义的EDI分隔符，包括数据元素分隔符、组件元素分隔符以及段终止符，如下所示：
这里配置的内容需要与EDI报文保持一致。
通过EDI系统生成 EDI 855以及EDI 856 报文时，遇到这样的问题：数据元素分隔符设置为¡时，Rockwell方接收到的文件会自动加上一个其他字符，经沟通，需要将这里的数据元素分隔符设置为 ~ 或者 *。

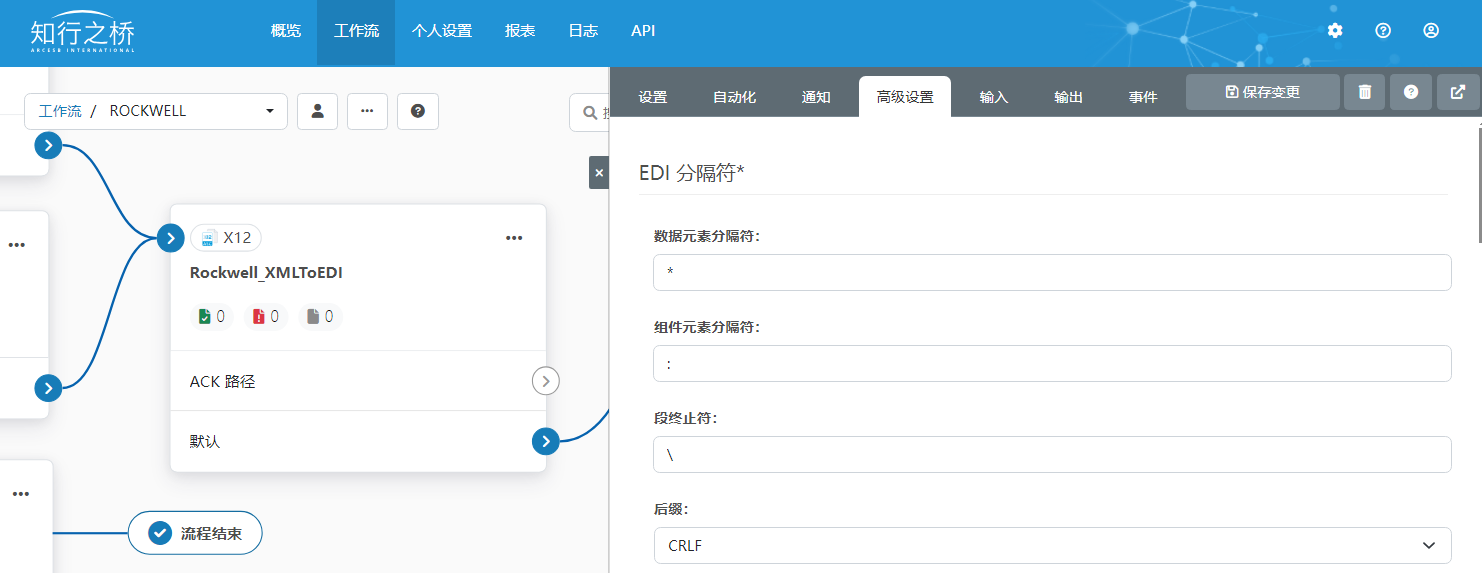

因此在Rockwell XMLToEDI方向中，按照如下所示的内容配置 EDI 分隔符：
如何区分需要接收EDI 850的两个工厂

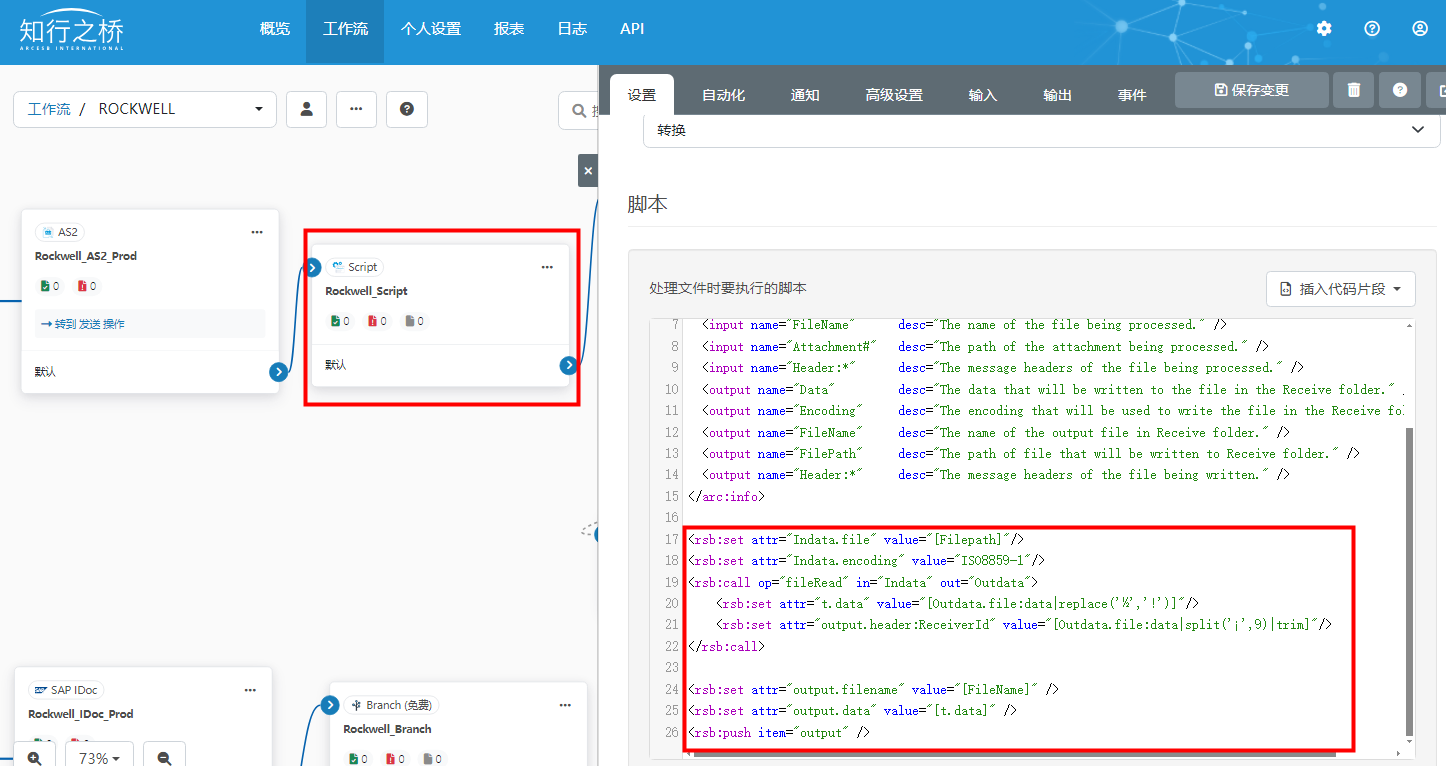

要想区分这两个工厂，首先需要找到分别发给两个工厂的EDI报文有何区别，我们的EDI实施工程师与Rockwell沟通得知，Rockwell会在EDI 850报文的Receiver ID中进行区分，因此需要通过在Script端口中编写如下脚本来实现。
|
1 2 3 4 5 6 7 8 9 10 |
<rsb:set attr="Indata.file" value="[Filepath]"/> <rsb:set attr="Indata.encoding" value="ISO8859-1"/> <rsb:call op="fileRead" in="Indata" out="Outdata"> <rsb:set attr="t.data" value="[Outdata.file:data|replace('½','!')]"/> <rsb:set attr="output.header:ReceiverId" value="[Outdata.file:data|split('¡',9)|trim]"/> </rsb:call> <rsb:set attr="output.filename" value="[FileName]" /> <rsb:set attr="output.data" value="[t.data]" /> <rsb:push item="output" /> |
如果您希望了解更多 EDI 相关信息，欢迎联系我们。
